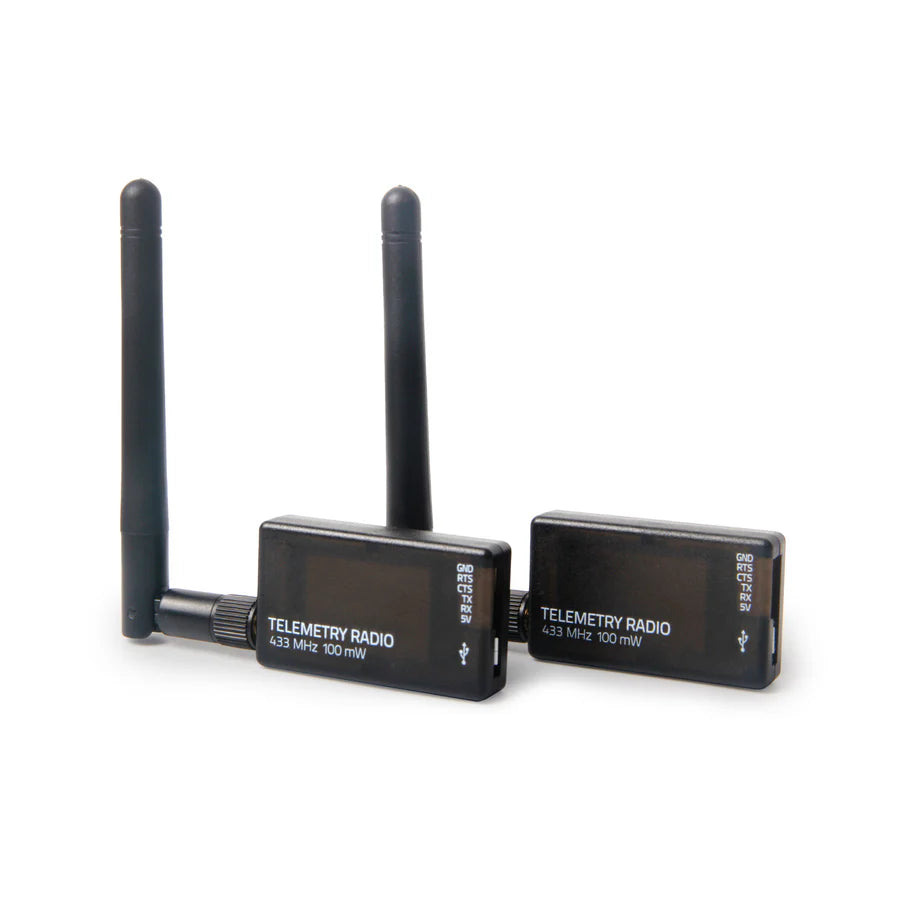

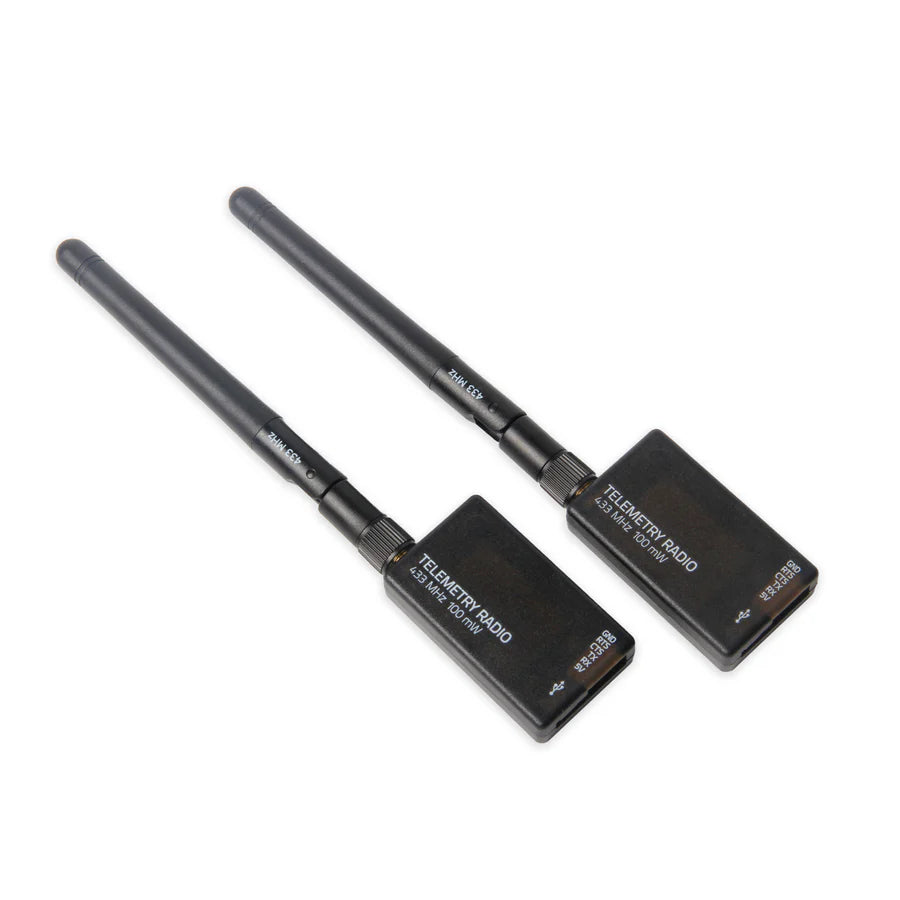

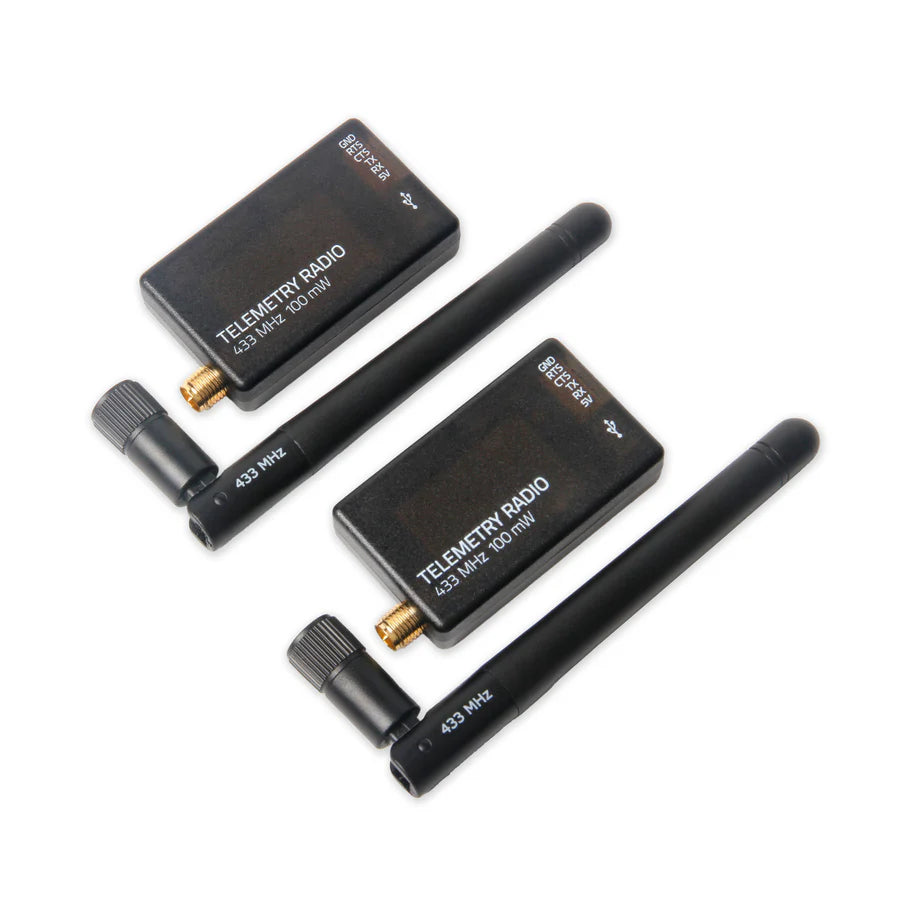

Radio de télémétrie SiK V3

Aperçu

Cette radio de télémétrie Holybro SiK est une plate-forme radio open source petite, légère et peu coûteuse qui permet généralement des portées supérieures à 300 m « prêtes à l'emploi » (la portée peut être étendue à plusieurs kilomètres avec l'utilisation d'une antenne patch au sol). Cette radio est prête à l'emploi avec tous les contrôleurs de vol standard Pixhawk et autres, offrant les moyens les plus simples de configurer une connexion de télémétrie entre votre pilote automatique et une station au sol. Elle utilise un micrologiciel open source spécialement conçu pour bien fonctionner avec les paquets MAVLink et pour être intégré à Mission Planner, Ardupilot, QGroundControl, PX4 Autopilot. Les radios peuvent être de 915 MHz ou 433 MHz et vous devez acheter le modèle approprié pour votre pays/région.

Fonctionnalités

• Micrologiciel SIK open source
• Prêt à l'emploi pour les contrôleurs de vol standard Pixhawk
• Moyen le plus simple de connecter votre pilote automatique et votre station au sol
• Radio aérienne et terrestre interchangeables

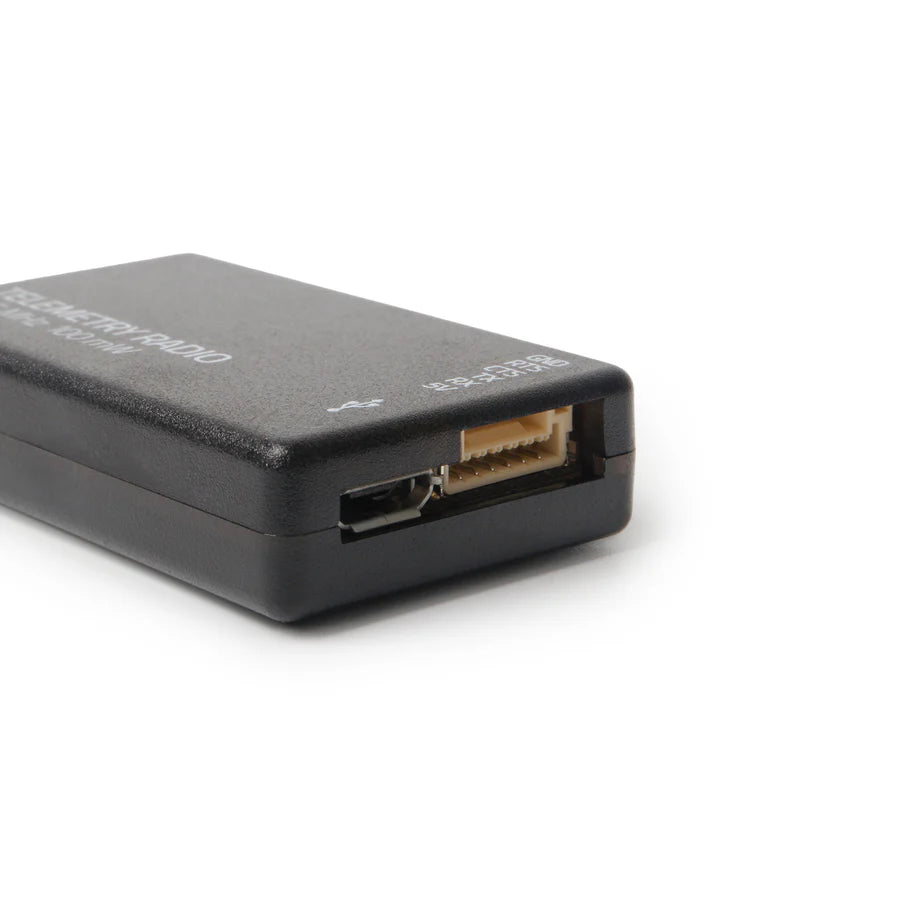

• Port micro-USB (câble adaptateur Type-C inclus)
• Connecteur JST-GH 6 positions

Spécification

• Puissance de sortie maximale de 100 mW/500 mW (réglable) -117 dBm sensibilité de réception

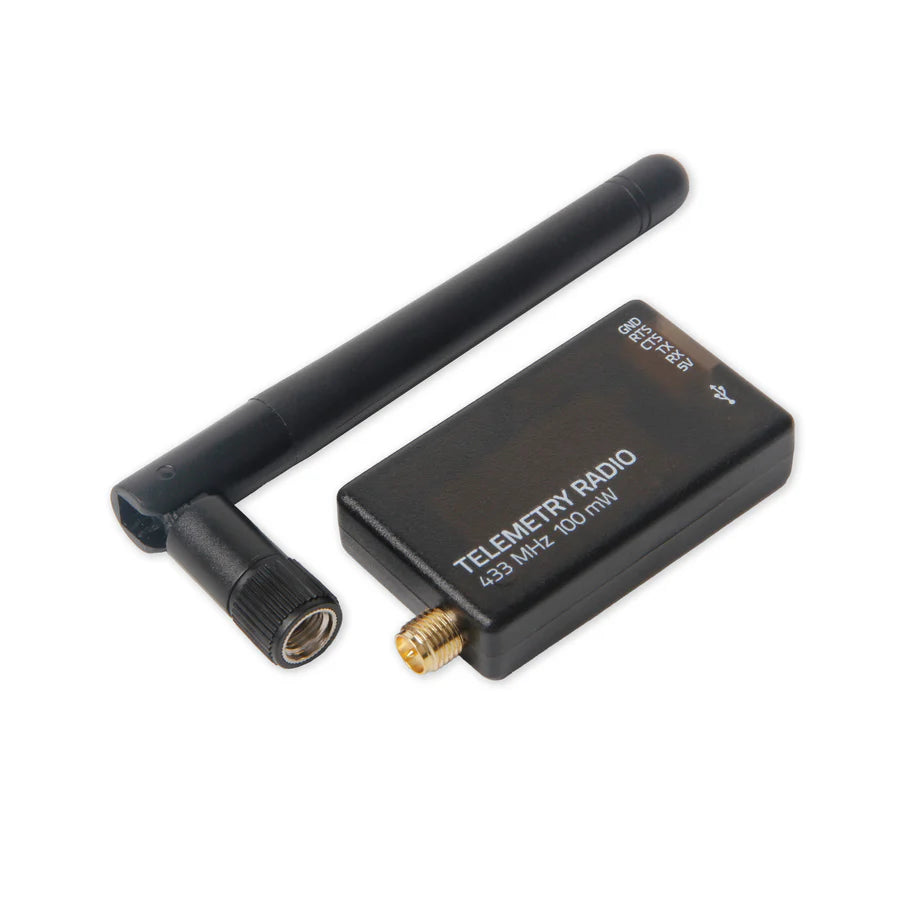

• Connecteur RP-SMA
• Communication bidirectionnelle en duplex intégral via une interface UART TDM adaptative
• Liaison série transparente
• Trame de protocole MAVLink
• Spectre étalé à sauts de fréquence (FHSS) Cycle de service configurable
• La correction d'erreur corrige jusqu'à 25 % des erreurs binaires Micrologiciel SIK open source
• Configurable via Mission Planner & APM Planner
• Le FT230X/FT231 est un circuit intégré de convertisseur USB vers UART BASIC

Dimensions

• 28 x 53 x 10,7 mm (sans antenne)

Données électriques

• Tension d'alimentation : 5 V CC (depuis USB ou JST-GH)
• Courant de transmission : 100 mA à 20 dBm
• Courant de réception : 25 mA
• Interface série : UART 3,3 V

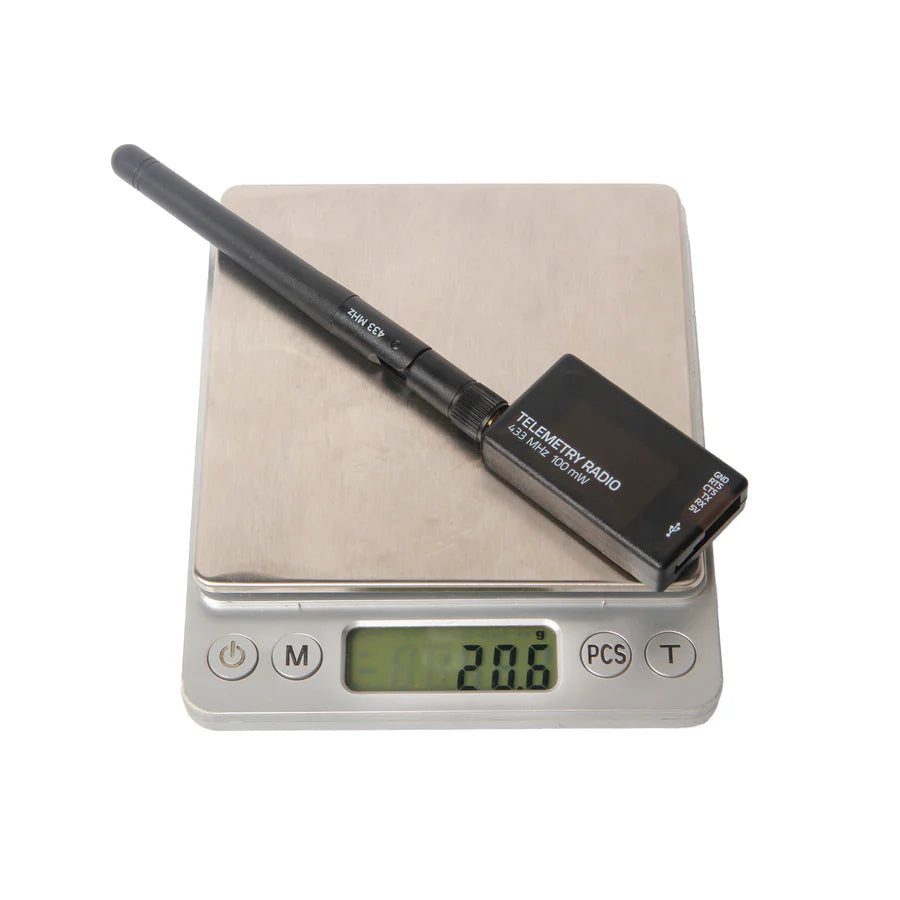

Poids

• 13,6 g sans antenne
• 7,4 g pour l'antenne 433 MHz
• 9,5 g pour l'antenne 915 MHz

IDENTIFIANT FCC

• 2AP22-HT03-V3

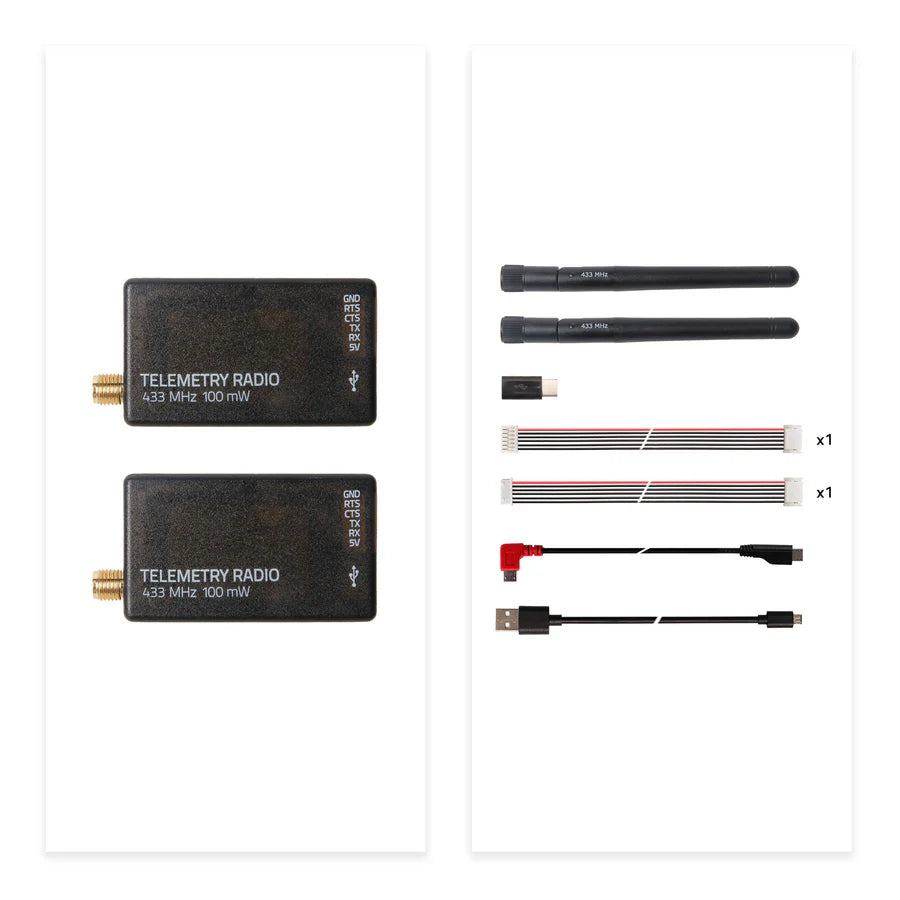

Contenu du paquet

• Modules radio avec antennes *2
• Câble micro-USB vers USB-A *1
• Câble adaptateur OTG micro-USB vers micro-USB *1
• Adaptateur Micro USB vers Type C
• Câble JST-GH-6P vers JST-GH-6P *1 (pour Pixhawk Standard FC)
• JST-GH-6P vers Molex DF13 6P (pour Pix32, Pixhawk 2.4.6, etc.)
