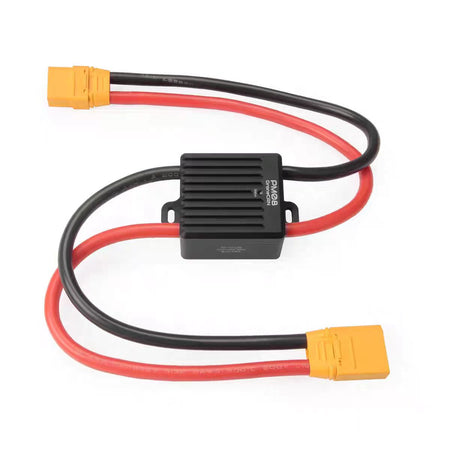

Module de puissance PM08-CAN 14S, 200A

Caractéristique

• Prend en charge 2-14S et 200A continu, 400A en rafale
• Protocole de communication DroneCAN
• Conception petite et compacte
• Deux sorties 5V avec CI et circuits BEC indépendants

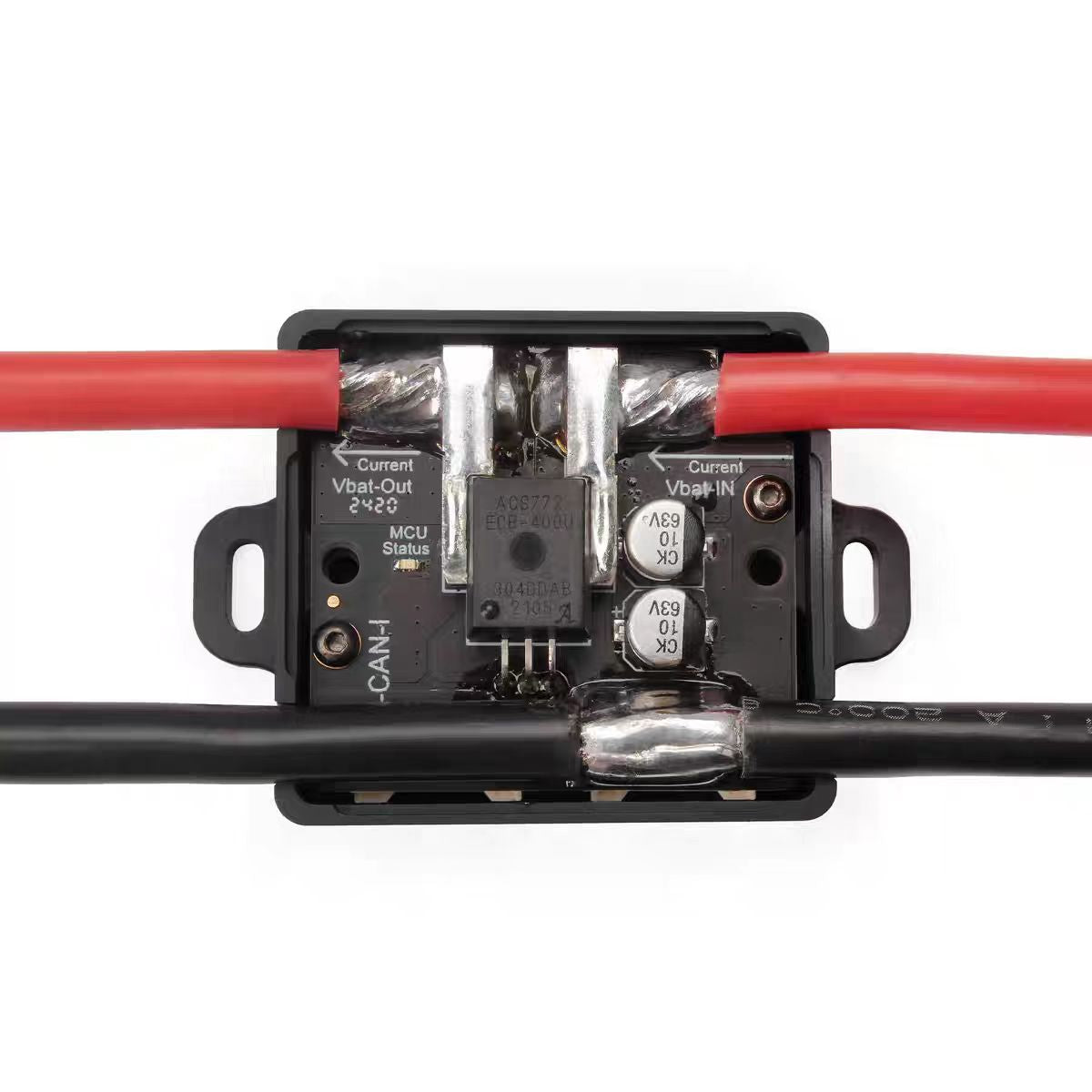

• Capteur et carte BEC séparés pour minimiser les interférences de bruit électrique
• CI de capteur de courant à isolation galvanique (qualifié AEC-Q100 Grade 1)
• Capteur de température de haute précision pour la surveillance de la température

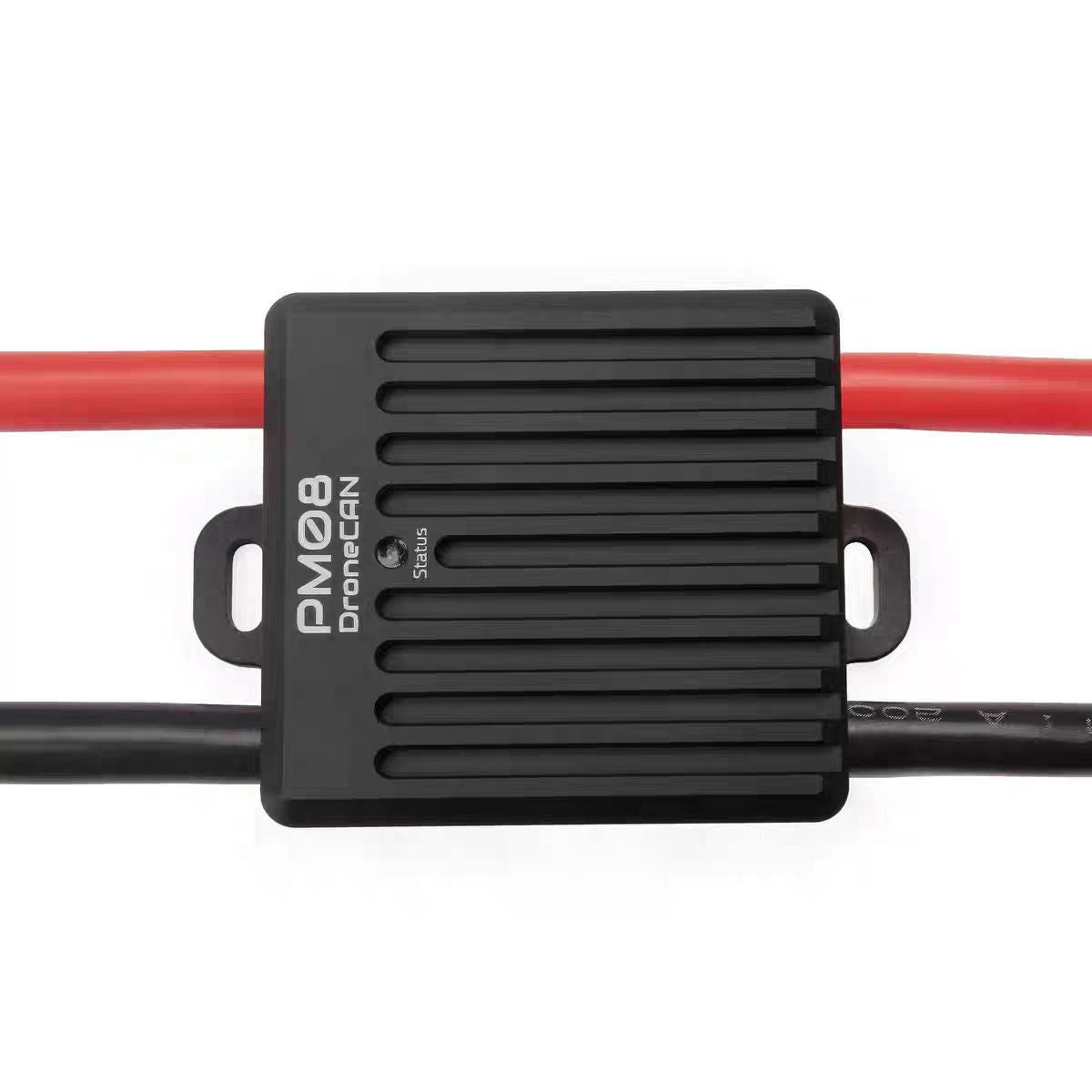

• Coque de dissipation thermique en aluminium à haute efficacité

Spécifications

• Processeur : STM32F405RG 168MHz 1024KB Flash 196KB RAM
• Tension d'entrée : 7~60.9V (2S~14S)
• Courant continu : 200A
• Courant de rafale
  • 400A @ 25℃ 1 sec
  • 1000A @ 25℃ < 1 sec
• Détection de courant max : 376A
• Précision de la tension : ±0.1V
• Précision du courant : ±5%
• Précision de la température : ±1℃
• Sortie du port d'alimentation : 5.3V/3A par port
• Protocole : DroneCAN
• Température de fonctionnement : -25℃~85℃
• Mise à jour du micrologiciel : prise en charge
• Calibration : prise en charge

Type d'interface

• Port d'alimentation et CAN : Molex CLIK-Mate 2mm 6 broches
• Options d'entrée/sortie batterie :

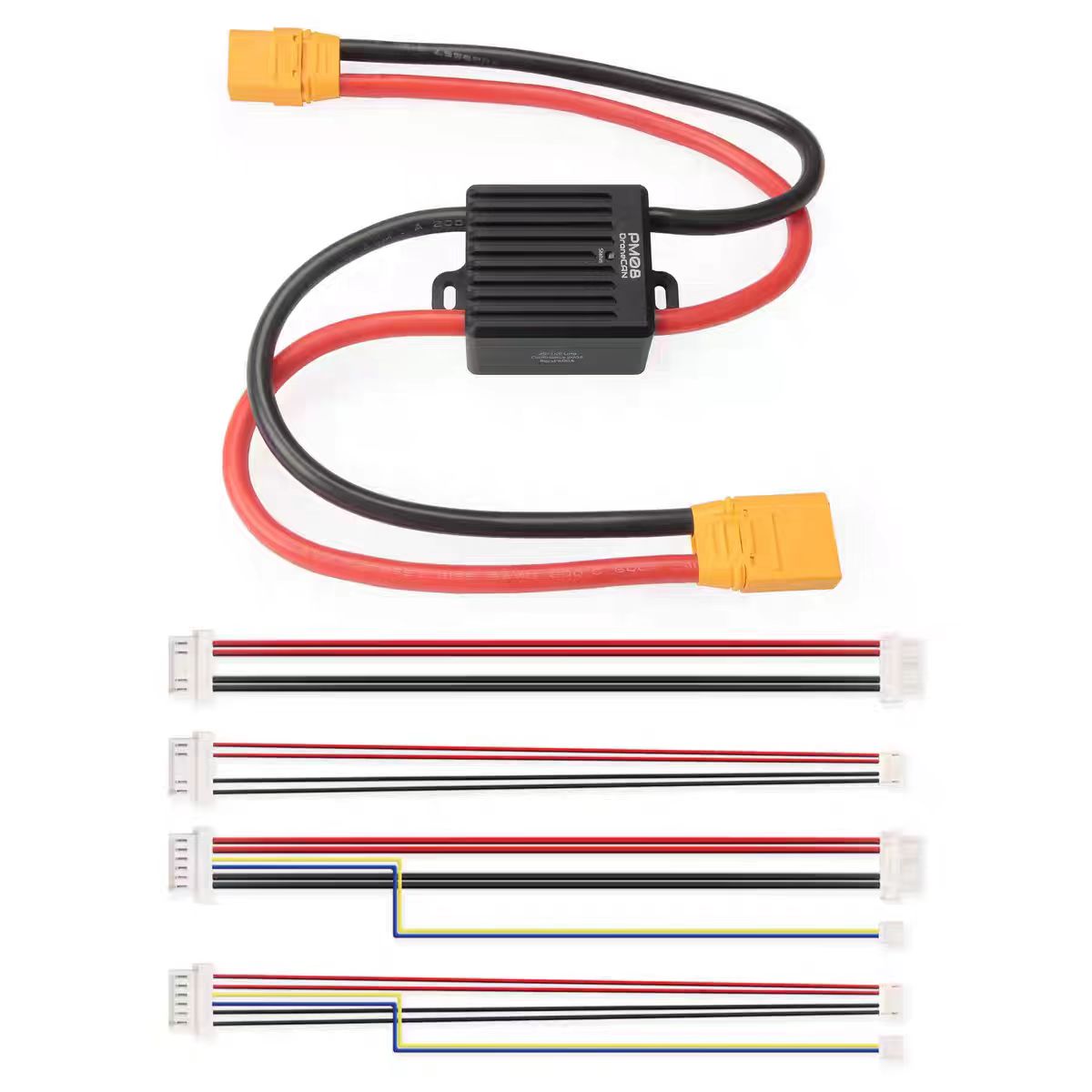

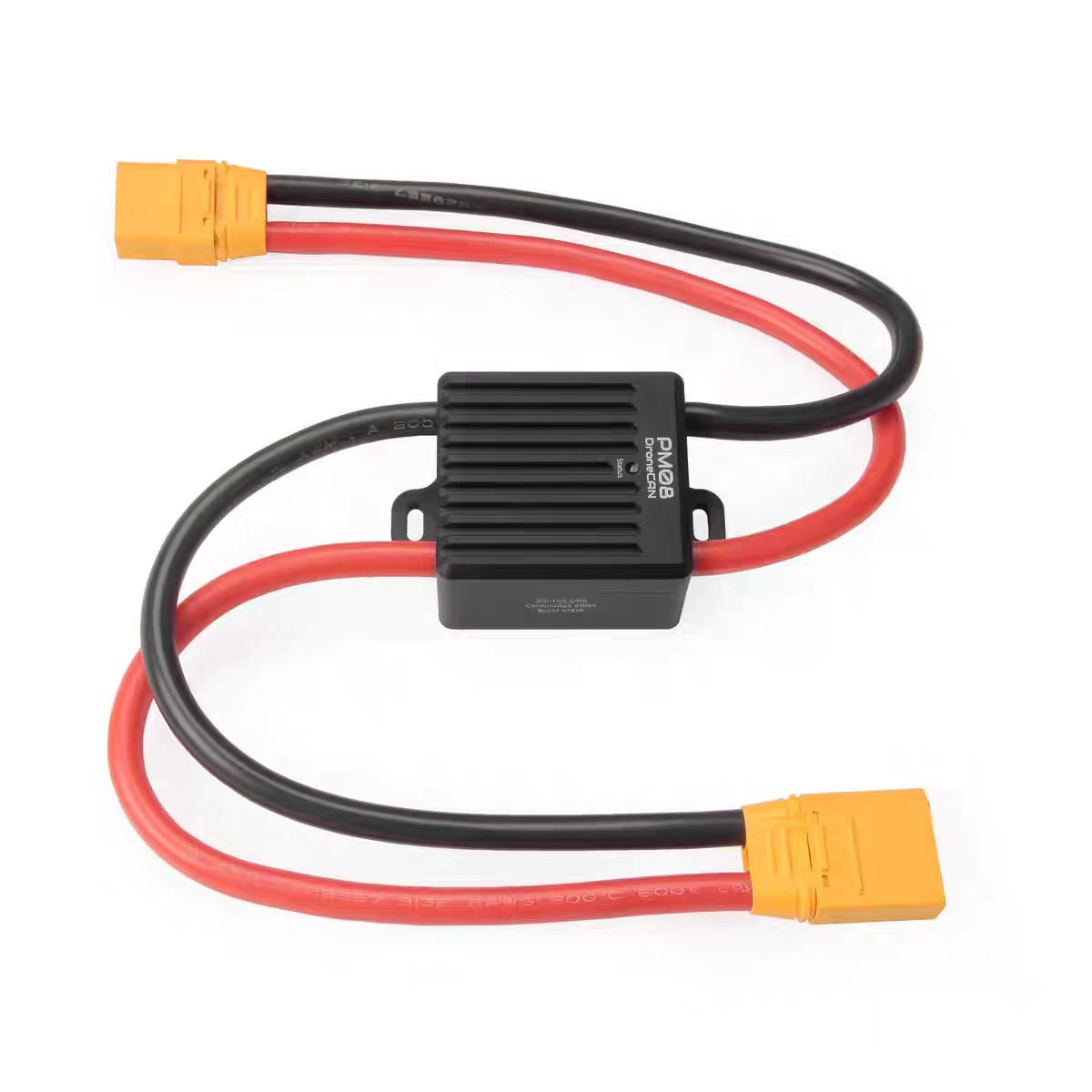

  • Connecteurs XT90

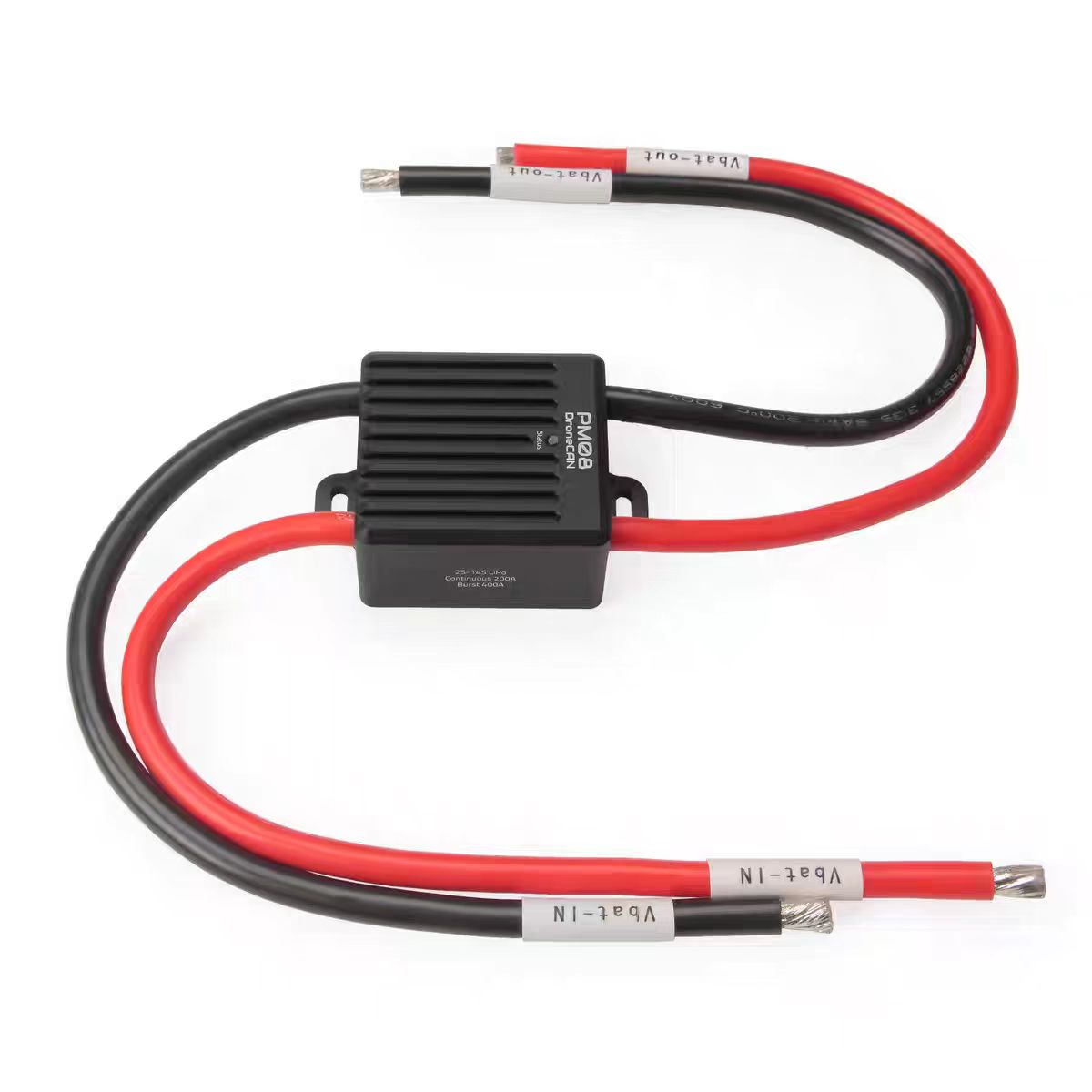

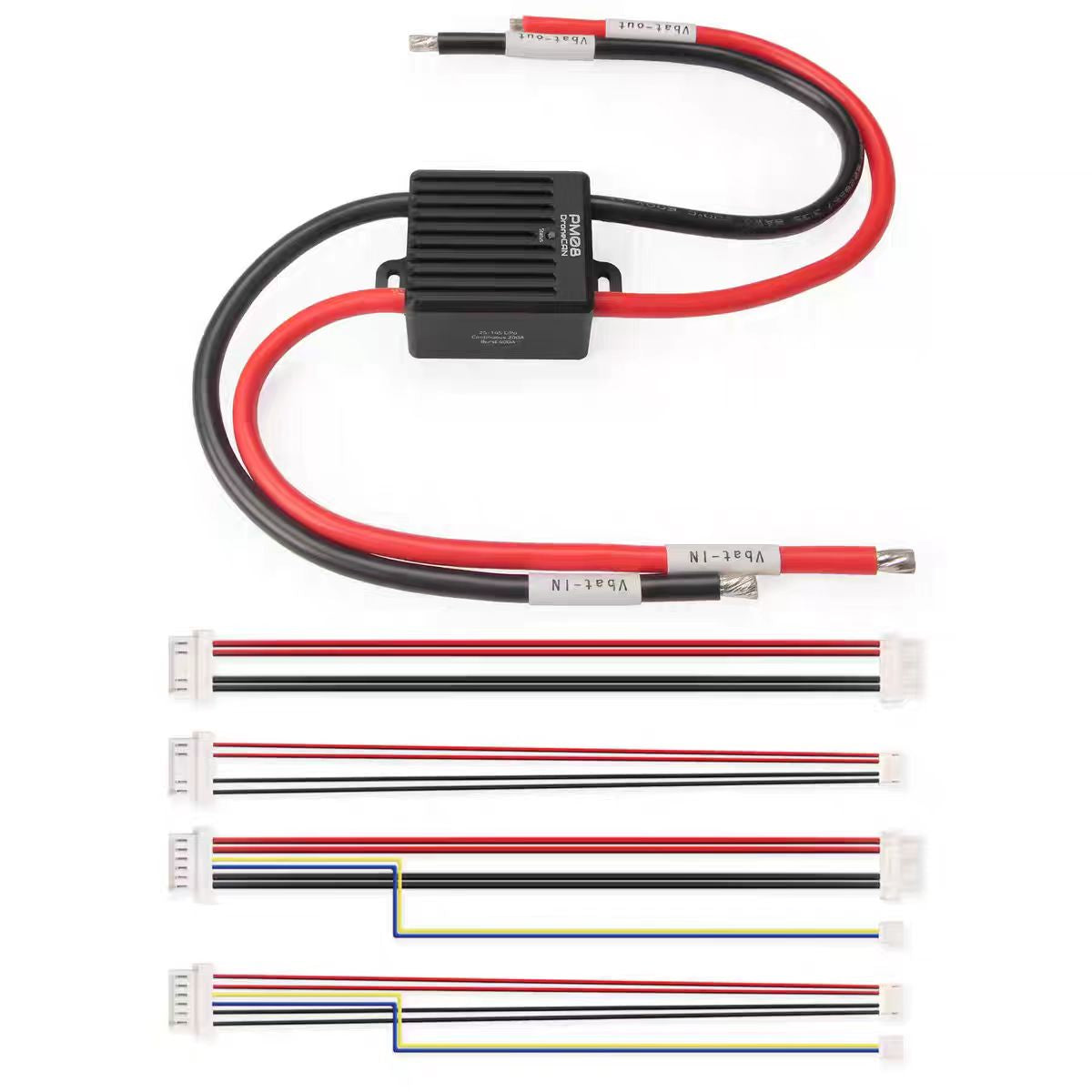

  • Fils étamés

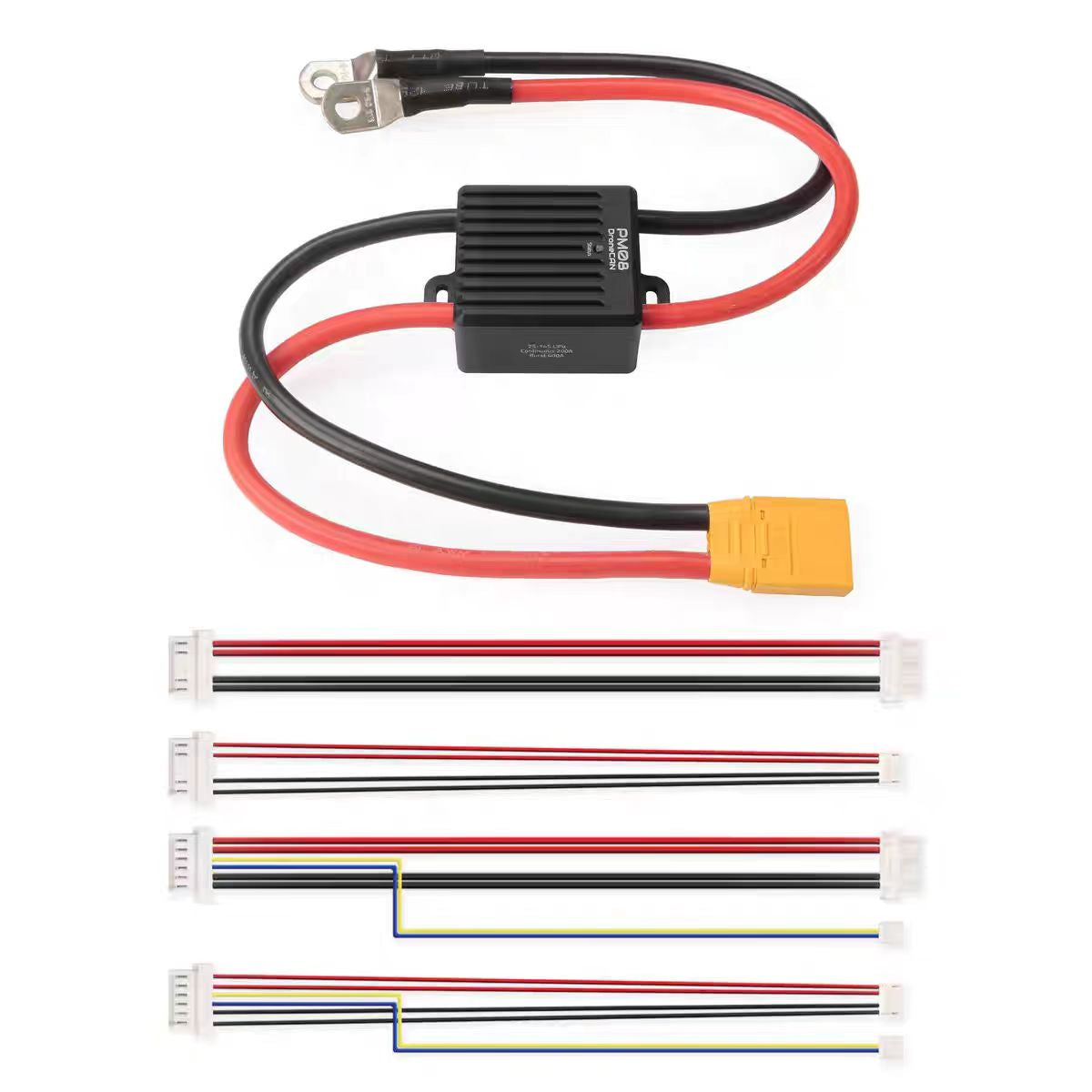

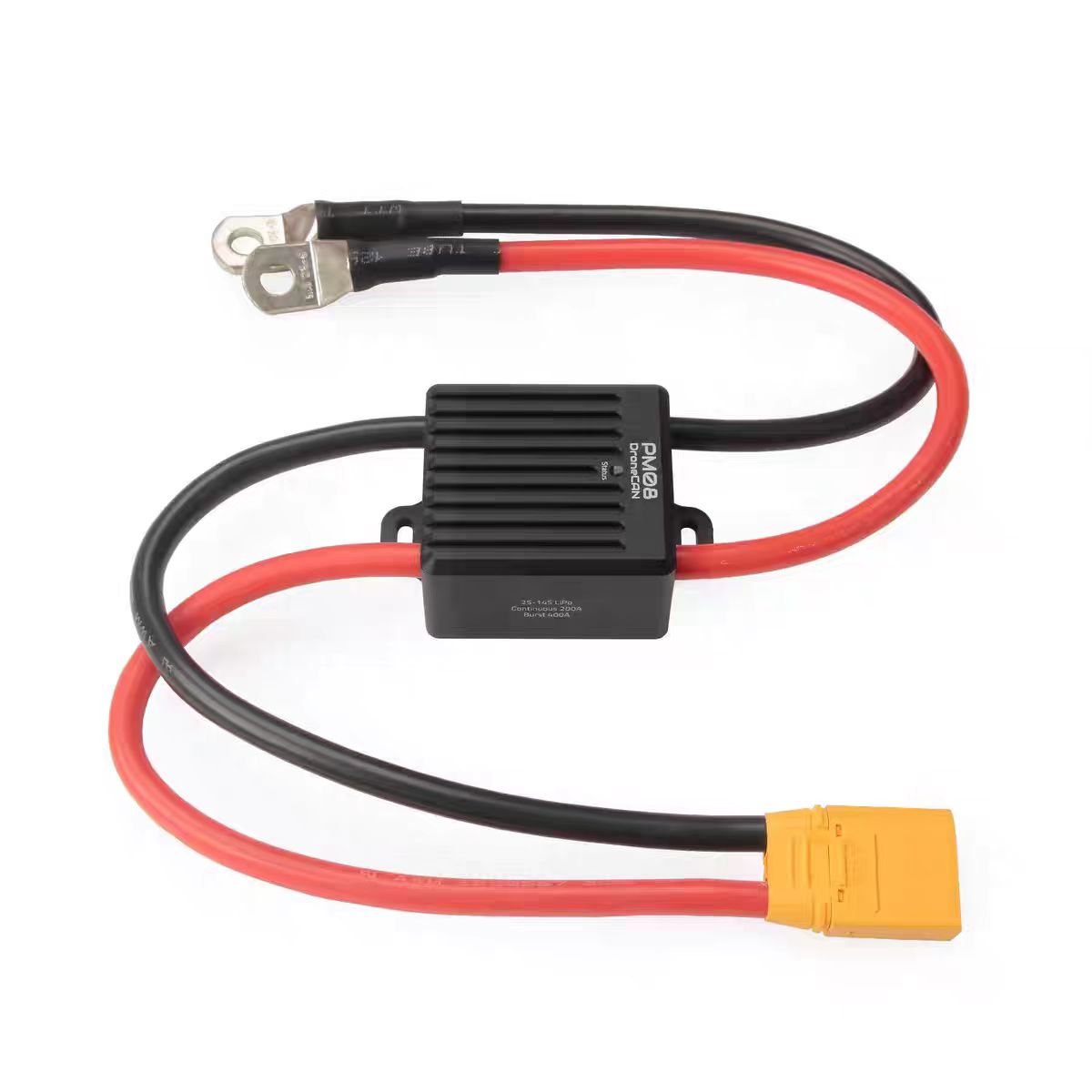

  • XT90 et cosses à anneau


Voyant d'état

• Clignotement rapide continu : le MCU est en phase de bootloader, en attente du flash du micrologiciel
• Clignotement rapide pendant 3 secondes, puis allumé pendant 1 seconde : en attente de connexion CAN
• Clignotement lent (intervalles d'une seconde) : CAN est connecté avec succès

Spécifications mécaniques

• Taille : 45mm×41mm×26mm (sans câble)
• Poids : 185g (avec câble)
