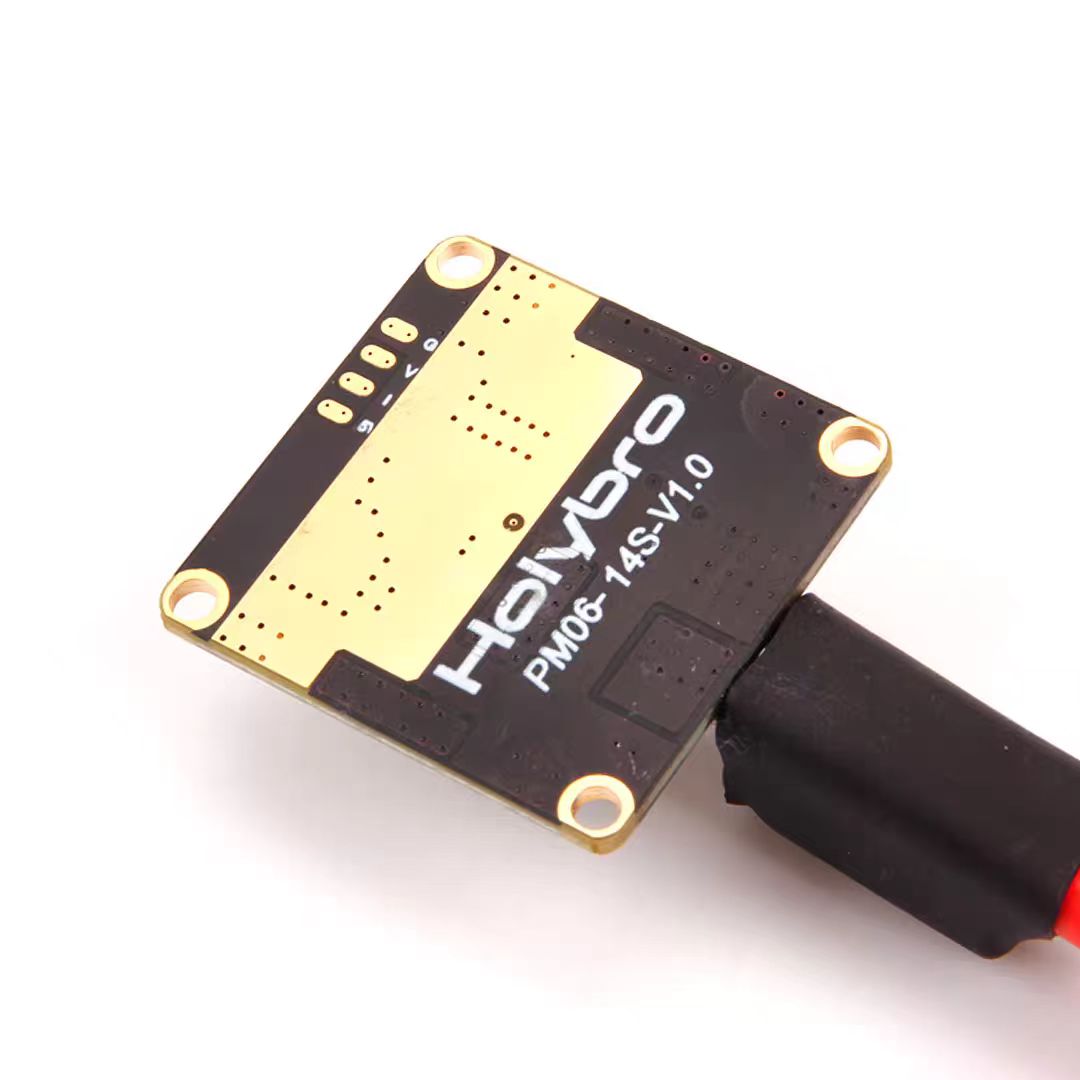

Module d'alimentation PM06 V2

Description:

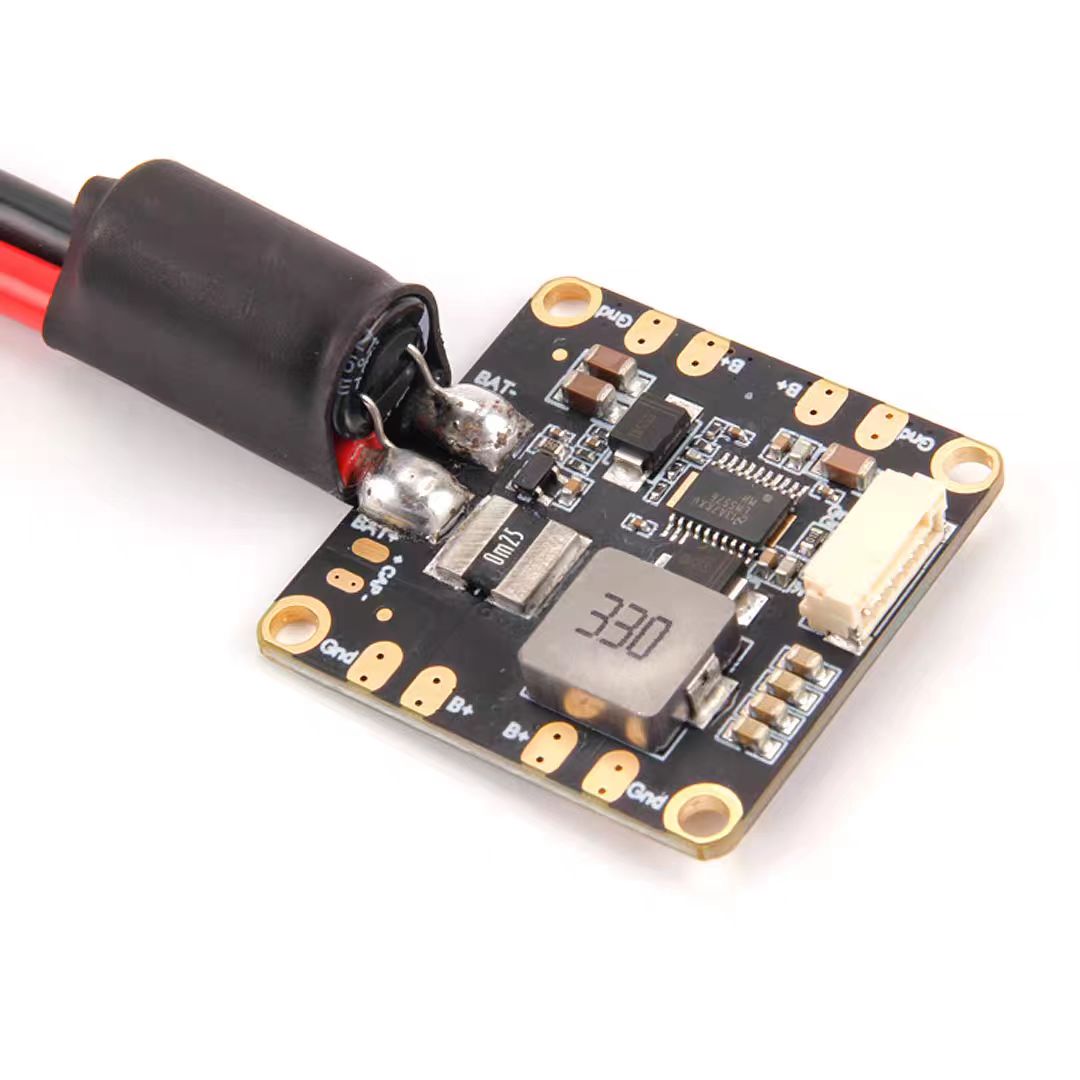

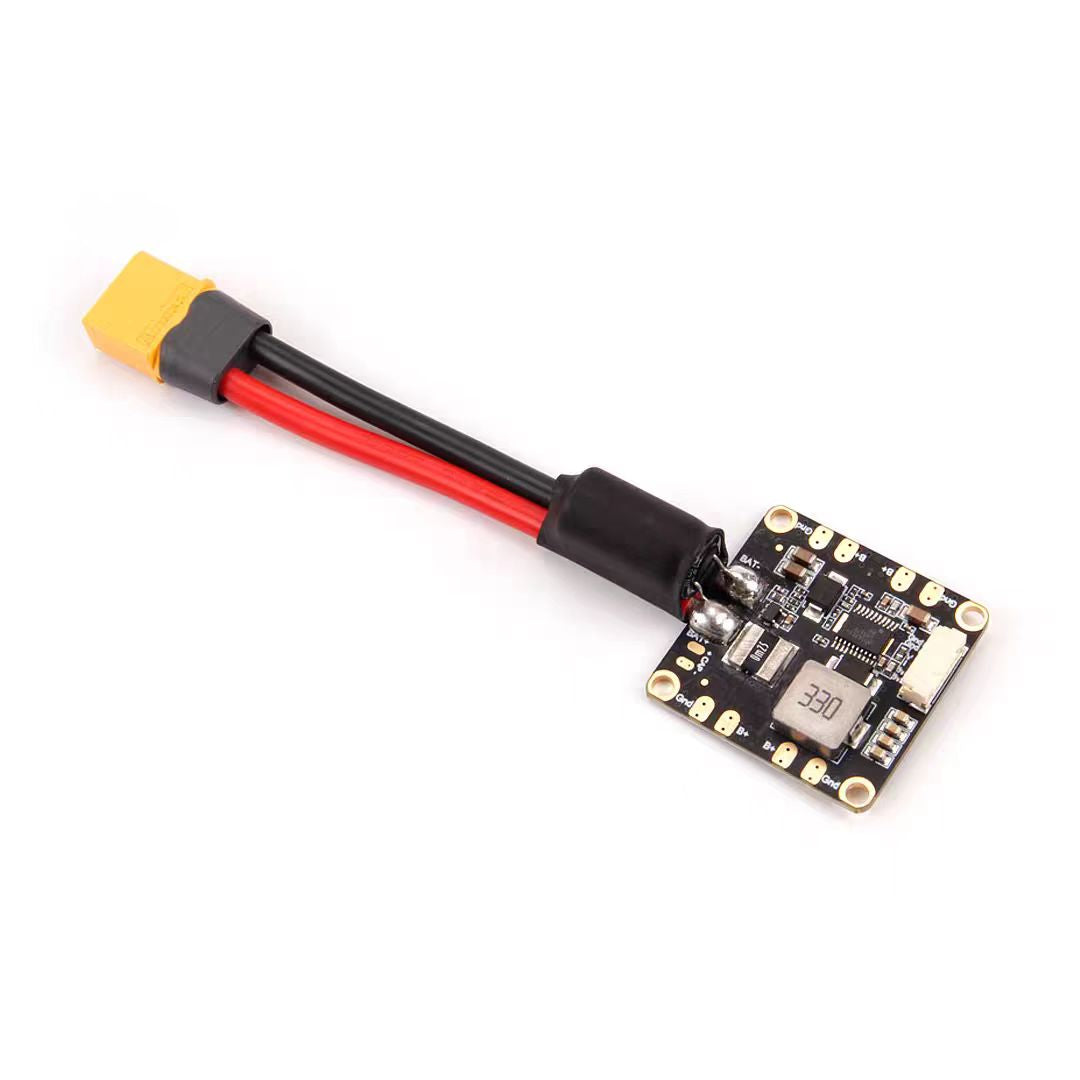

Ce module d'alimentation PM06 fournit une alimentation propre de 5,2 V au contrôleur de vol à partir de la batterie et fournit des mesures de consommation de courant et de tension de batterie via un signal analogique via un câble JST-GH à 6 broches, ainsi qu'une distribution d'alimentation intégrée pour 4 ESC. Il est livré avec des fils pré-soudés, un condensateur et un connecteur XT60.

Specifications：

• Tension d'entrée (version 10S) : 2S-10S
• Tension d'entrée (version 14S) : 2S-14S
• Courant continu nominal du PCB : 70 A
• Courant de crête nominal du PCB : 120 A (< 60 secondes)
• Sortie : CC 5,2 V et 3 A max
• Puissance de sortie max : 18 W
• Diviseur de tension : 18,182
• Ampères par Volt : 36,364

Please Note:

• La prise XT60 et le fil 12AWG pré-soudés sur la carte sont prévus pour un courant continu de 30A et un courant de pointe de 60A (< 60 secondes). Si un courant plus élevé est utilisé, le type de prise et la taille du fil doivent être modifiés en conséquence.
• Ce module d'alimentation PM02 utilise une sortie de données analogiques et n'est pas compatible avec les Pixhawk 5X et 6X (nécessite un PM numérique comme le PM02D).

Mechanical Specification:

• Dimensions : 35x35x5mm
• Trou de montage : 30,5 mm*30,5 mm
• Poids : 24 g

Pin Map:

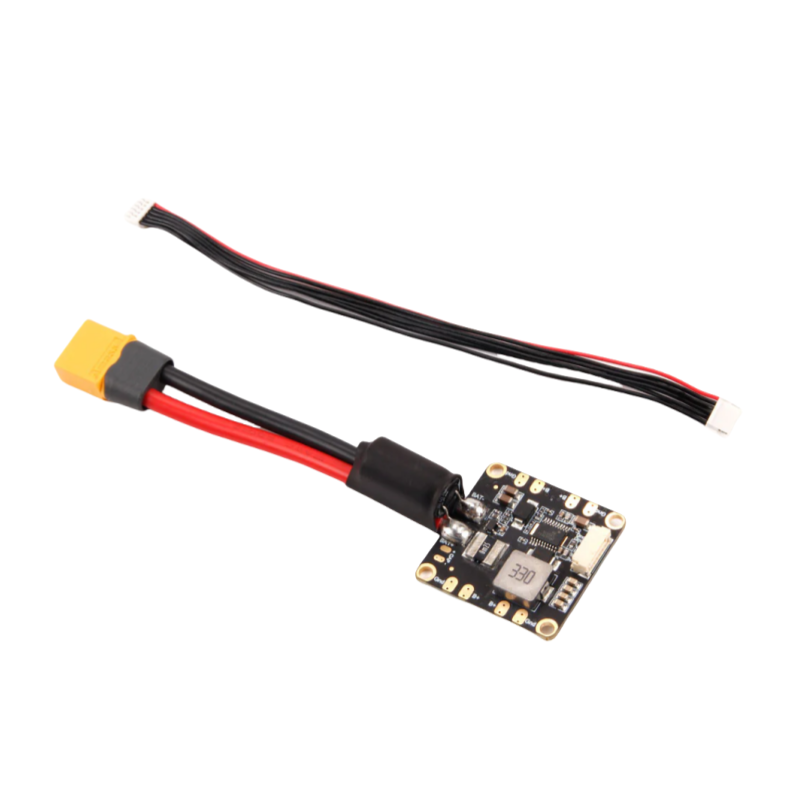

Package Includes

• 1x Module d'alimentation PM06
  1x câble JST GHR 6 broches pas de 1,25 mm
