Module d'alimentation PM03D

Ce PM utilise la sortie de données de signal numérique I2C, uniquement compatible avec la série Pixhawk 5X/6X.

Présentation

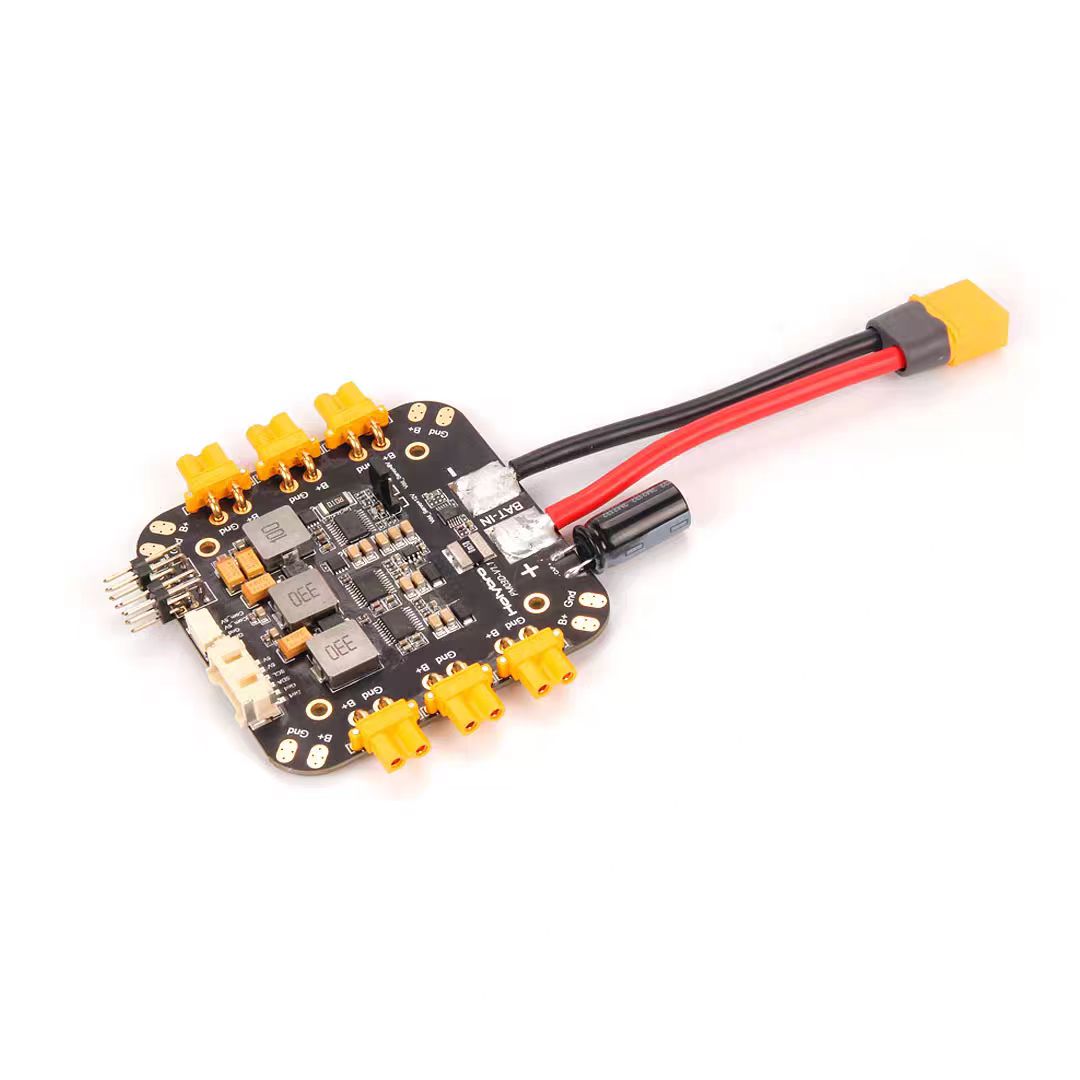

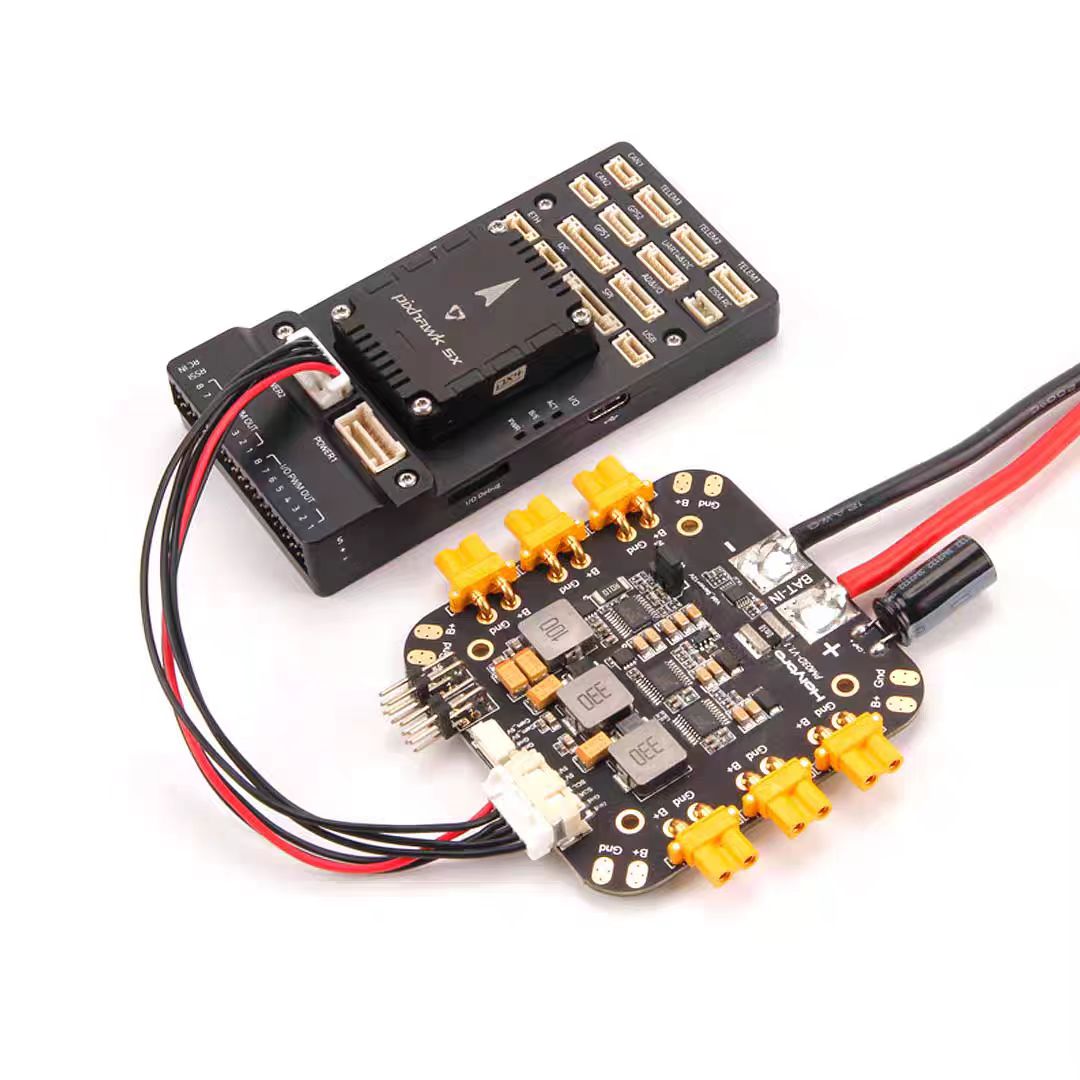

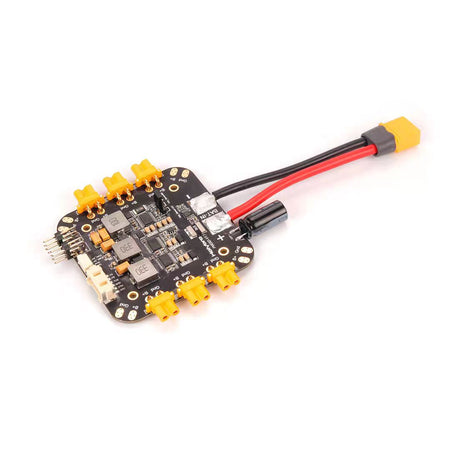

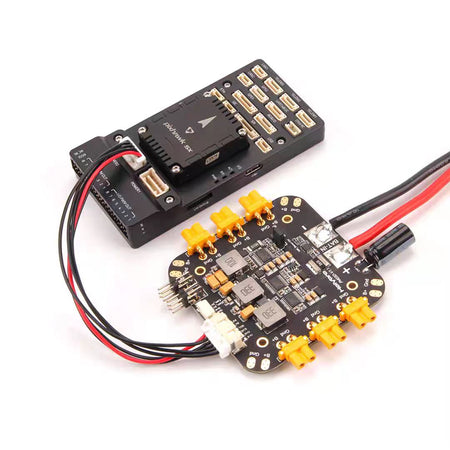

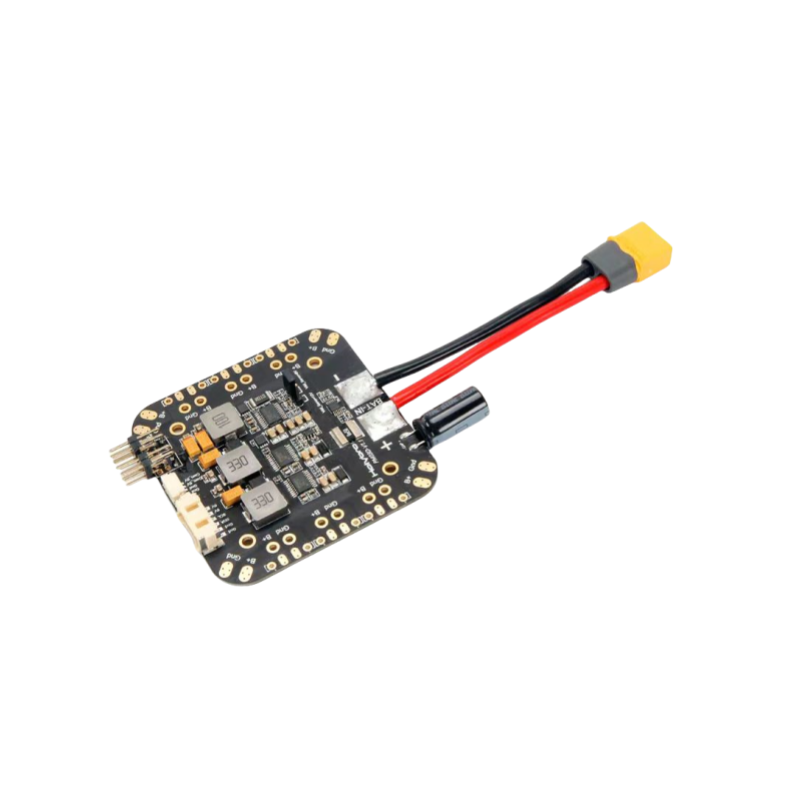

Le PM03D fournit une alimentation régulée ainsi que des mesures de consommation de courant et de tension de batterie via le protocole numérique I2C, le tout via un câble CLIK-Mate 6 broches de 2,00 mm. Compatible avec les contrôleurs de vol qui utilisent un moniteur d'alimentation I2C tels que le Pixhawk 5X et les versions ultérieures.

Il est conçu pour les multi-rotors comme le X500 V2. Il dispose de connecteurs XT-30 et XT-60 préinstallés pour les ESC de moteur et la batterie, ainsi que de deux BEC 5V et d'une sortie sélectionnable 8V/12V pour différents types de périphériques.

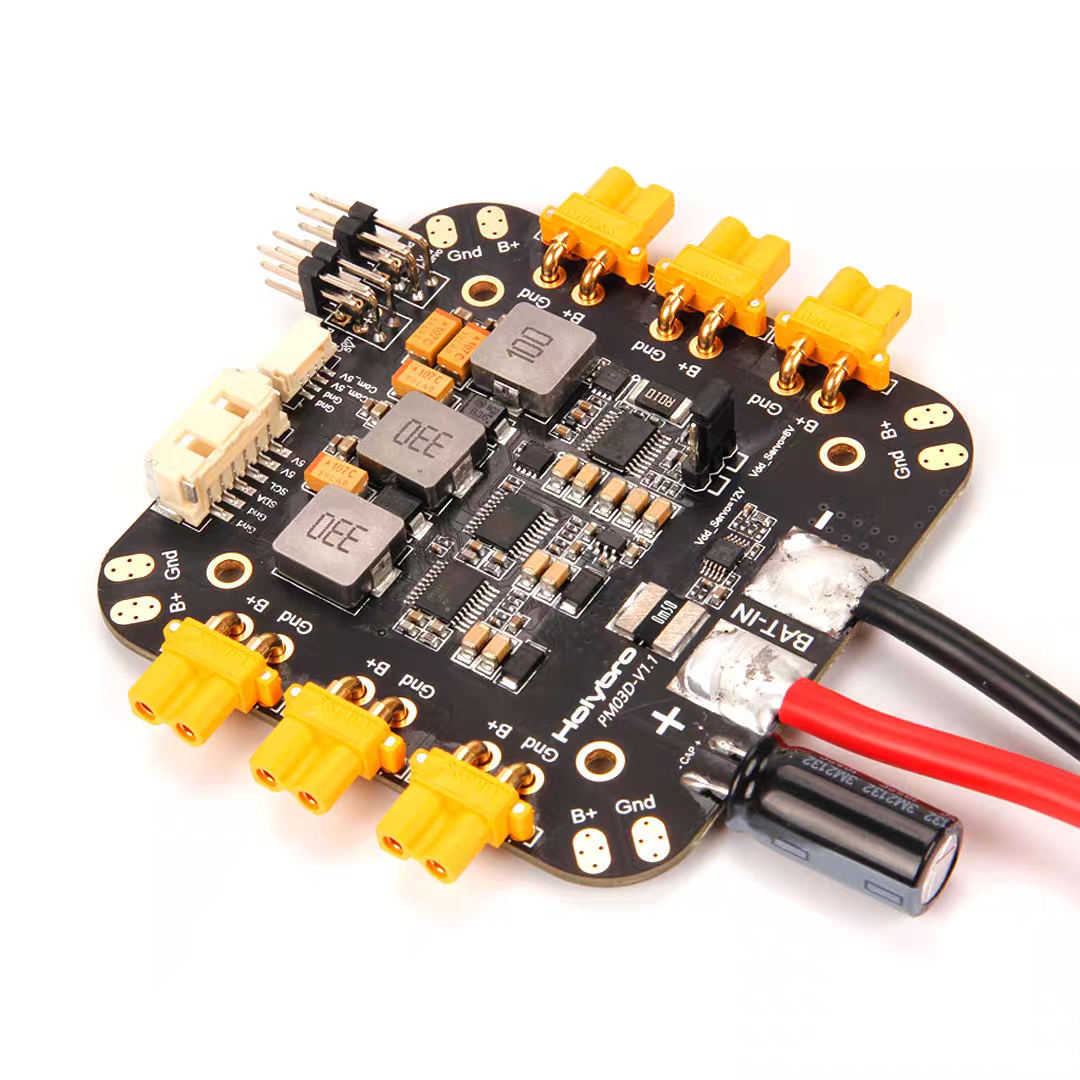

Caractéristiques

•    Plug & play, aucune configuration supplémentaire requise pour QGroundcontrol & Mission Planner
•    Connecteurs XT-30 et pastilles de soudure pour une connexion facile de l'ESC du moteur
•    Régulateurs de tension embarqués : deux 5,2V et un 8V/12V sélectionnable
•    Ports 5V/A pour alimenter un ordinateur compagnon ou un périphérique
•    Connecteur à trois rangées de broches sélectionnables 8V ou 12V pour alimenter un périphérique

Spécifications techniques

• Tension d'entrée maximale : batterie 6S

• Courant nominal : 60A

• Courant max : 120A (<60 Sec)

• Détection de courant max : 164A

• Connexions

  • XT-60 pour la batterie

  • XT-30 pour le moteur et le périphérique (tension de la batterie)

  • Pastilles à souder dans chaque coin (tension de la batterie)

  • CLIK-Mate 2,0 mm pour contrôleur de vol (BEC autonome 5,2 V/3 A)

  • JST GH 4 broches (5,2 V/3 A, BEC partagé avec le connecteur à trois rangées de broches 5,2 V)

  • 2x Connecteur à trois rangées de broches (5,2 V/3 A, BEC partagé avec JST GH 4 broches)

  • 2x Connecteur à trois rangées de broches (8V ou 12V sélectionnable en déplaçant le cavalier, 3A)

• Dimensions : 84*78*12mm (hors câbles)

• Montage : 45*45mm

• Poids : 59g

La prise XT60 et le fil 12AWG fournis avec le PM03D sont prévus pour un courant continu de 30A et un courant instantané de 60A (<1 minute). Si un courant plus élevé est utilisé, le type de prise et la section du fil doivent être modifiés en conséquence.

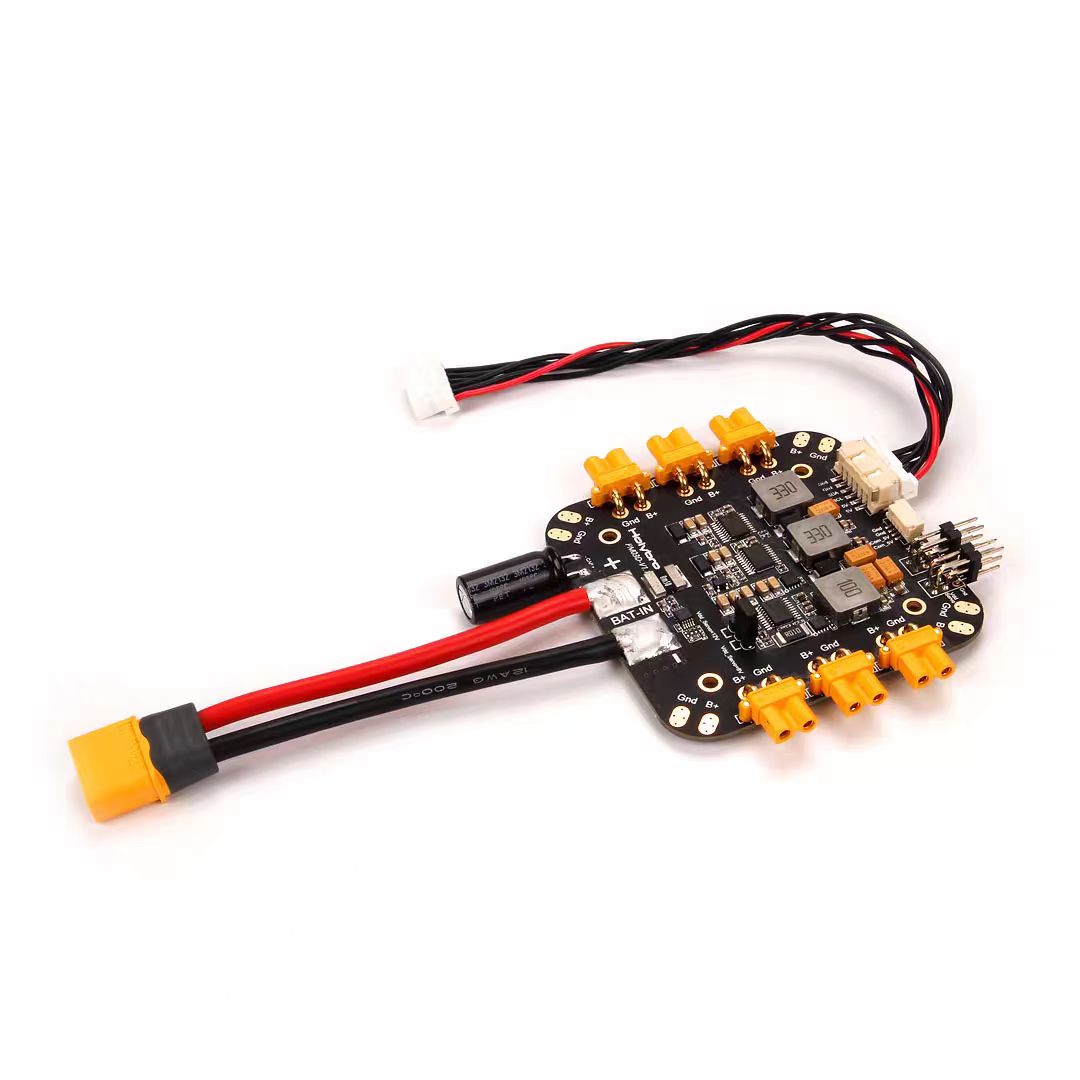

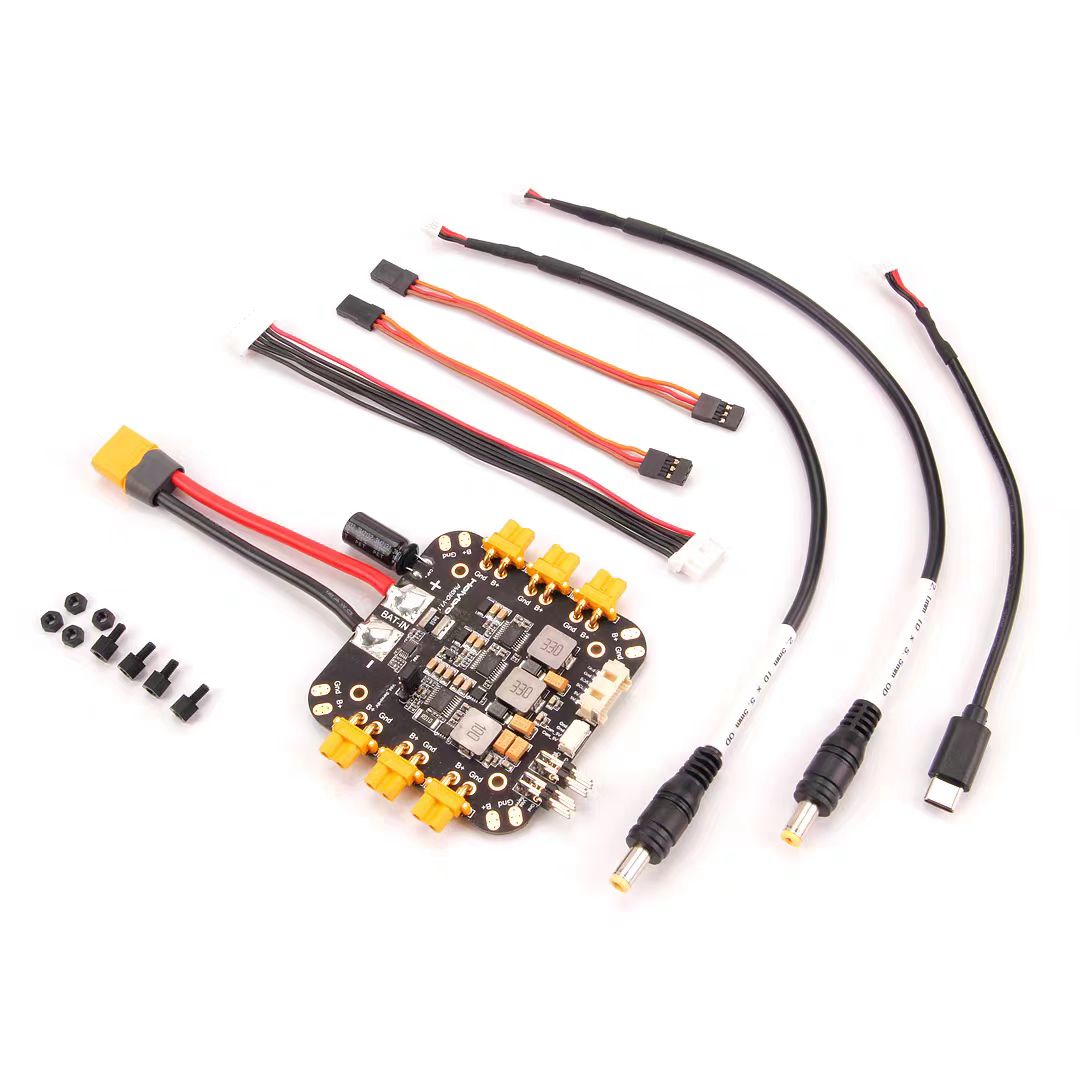

Le forfait comprend

• 1x carte PM06

• 1x fil de connecteur XT60 de 80 mm (pré-soudé)

• 1x Condensateur électrolytique : 220uF 63V (pré-soudé)

• 1x Câble CLIK-Mate 6 broches de 2,0 mm de pas (pour alimenter le contrôleur de vol)

• JST GH 4 broches vers USB Type C

• JST GH 4 broches vers fiche barillet (2,1*5,5 mm)

• JST GH 4 broches vers fiche barillet (2,5*5,5 mm)

• Câble Dupont 4 broches (2 pièces)

• Entretoises et écrous en nylon
