Module d'alimentation PM02D

Description

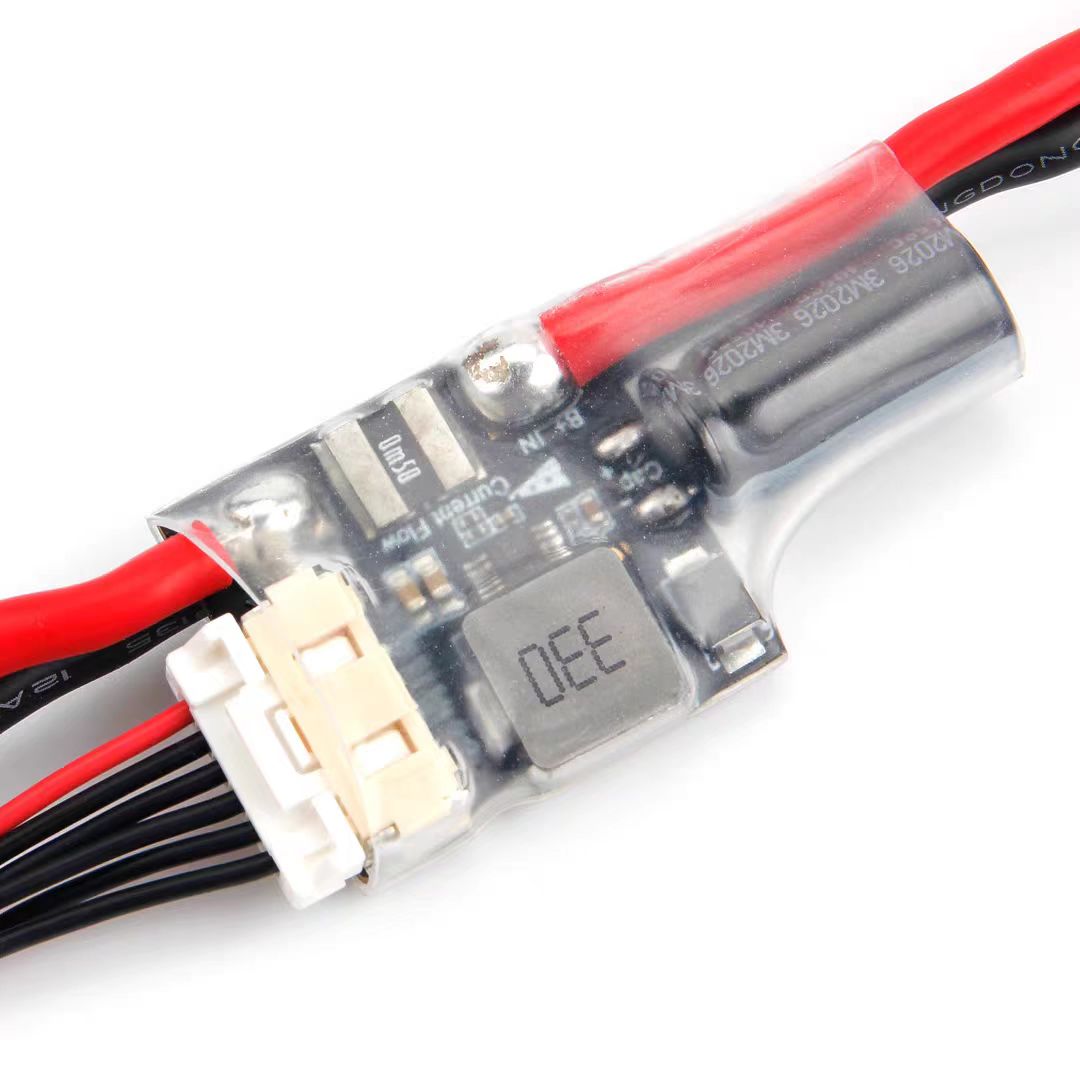

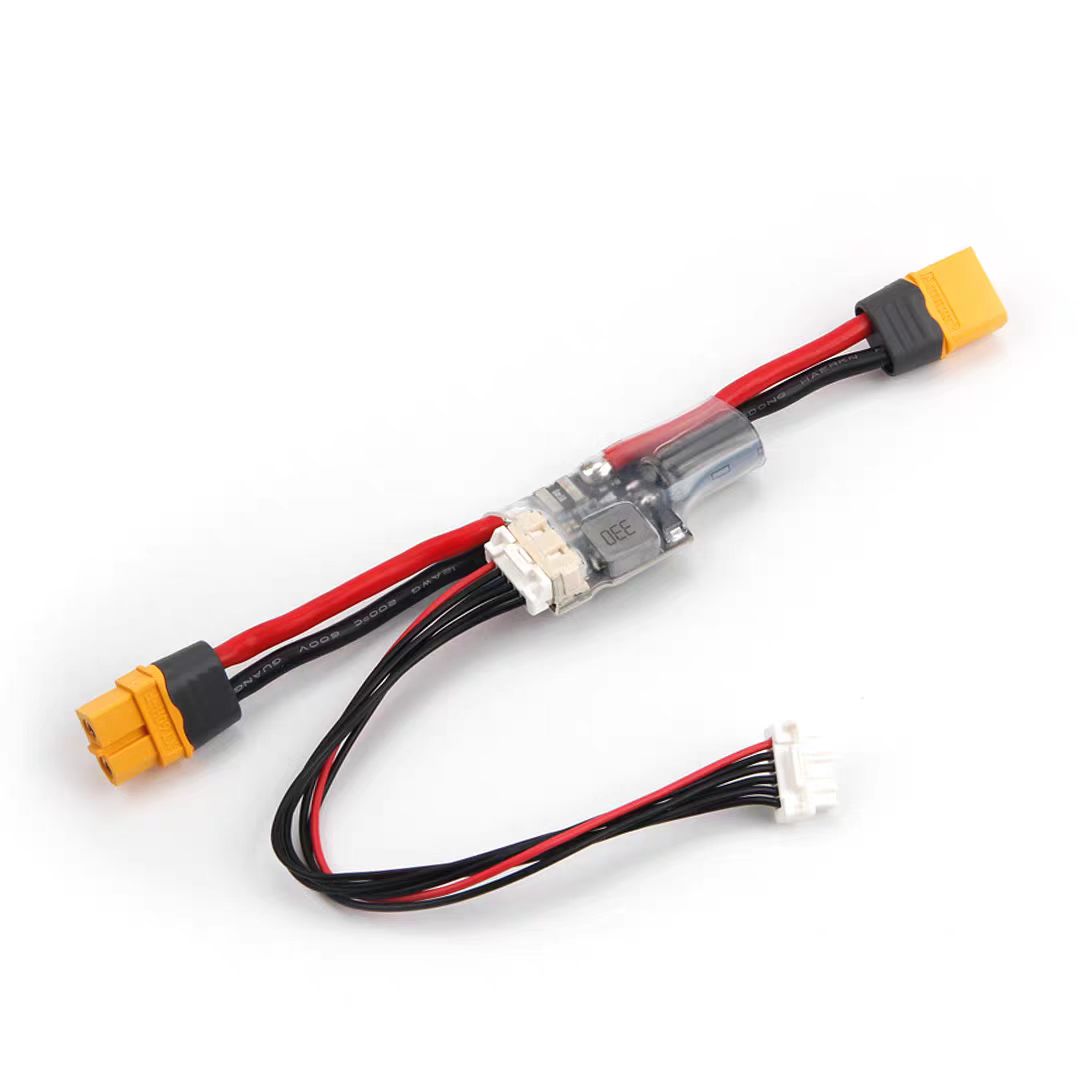

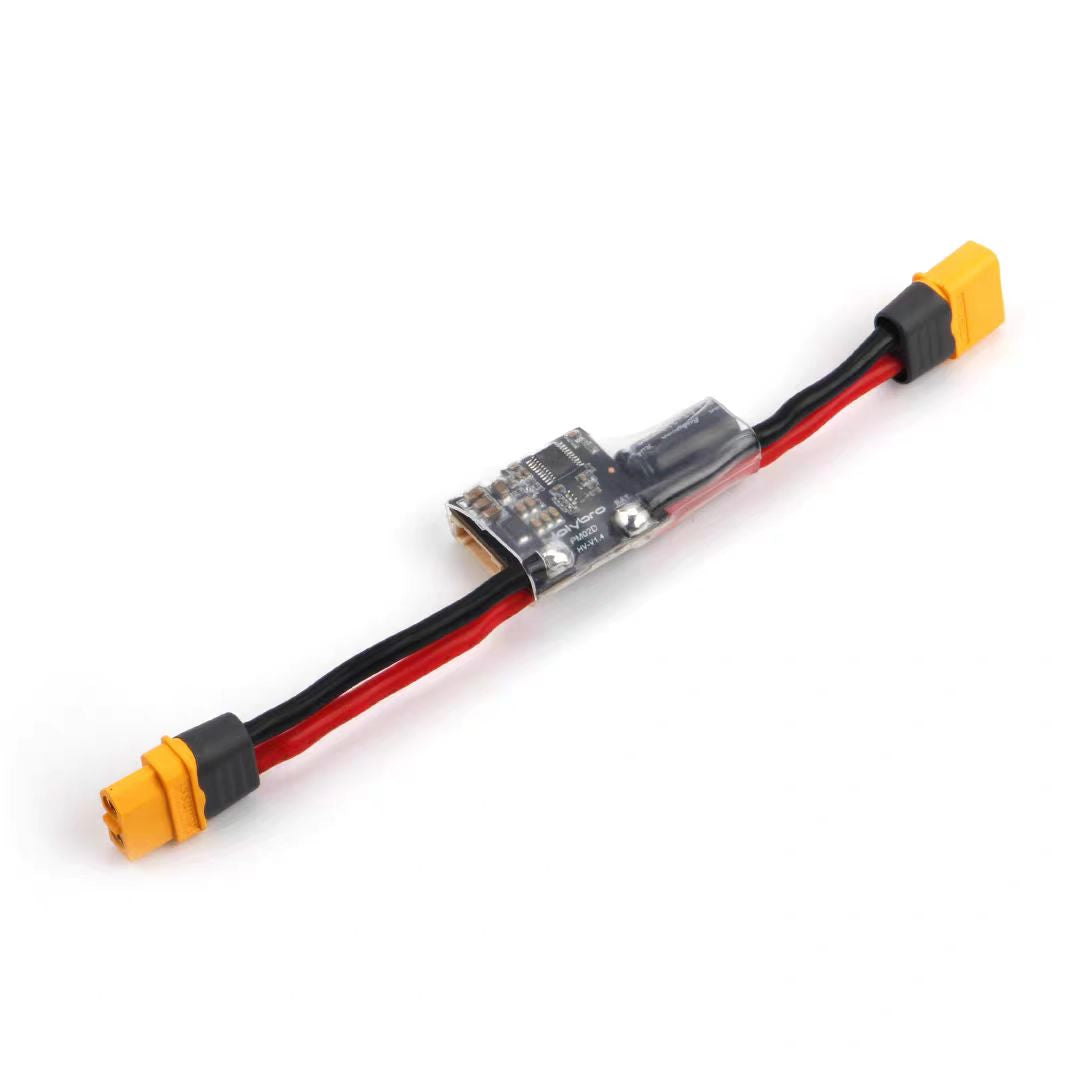

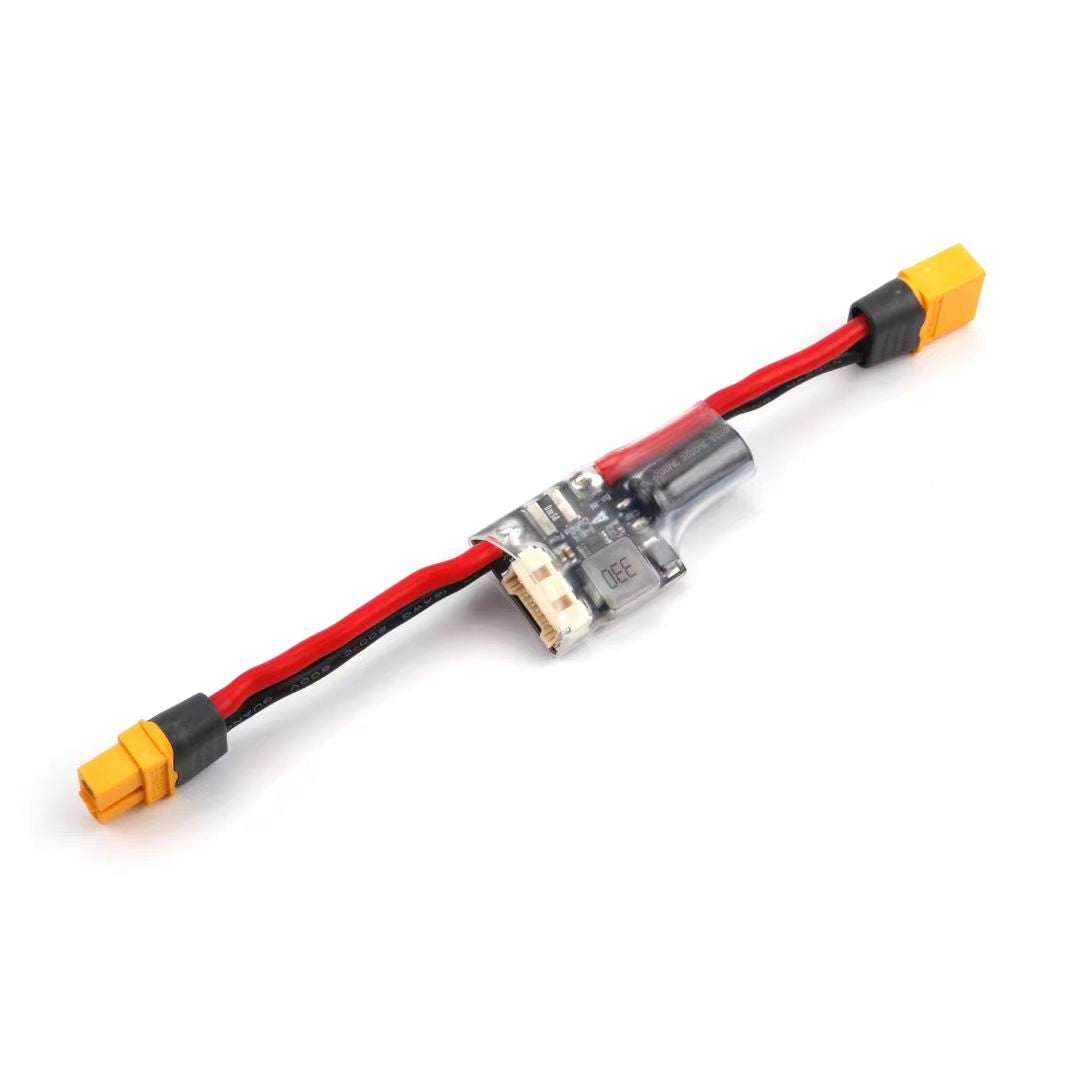

Le PM02D fournit une alimentation régulée pour vos Pixhawk® 5X et 6X à partir de la batterie, ainsi que des mesures de consommation de courant et de tension de la batterie, le tout via un câble à 6 broches. Le régulateur de commutation embarqué délivre 5,2 V et un maximum de 3 A à partir de batteries LiPo jusqu'à 12S (HV). Le module d'alimentation est livré entièrement assemblé avec des connecteurs XT60, enveloppé dans une gaine thermorétractable pour la protection contre les dommages physiques.

Il n'est pas conçu pour alimenter les servos, veuillez utiliser l'ESC/BEC de votre aéronef à cette fin. Le connecteur fil-à-carte CLIK-Mate de 2,00 mm de pas de Molex est évalué pour un courant de 3,0 A par contact.

Spécification

• Tension d'entrée
• BT : 2S-6S (Arrêté)
• HT : 2S-12S
• Courant continu nominal du PCB : 60A
• Courant de crête nominal du PCB : 100A (<60 Sec)
• Détection de courant max. :
• BT : 164A (Arrêté)
• HT : 327A
• Moniteur de tension et de courant avec interface compatible I2C
• Sortie 5,2 V et 3 A max.
• Poids : 20g



Courant nominal :

Le PM02D est livré avec des fiches XT60 avec des fils en silicone de calibre 14 AWG évalués pour un courant continu de 30 A et un courant de crête de 60 A (<1 minute). Si un courant plus élevé est nécessaire, le type de fiche et la taille du fil doivent être modifiés en conséquence.

PLAN DE BROCHES :

Installation :

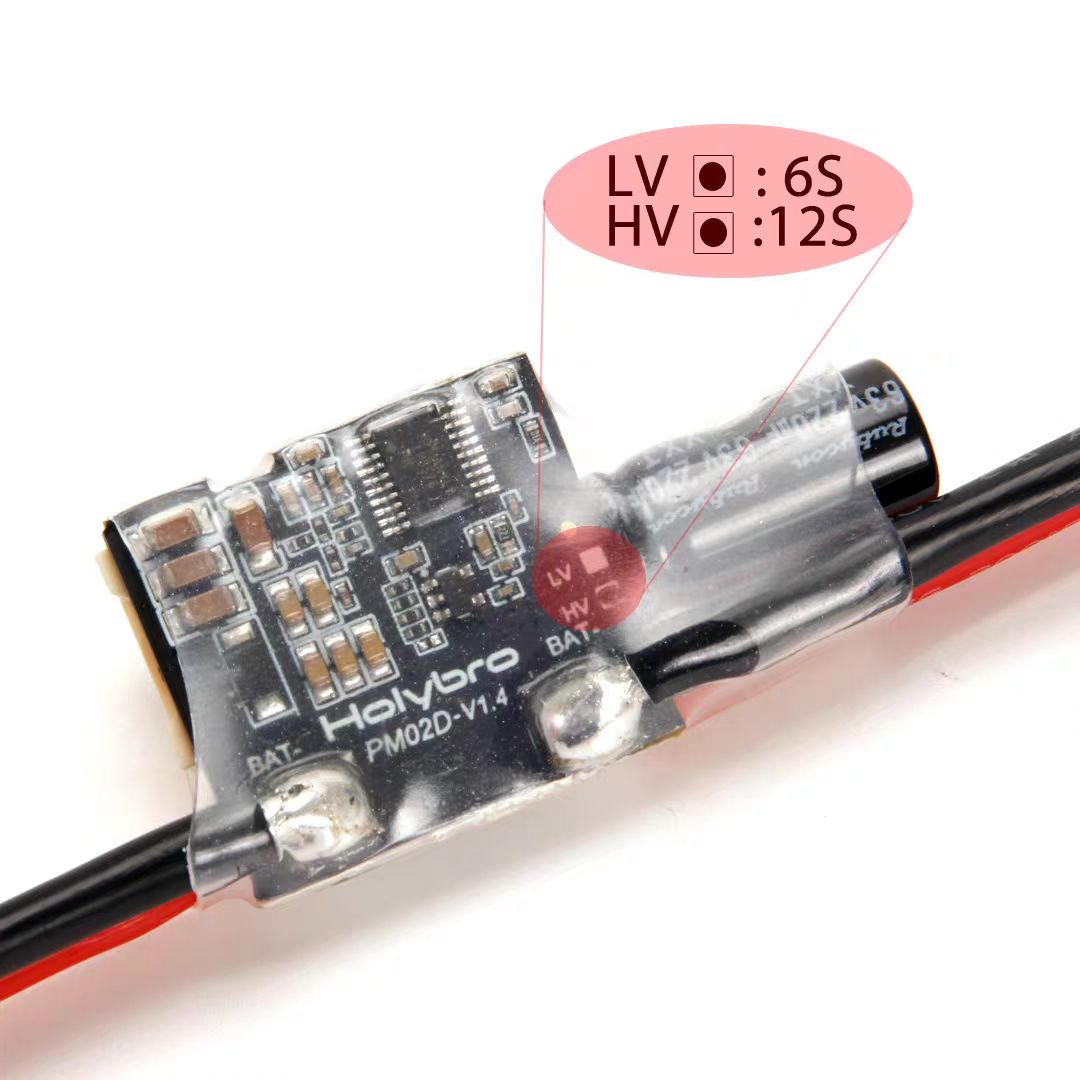

Si vous utilisez la version HV du PM02D, vous devez activer SENS_EN_INA228 .

Le forfait comprend :
