Module d'alimentation PM02 V3 (12S)

Description :

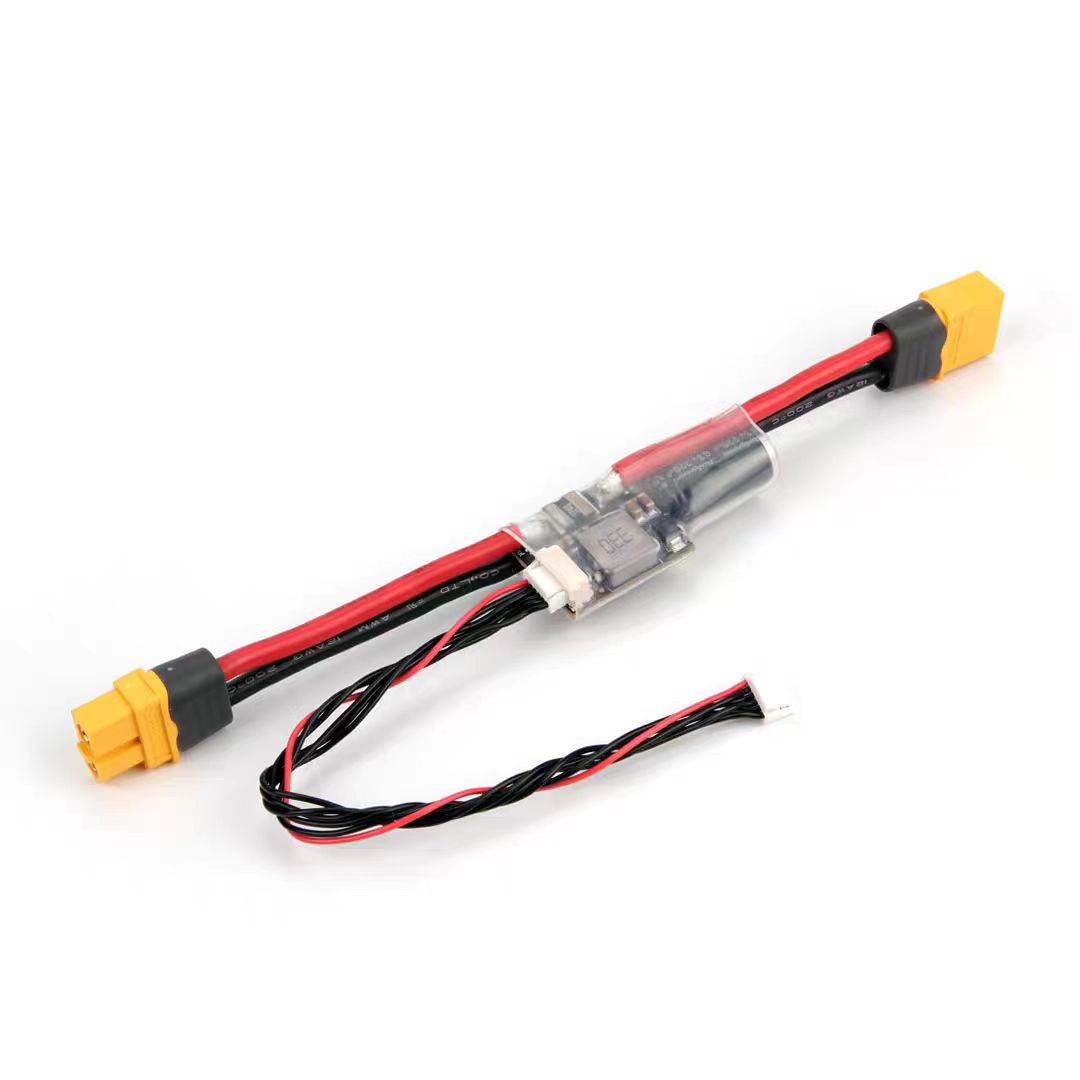

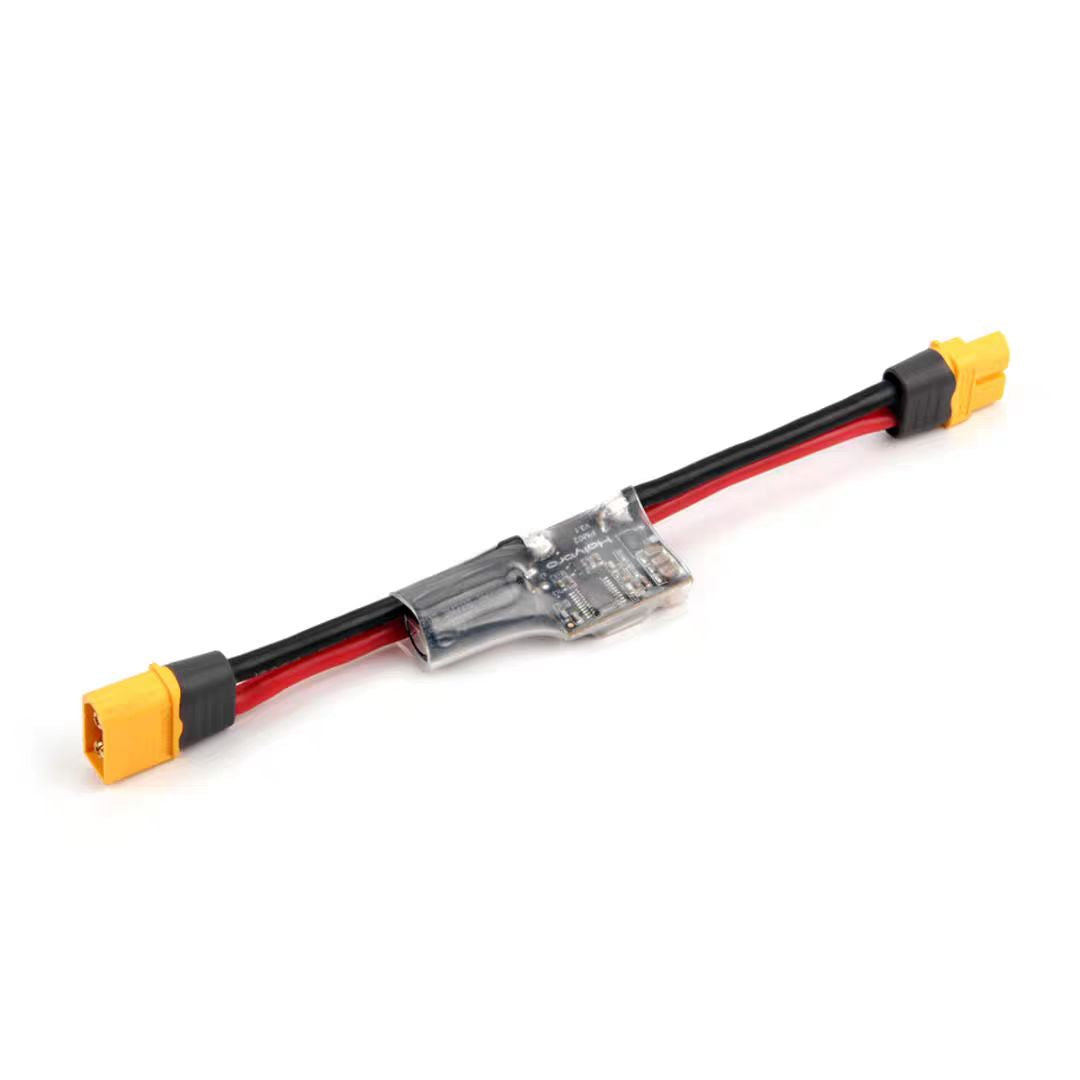

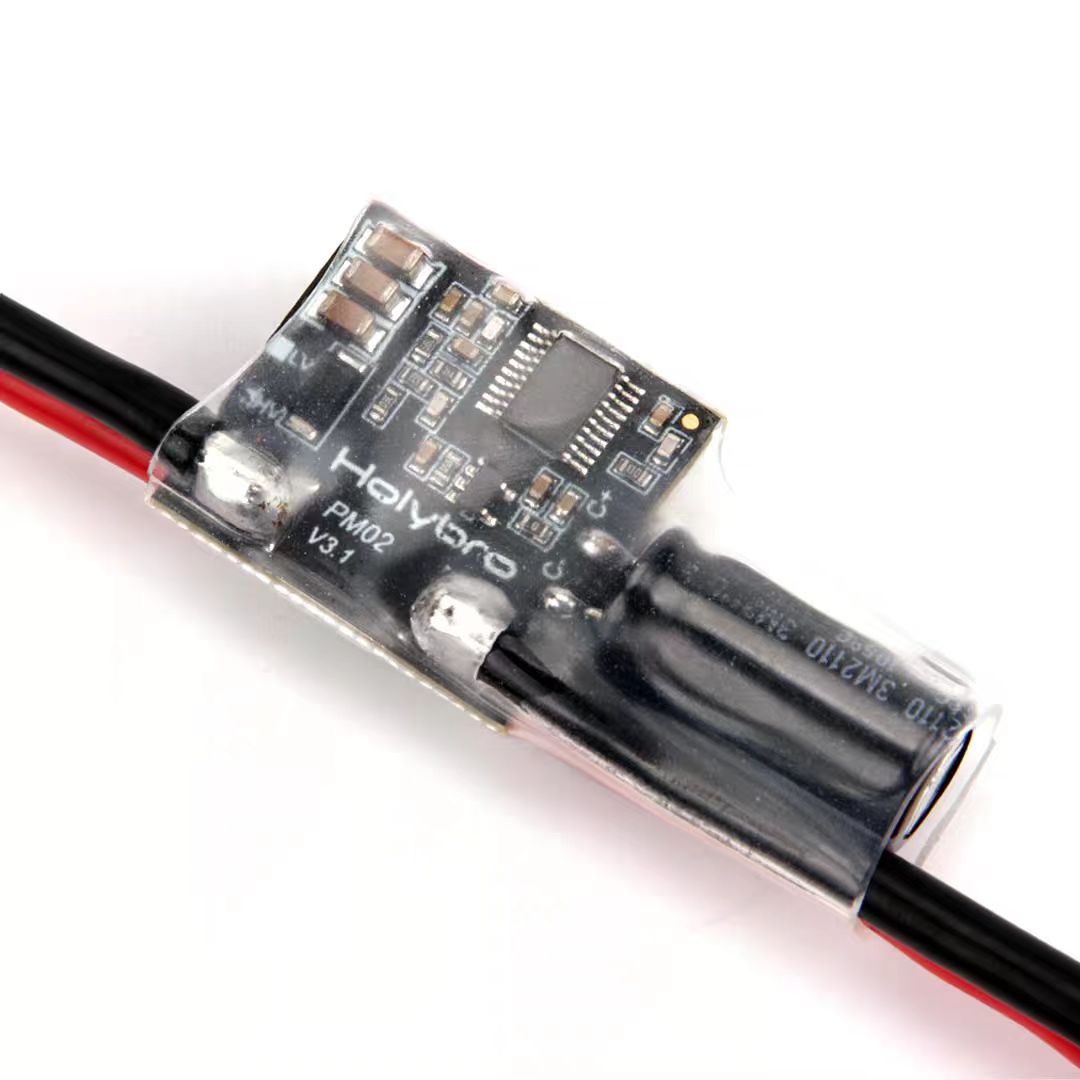

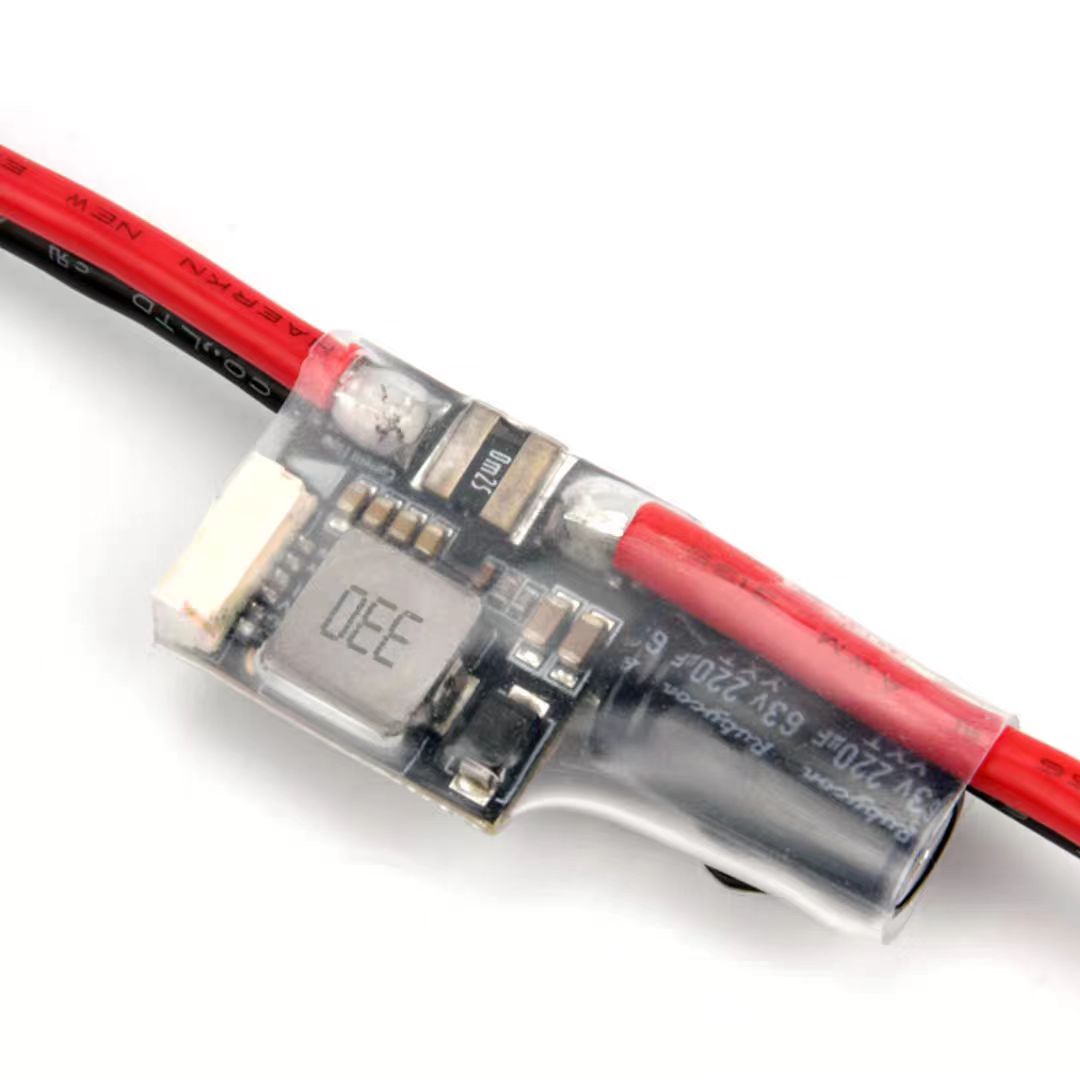

Ce module d'alimentation PM02 offre un moyen simple d'alimenter le contrôleur de vol en 5,2 V régulé à partir de la batterie, tout en mesurant la consommation de courant et la tension de la batterie via un signal analogique au moyen d'un câble JST-GH à 6 broches. Il est livré avec des fils, un condensateur et un connecteur XT60 pré-soudés aux deux extrémités, ainsi qu'une gaine thermorétractable sur le circuit imprimé pour une protection physique.

Spécifications :

• Tension d'entrée : 2S-12S
• Courant continu nominal du circuit imprimé : 60 A
• Courant de crête nominal du circuit imprimé : 100 A (< 60 secondes)
• Détection de courant max. : 120 A
• Sortie : DC 5,2 V et 3 A max.
• Diviseur de tension : 18,182
• Ampères par volt : 36,364
• Poids : 20 g

Veuillez noter :

- La prise XT60 et le fil 12AWG pré-soudés sur la carte sont prévus pour un courant continu de 30 A et un courant de crête de 60 A (< 60 secondes). Si un courant plus élevé est utilisé, le type de prise et la taille du fil doivent être modifiés en conséquence.
- Ce module d'alimentation PM02 utilise une sortie de données analogiques et n'est pas compatible avec les Pixhawk 5X et 6X (nécessite un module d'alimentation numérique tel que le PM02D).

Le forfait comprend :

- 1 module d'alimentation avec carte de connecteurs XT60 (pré-soudée)
- 1 condensateur électrolytique : 220uF 63V (pré-soudé)
- 1 connecteur Molex 6 positions 15 cm
- 1 connecteur JST GH 6 positions 15 cm
