GPS M10
Impossible de charger la disponibilité de la réception
Aperçu
Le GPS M10 utilise un GNSS multi-constellations alimenté par la série u-blox M10, un récepteur GNSS simultané qui peut recevoir et suivre plusieurs systèmes GNSS. Grâce à l'architecture frontale RF multibande, les quatre principales constellations GNSS, GPS, Galileo, GLONASS et BeiDou, peuvent être reçues simultanément.
Il est également équipé d'un compas IST8310, d'un indicateur LED tricolore, d'un buzzer et d'un interrupteur de sécurité. Il existe 3 options de connecteurs différentes pour différentes utilisations. Ce module est livré avec un débit en bauds de 115200 5Hz.
L'antenne patch 25 x 25 mm à gain élevé offre d'excellentes performances et le diagramme de rayonnement omnidirectionnel de l'antenne augmente la flexibilité d'installation de l'appareil. Elle dispose d'un circuit actif pour l'antenne patch céramique, d'une batterie de secours rechargeable pour les démarrages à chaud.
Comparaison des GPS de drones à grande vitesse
Cet article de blog a soumis les Holybro M10, M9N, F9P et Matek M10Q à un test ultime pour déterminer quels GPS pouvaient suivre le rythme d'un drone à grande vitesse en mode acro tout en assurant la précision lors des retours au point de départ et des missions autonomes.
Caractéristiques
- GNSS Ublox de 10e génération le plus récent
- Positionnement rapide et précis
- Antenne à gain élevé 25*25*4mm
- Compas IST8310
- Buzzer interne, interrupteur de sécurité
- LED RVB UI ultra lumineuse
Spécification
| GPS Holybro M10 | GPS Holybro M9N | |
| Récepteur GNSS | Ublox M10 | Ublox M9N |
| Nombre de GNSS simultanés | Jusqu'à 4 GNSS | Jusqu'à 4 GNSS |
| BeiDou | BeiDou | |
| Galileo | Galileo | |
| GLONASS | GLONASS | |
| GPS | GPS | |
| QZSS | QZSS | |
| Bande de fréquences | GPS L1 | GPS L1 |
| Galileo E1 | Galileo E1 | |
| GLONASS L1 | GLONASS L1 | |
| BeiDou B1 | BeiDou B1 | |
| SBAS L1 | SBAS L1 | |
| QZSS L1 | QZSS L1 | |
| Compas | IST8310 | IST8310 |
| Protocole de sortie | UBX (U-blox) | UBX (U-blox) |
| NMEA | NMEA | |
| Précision | 2,0m CEP | 1,5m CEP |
| Taux de mise à jour nav. | Jusqu'à 25 Hz (GNSS unique), | Jusqu'à 25 Hz (4 GNSS simultanés) |
| Jusqu'à 10 Hz (4 GNSS simultanés) | ||
| Système d'augmentation GNSS | EGNOS, GAGAN, MSAS et WAAS | EGNOS, GAGAN, MSAS et WAAS |
| QZSS : L1S | QZSS : L1S | |
| Débit en bauds par défaut | 115200 | 115200 |
| Tension d'entrée | 4.7-5.2V | 4.7-5.2V |
| Type de port | JST-GH-10P | JST-GH-10P |
| Antenne | Antenne patch céramique 25 x 25 x 4 mm | Antenne patch céramique 25 x 25 x 4 mm |
| Consommation électrique | Moins de 200 mA à 5V | Moins de 200 mA à 5V |
| Température de fonctionnement | -40~80℃ | -40~80℃ |
| Dimensions | φ50 x14.4 mm | φ50 x14.4 mm |

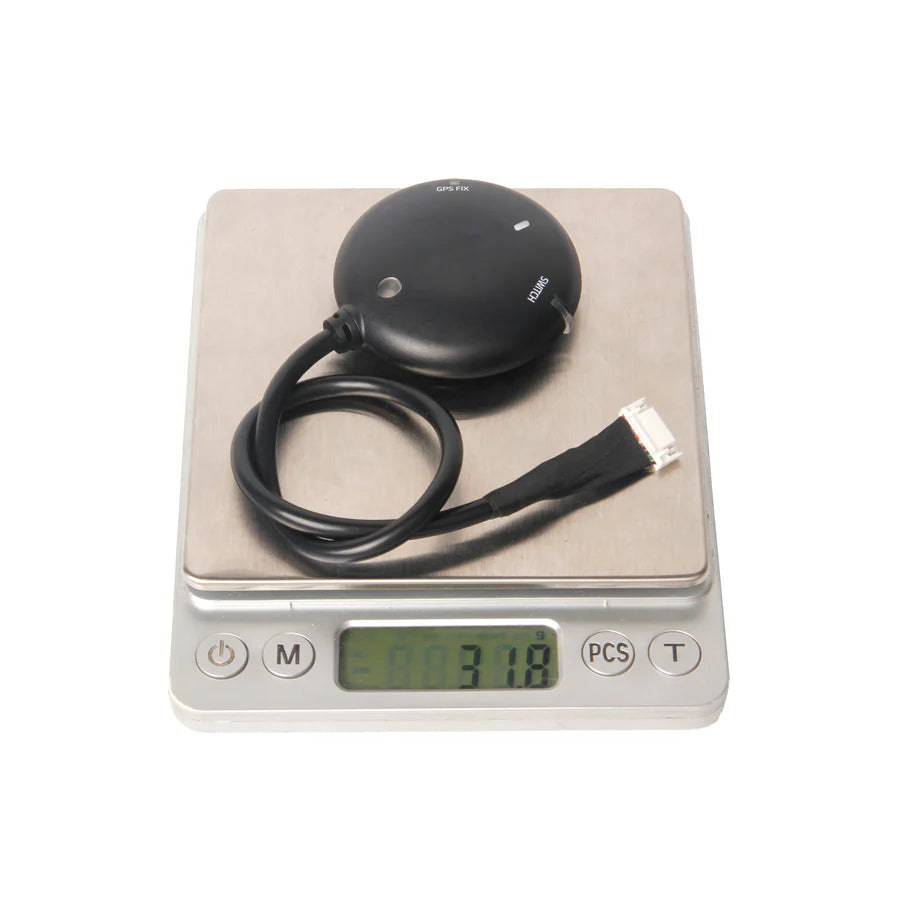

| Poids | 32g | 32g |
| Longueur du câble | 26cm (câble de 42cm à acheter séparément) | 26cm (câble de 42cm à acheter séparément) |
| Autre | LED tricolore | LED tricolore |
| Buzzer intégré | Buzzer intégré | |
| Interrupteur de sécurité | Interrupteur de sécurité | |
| Amplificateur RF LNA MAX2659ELT+ | Amplificateur RF LNA MAX2659ELT+ | |
| Capacitance Farah rechargeable | Capacitance Farah rechargeable | |
| Régulateur 3.3V à faible bruit | Régulateur 3.3V à faible bruit |
Remarque
- PX4 1.14, ArduPilot 4.3, INAV 5.0.0, Betaflight 4.3.0 ou plus récent est requis.
- Le pilote de la LED d'état a changé. Cette LED est prise en charge dans PX4 1.14, ArduPilot 4.4.0 et versions ultérieures.
PLAN DE BROCHAGE
Note : Pour les utilisateurs d'Ardupilot, si vous ne pouvez pas effectuer l'étalonnage normal de la boussole ("compass dance") pour une raison quelconque, définissez le paramètre COMPASS_ORIENT=6 (Yaw270) pour une orientation correcte de la boussole.
Différence entre les trois options de câble

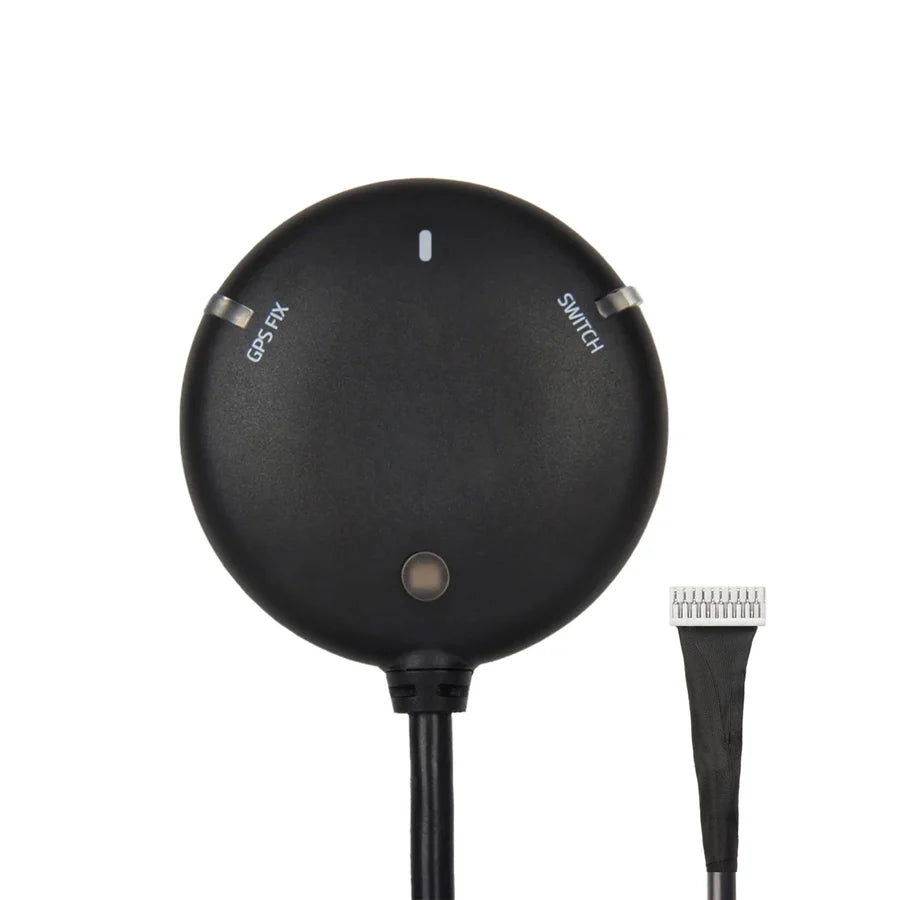

SKU12040 - GPS Holybro M10 (câble JST GHR1.25mm 10 broches) :
- Cette option est la plus courante, elle est utilisée sur le connecteur Ce connecteur peut être utilisé sur le port d'entrée 10 broches "Module GPS" ou "GPS1" du contrôleur de vol standard Pixhawk.

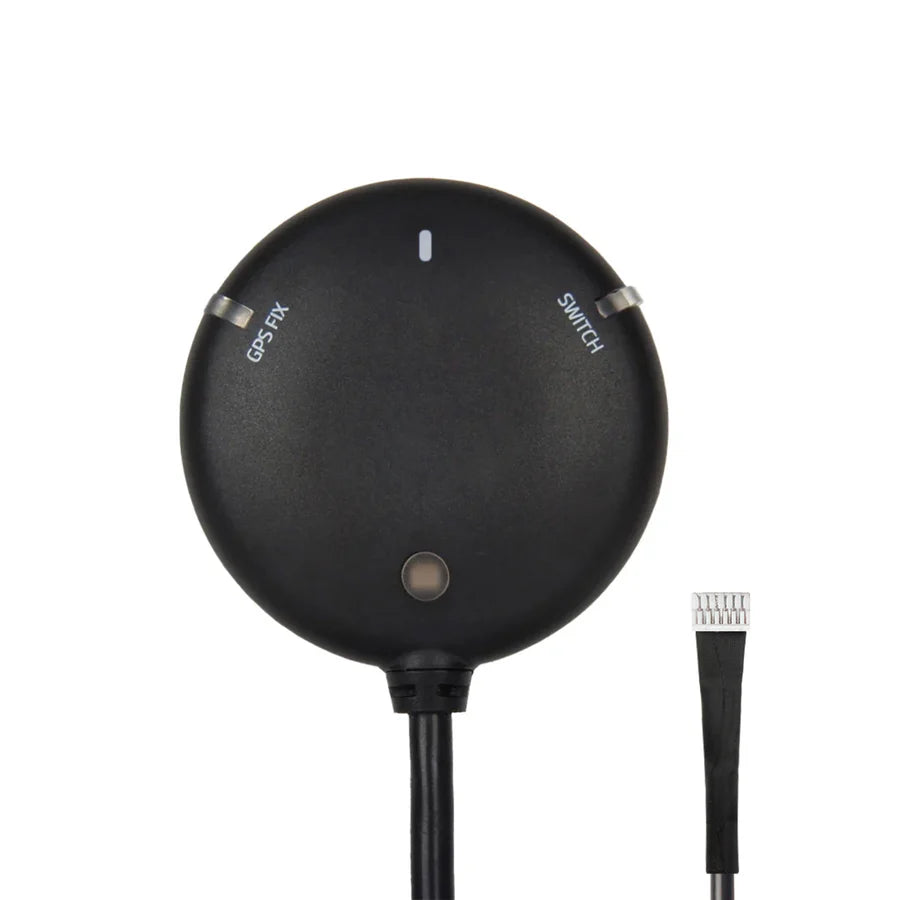

SKU12042 - GPS secondaire Holybro M10 (câble JST GHR1.25mm 6 broches) :
- Ce connecteur peut être utilisé sur le port d'entrée 6 broches "UART & I2C" ou "GPS2" du contrôleur de vol standard Pixhawk comme GPS secondaire. Ce GPS est également compatible avec le port GPS2 du contrôleur de vol Cube .

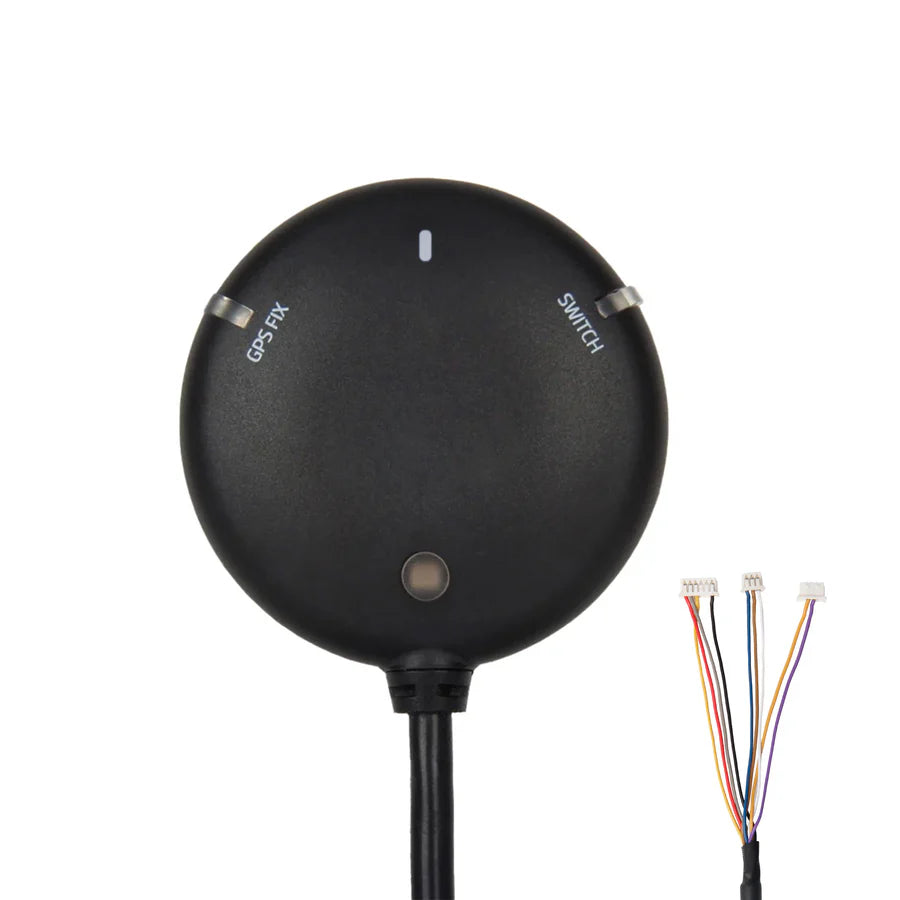

SKU12041 - GPS Holybro M10 pour Pix32 & Pixhawk1/2.4.6/2.4.8 (câble Molex1.25mm 6 broches & 4 broches & 3 broches) :
- Ces connecteurs sont destinés aux ports d'entrée "Switch", "GPS" et "I2C" sur les Pix32/Pixhawk1/Pixhawk 2.4.6/2.4.8

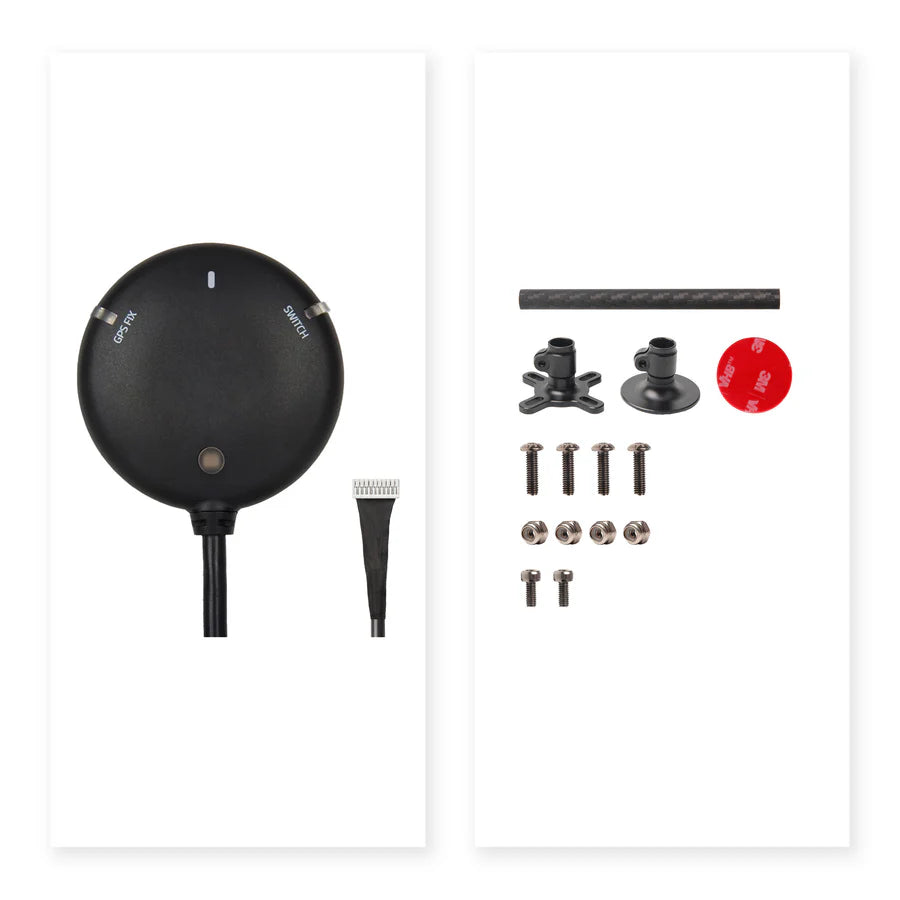

Le forfait comprend :
- 1x Module GPS M10

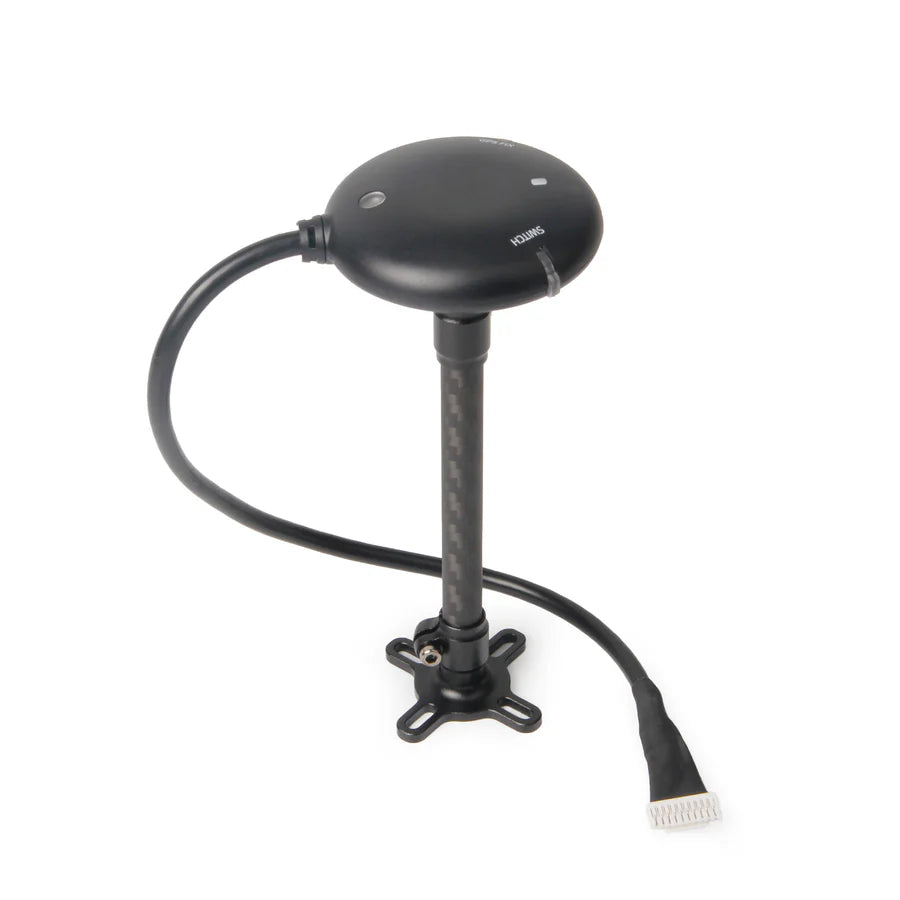

- 1x Support GPS fixe en fibre de carbone
