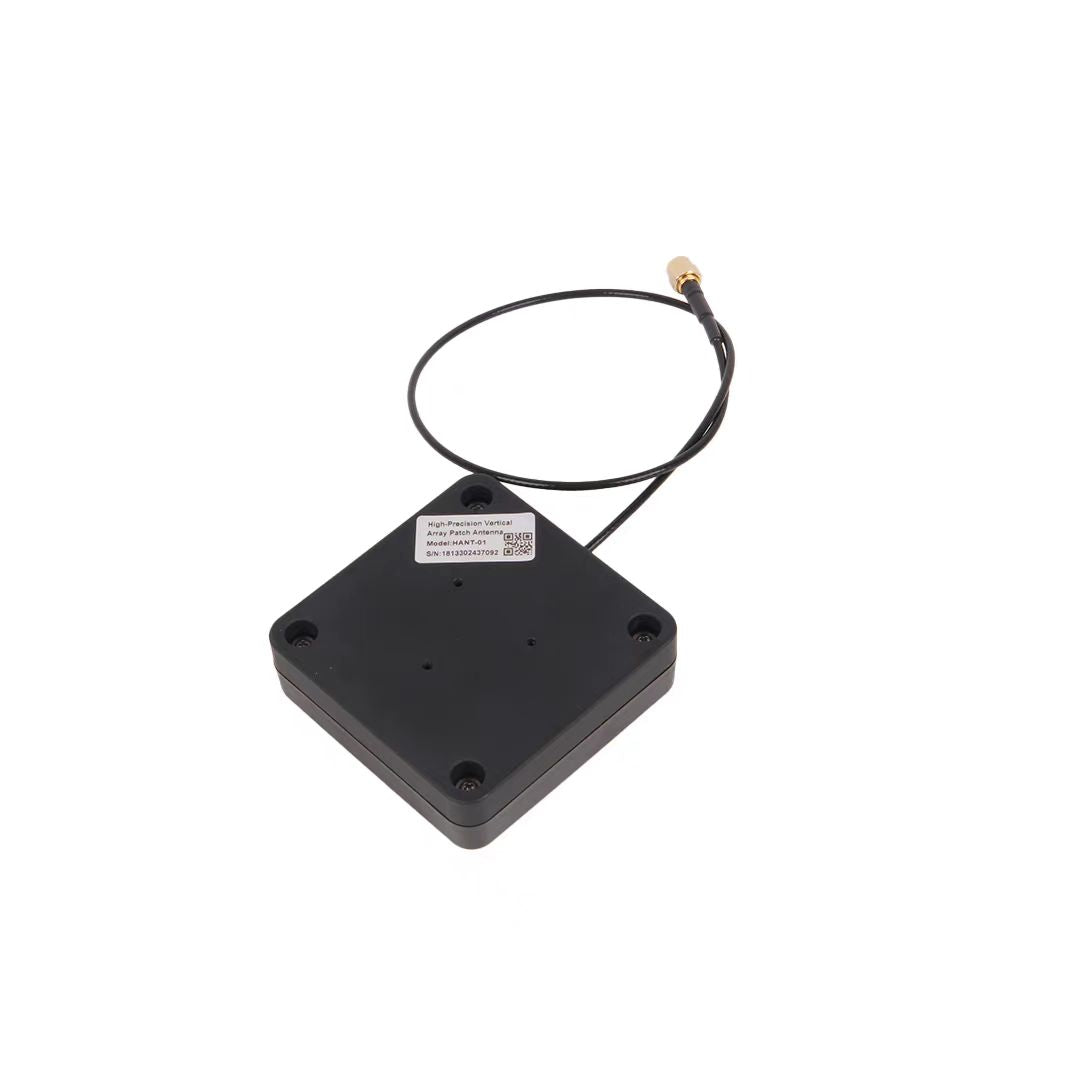

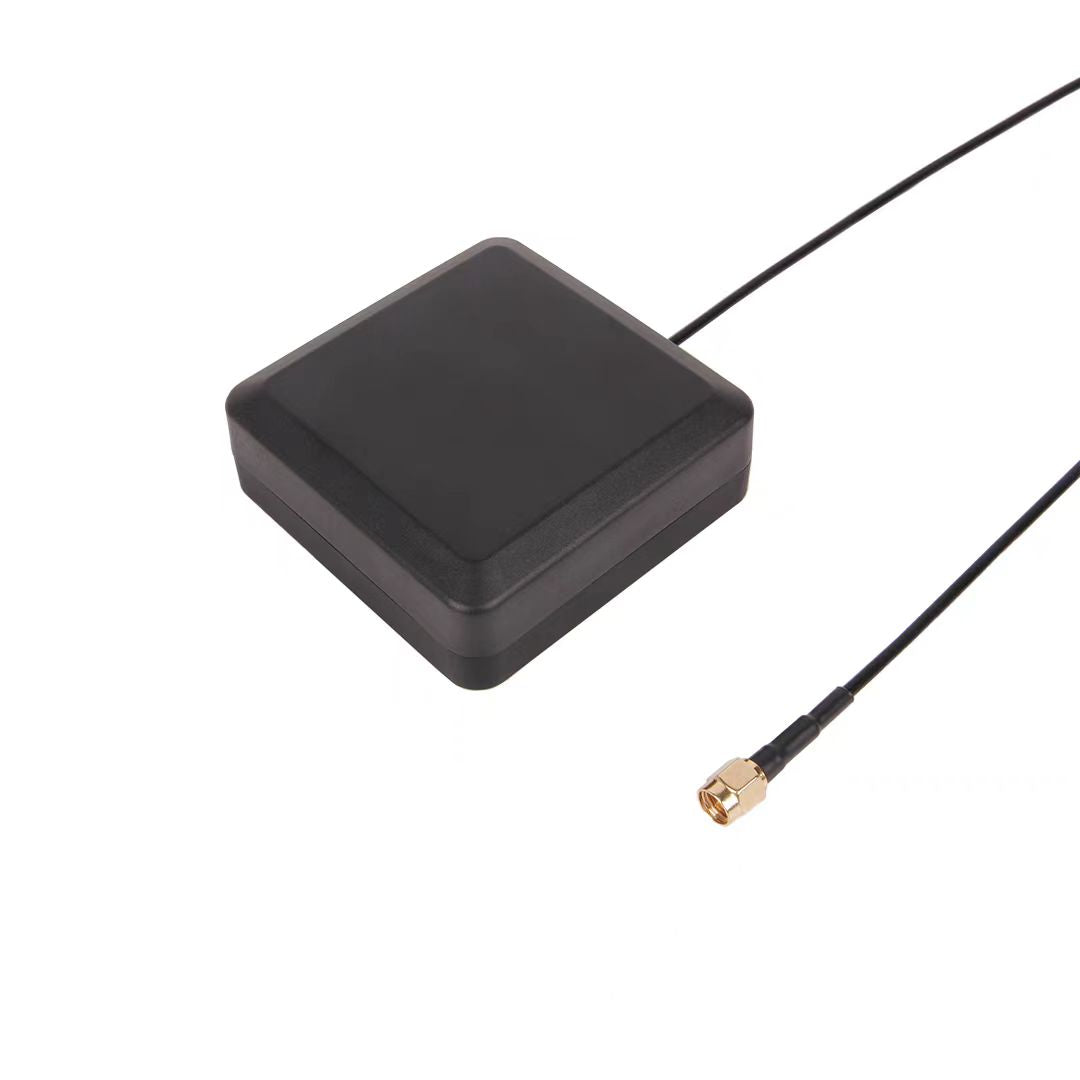

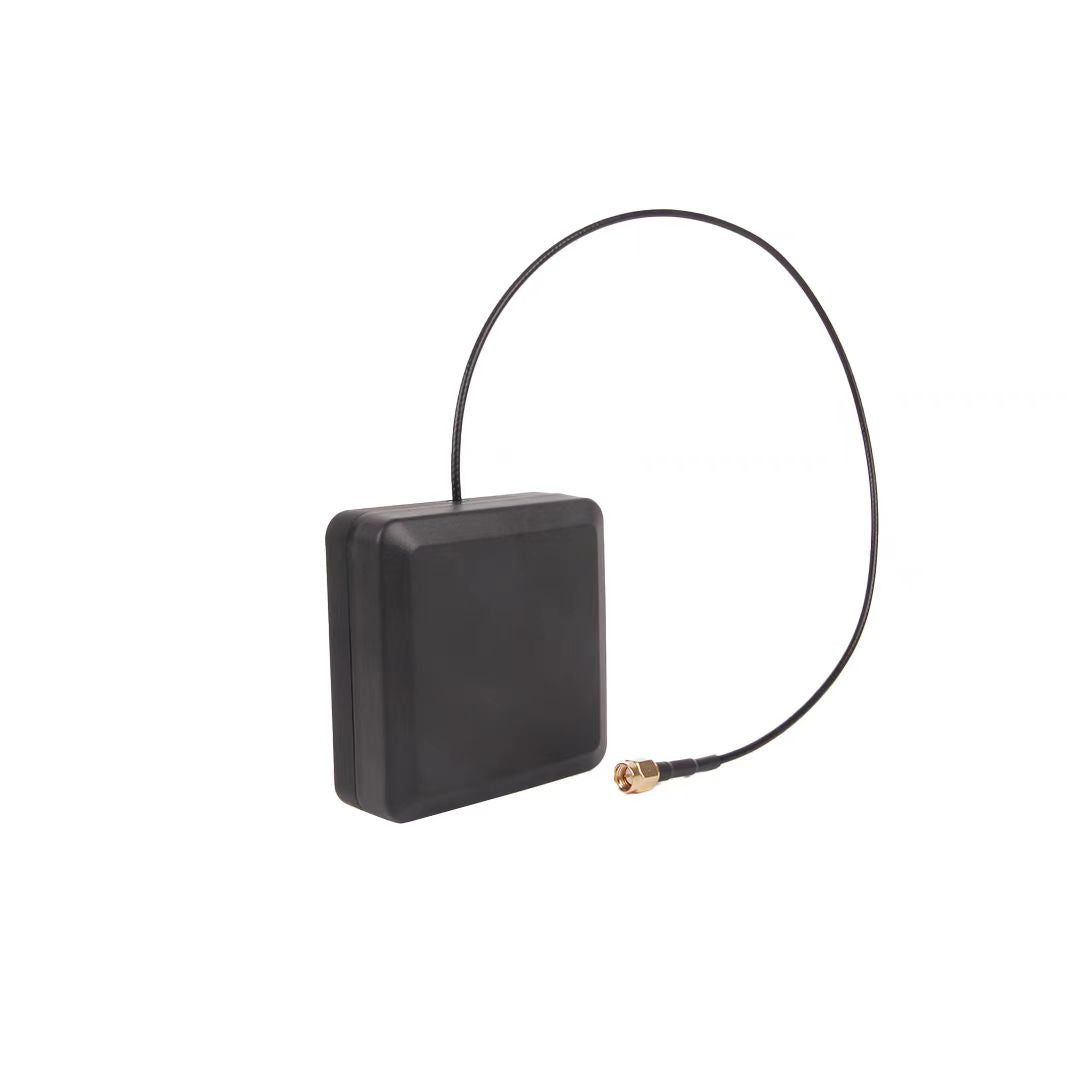

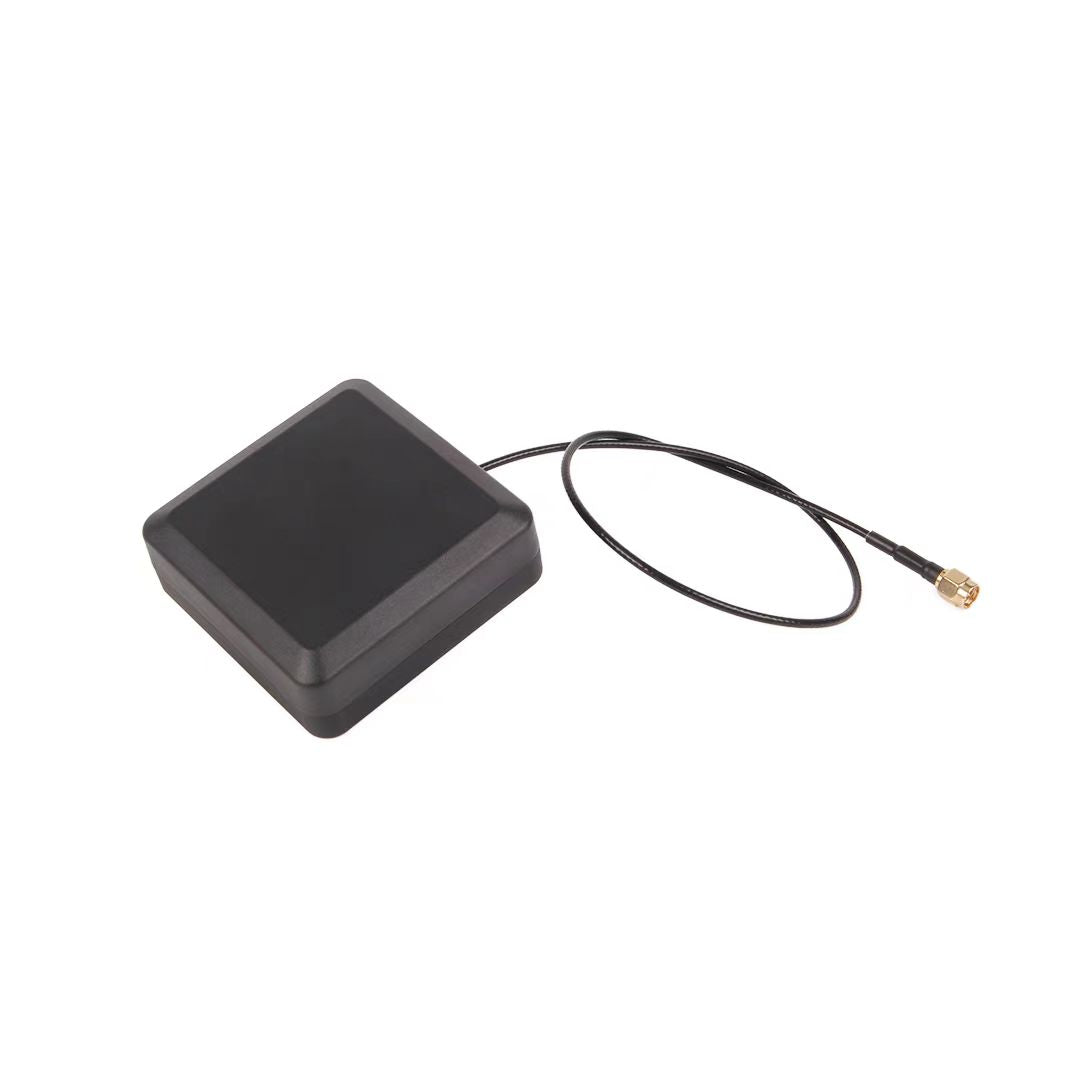

Antennes patch réseau vertical de haute précision (IP67)

Vue d'ensemble

L'antenne patch à réseau vertical de haute précision est un système d'antenne avancé à gain élevé, conçu pour les applications professionnelles de drones, offrant une navigation, un suivi et un contrôle inégalés sur plusieurs constellations satellitaires. Elle prend en charge la couverture pleine bande pour le GPS (L1/L2/L5), le GLONASS (L1/L2/L3), le BeiDou (B1/B2/B3) et Galileo (E1/E5a/E5b/E6), assurant une précision de positionnement global supérieure dans divers environnements opérationnels.

Au cœur du système, on trouve une antenne patch céramique empilée durable, renforcée par quatre réseaux d'antennes verticales de précision positionnés de chaque côté. Cette conception innovante maximise la réception du signal et la précision, tout en minimisant efficacement l'impact de la dégradation du signal dans les terrains complexes et les zones urbaines.

Offrant une performance à gain élevé de 4,5 dBi avec une perte de signal ultra-faible, l'antenne dispose également d'une large largeur de faisceau qui couvre une vaste plage de fréquences avec un gain marginal impressionnant. L'amplificateur à faible bruit (LNA) avancé intègre un filtrage de signal amélioré, une forte réjection hors bande, une réduction des interférences électromagnétiques et une capacité robuste de réduction des trajets multiples. Grâce à sa durabilité IP67, l'antenne est conçue pour fonctionner de manière fiable dans les environnements les plus difficiles, garantissant des performances durables dans les applications exigeantes.

Caractéristiques principales

• Prise en charge multi-constellations : Fonctionne avec les systèmes GPS, GLONASS, BeiDou et Galileo pour un positionnement global précis.
• Conception à réseau vertical : Quatre antennes verticales combinées à un patch céramique empilé central améliorent la réception du signal et minimisent la dégradation dans les environnements difficiles.
• Performances à gain élevé : Offre un gain de 4,5 dBi avec une perte de signal minimale, assurant une connectivité forte et à longue portée.
• Large couverture de fréquence : Offre une large largeur de faisceau pour des performances constantes sur diverses fréquences.
• Technologie LNA avancée : Filtre efficacement les signaux, forte capacité anti-interférence et réduit les effets de trajets multiples pour une meilleure intégrité du signal.

• Conception durable : IP67, construite pour résister aux conditions difficiles, offrant une protection contre la poussière et l'eau pour des performances fiables dans des environnements exigeants.

Applications typiques :

• Drones et UAV
• Équipement d'arpentage
• Agriculture de précision
• Véhicules autonomes
• Systèmes d'information géographique (SIG)
• Systèmes de navigation de haute précision

Spécification

Antenne

• Gamme de fréquences
  • BDS B1/B2/B3, GPS L1/L2/L5
  • GLONASS L1/L2/L3
  • Galileo E1/E5a/E5b/E6
• Impédance : 50 ohms
• Polarisation : polarisation circulaire à droite
• Rapport axial de l'antenne : ≤3dB
• Angle de couverture horizontale : 360°
• Gain maximal : 4dBi

Amplificateur à faible bruit (LNA)

• Gain : 33±2dB
• Taux d'ondes stationnaires de sortie : ≤2.0
• Figure de bruit : ≤2.0dB

Données électriques

• Tension de fonctionnement : +3.3V～+12VDC
• Courant de fonctionnement : ≤60mA

Données mécaniques

• Taille de l'antenne : 75mm75mm26mm (sans le câble du connecteur)

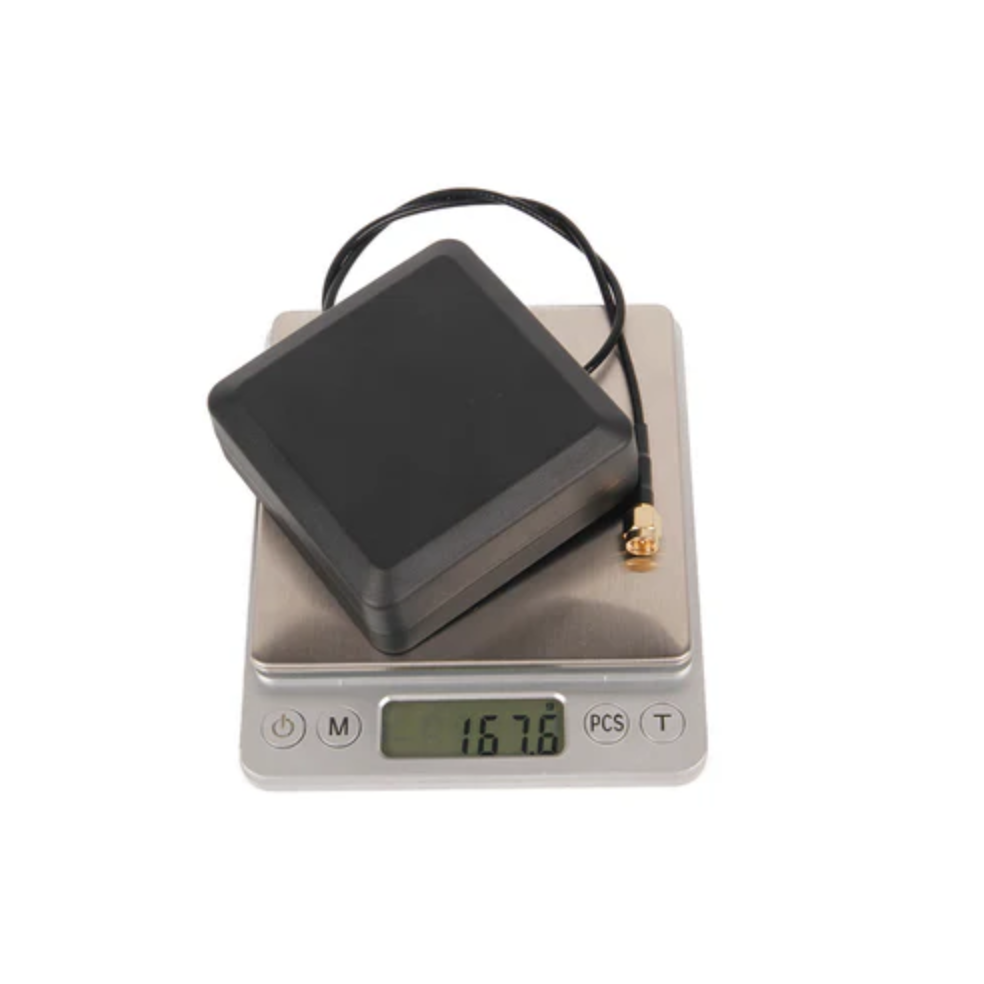

• Poids : ≤180g
• Type de connecteur : SMA-J, câble noir RG316
• Environnement de travail :
  • Température de fonctionnement : -40℃～+85℃
  • Température de stockage : -55℃～+85℃
  • Humidité : 95% sans condensation
• Indice de protection IP : IP67

Dimension

Modèles GNSS compatibles :

• H-RTK mosaic-H
• H-RTK Unicore UM982

• DroneCAN H-RTK F9P Hélice

• H-RTK F9P Hélice

• Tout système GNSS utilisant des bandes de fréquences similaires et un connecteur SMA

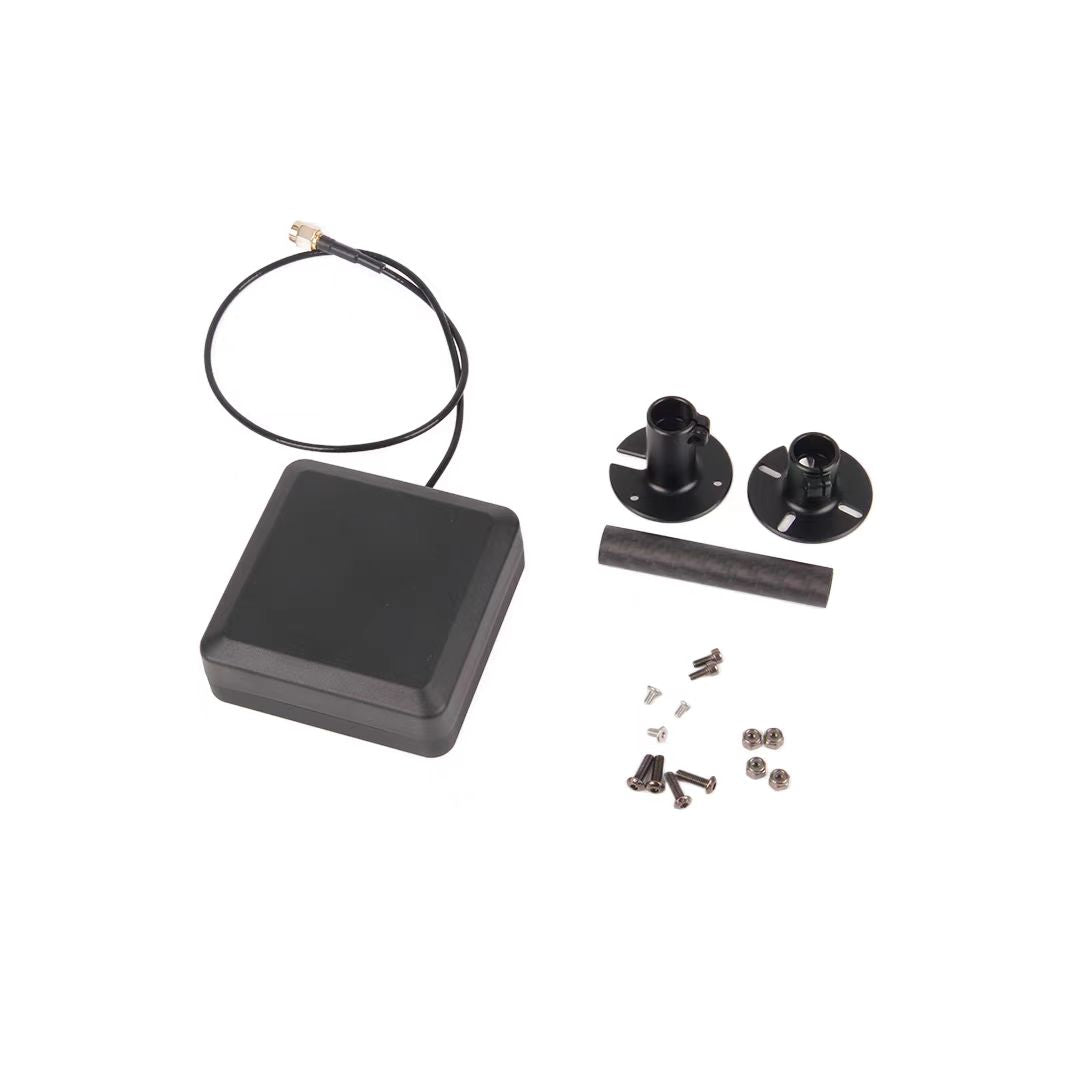

Contenu de l'emballage :

• 1x Antennes patch à réseau vertical de haute précision

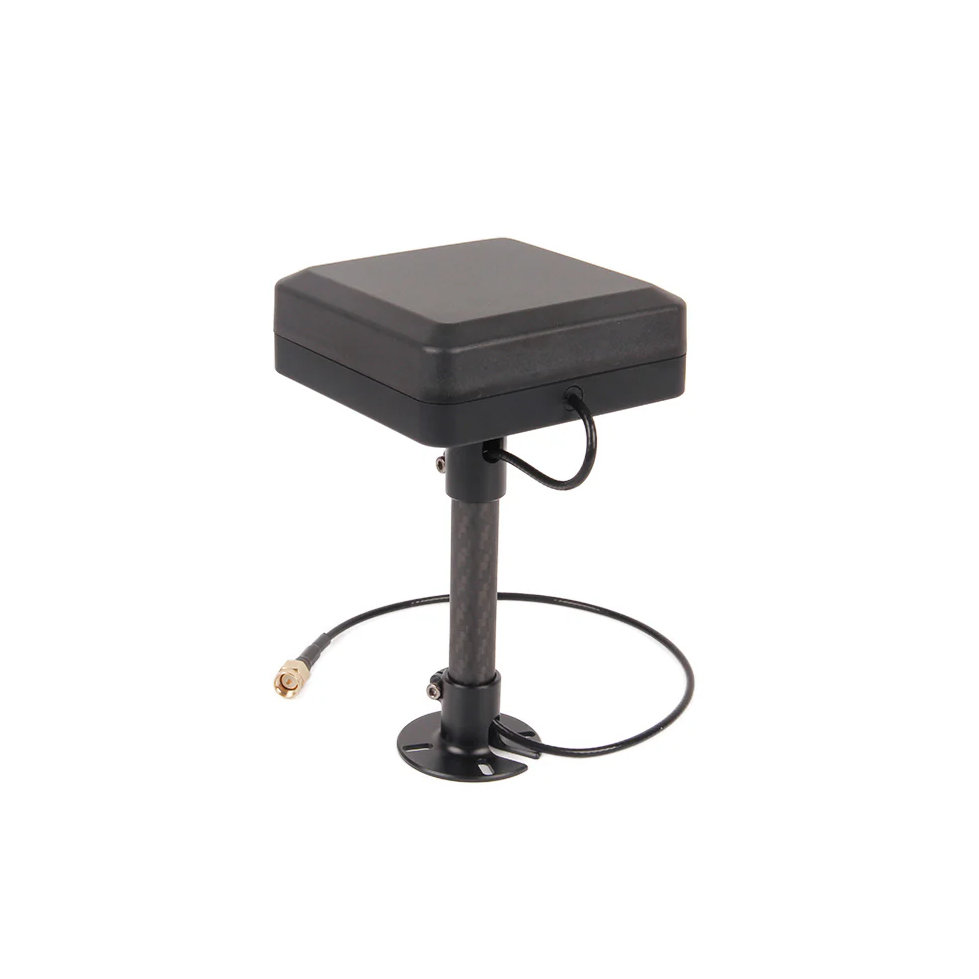

• 1x Support GPS fixe en fibre de carbone
