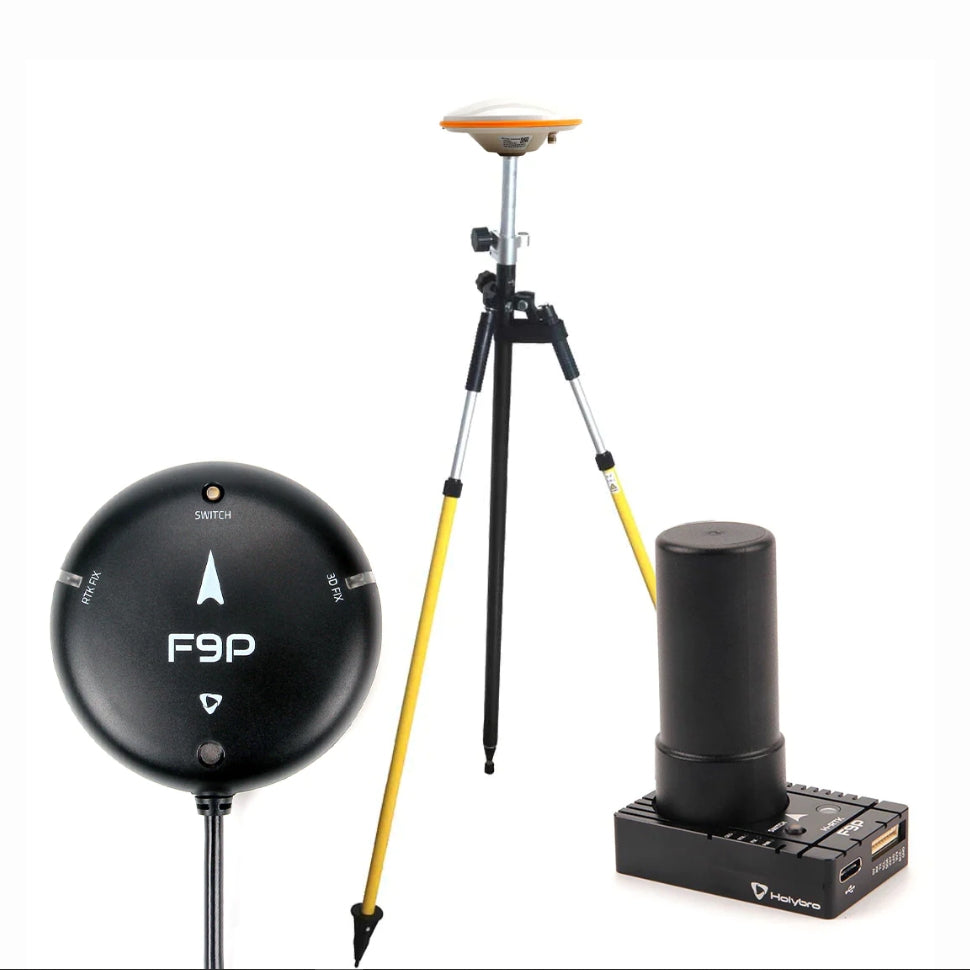

Série GNSS H-RTK F9P (boussole IST8310)

Le H-RTK F9P est la dernière série de systèmes de positionnement GNSS différentiels de haute précision de Holybro. Ce système offre un RTK multi-bandes avec des temps de convergence rapides et des performances fiables, une réception simultanée du GPS, GLONASS, Galileo et BeiDou, ainsi qu'un taux de rafraîchissement rapide pour les applications hautement dynamiques et à volume élevé avec une précision centimétrique. Il utilise un module UBLOX ZED-F9P, une boussole IST8310 et un indicateur LED tricolore. Il dispose également d'un interrupteur de sécurité intégré pour une utilisation simple et pratique.

Nous avons conçu différents modèles à choisir, chacun avec une taille et une conception d'antenne différentes pour répondre aux divers besoins des clients.

Remarque : Le pilote du voyant d'état a changé. Cette LED est prise en charge dans PX4 1.14, ArduPilot 4.4.0 et versions ultérieures.

Spécification:

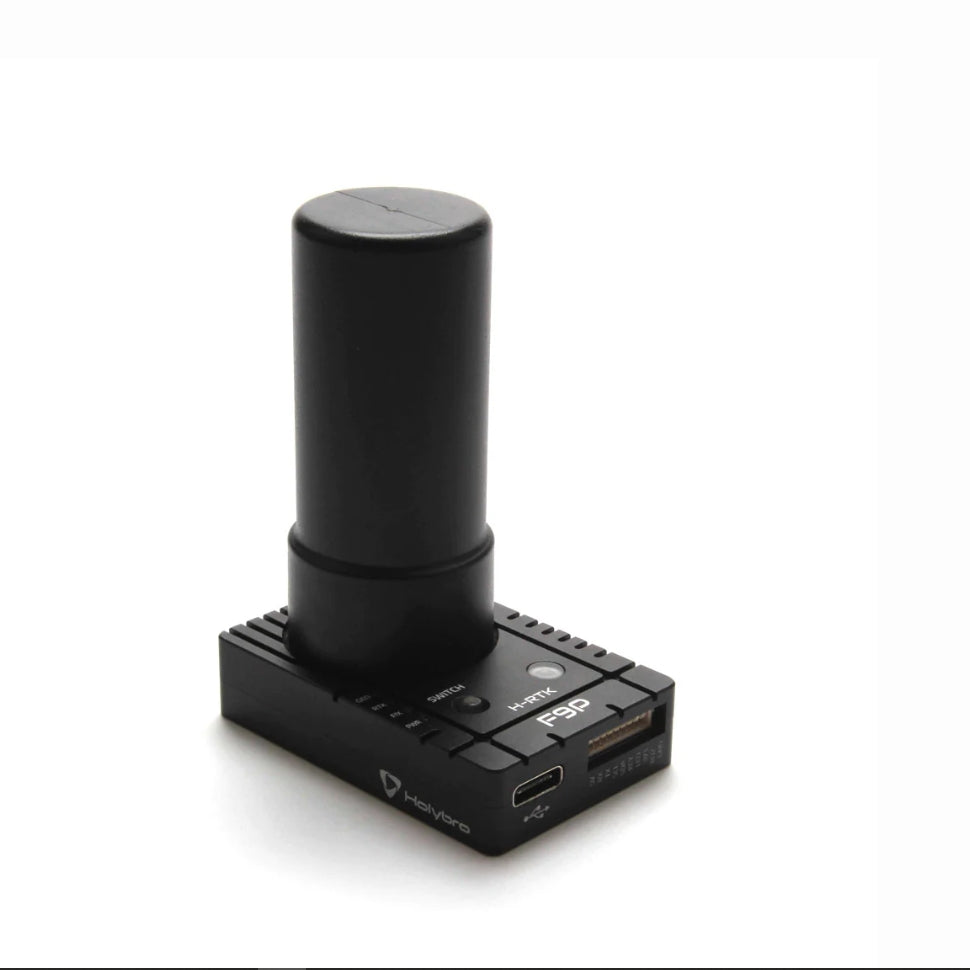

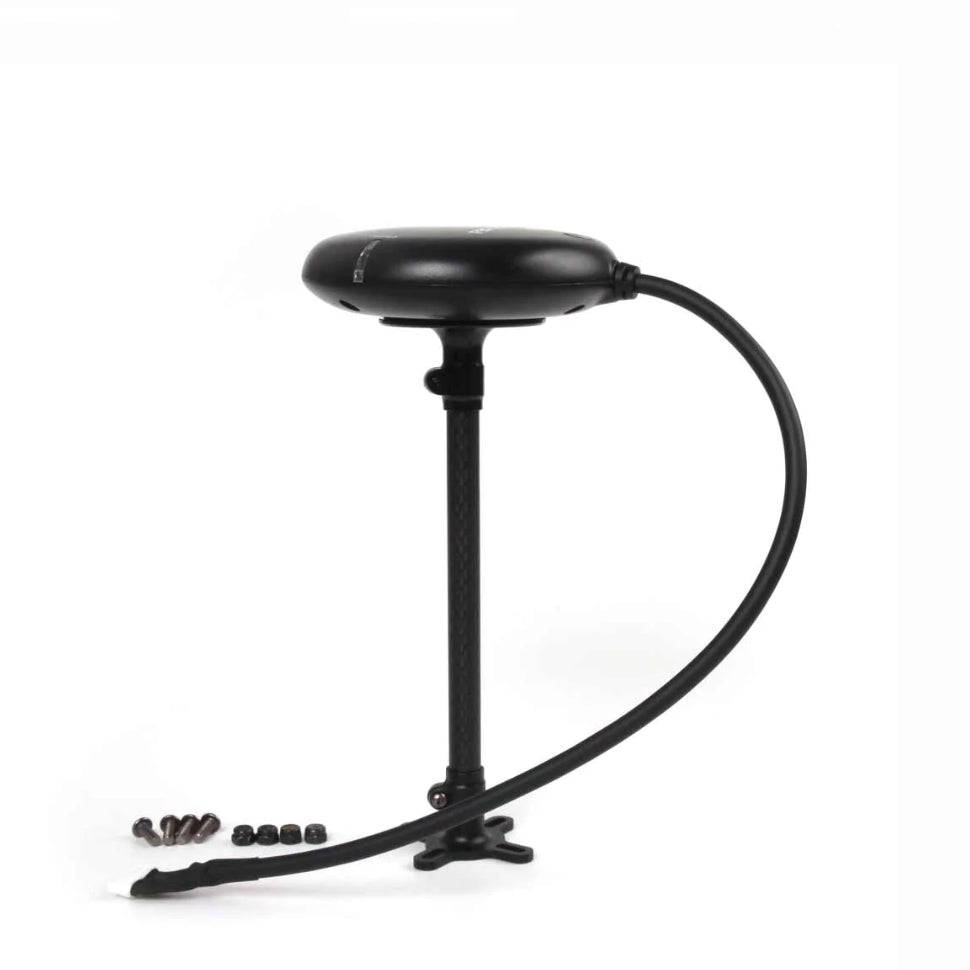

Modèle de produit	H-RTK F9P Rover	H-RTK F9P Hélice	H-RTK F9P Base
SKU	SKU12017 & SKU12025	SKU12018	SKU12022
Application	Rover (aéronef) uniquement	Rover (aéronef) ou station de base	Station de base uniquement
GNSS	GPS L1C/A GPS L2C GLONASS L1Oz GLONASS L2OFz) BeiDou B1 BeiDou B2Hz) Galileo E1-B/CH Galileo E5b	GPS L1C/A GPS L2C GLONASS L1Oz GLONASS L2OFz) BeiDou B1 BeiDou B2Hz) Galileo E1-B/CH Galileo E5b	GPS L1C/A GPS L2C GLONASS L1Oz GLONASS L2OFz) BeiDou B1 BeiDou B2Hz) Galileo E1-B/CH Galileo E5b
Gain de crête des antennes (MAX)	L1 : 4,0 dBi L2 : 1,0 dBi	2 dBi	5,5 dBi
Gain LNA (typique)	20,5 ± 1 dB	33 ± 2 dB	40 ± 2 dB
Temps de première fixation	Démarrage à froid : ≤ 29 s Démarrage à chaud : ≤ 1 s	Démarrage à froid : ≤ 25 s Démarrage à chaud : ≤ 1 s	Démarrage à froid : ≤ 24 s Démarrage à chaud : ≤ 1 s
RTK-SurveyIn-Time	S/O	≤5 minutes à 2,0 m CEP	≤5 minutes à 1,5 m CEP
Débit de données et taux de rafraîchissement	BRUT: 20Hz Max RTK: 8Hz Max	BRUT: 20Hz Max RTK: 8Hz Max RTK base mobile: 5 Hz max	BRUT: 20Hz Max RTK: 8Hz Max RTK base mobile: 5 Hz max

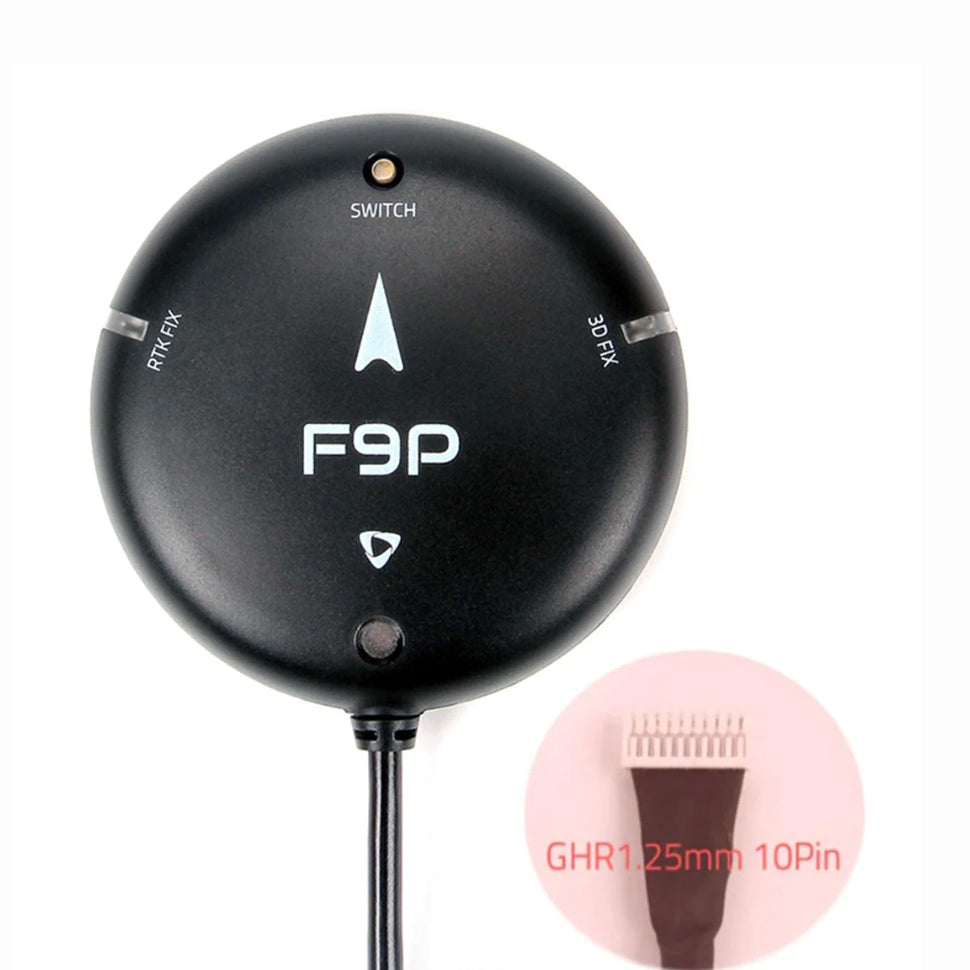

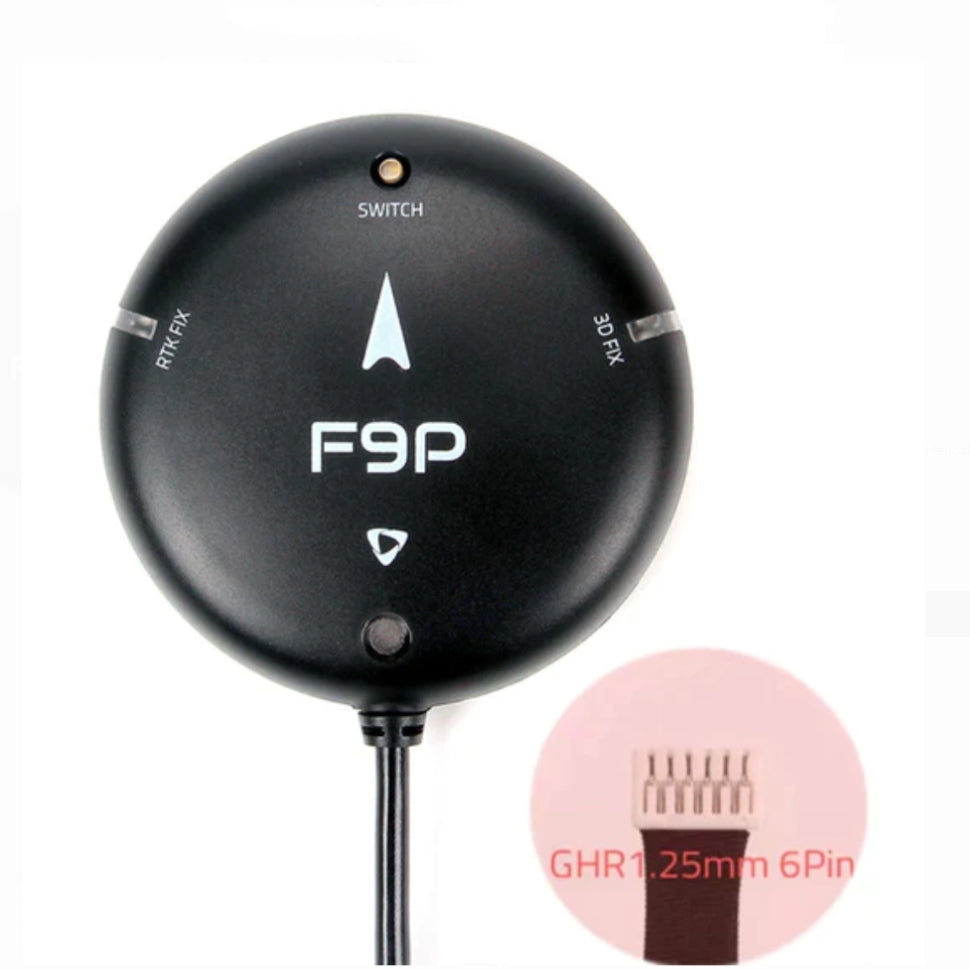

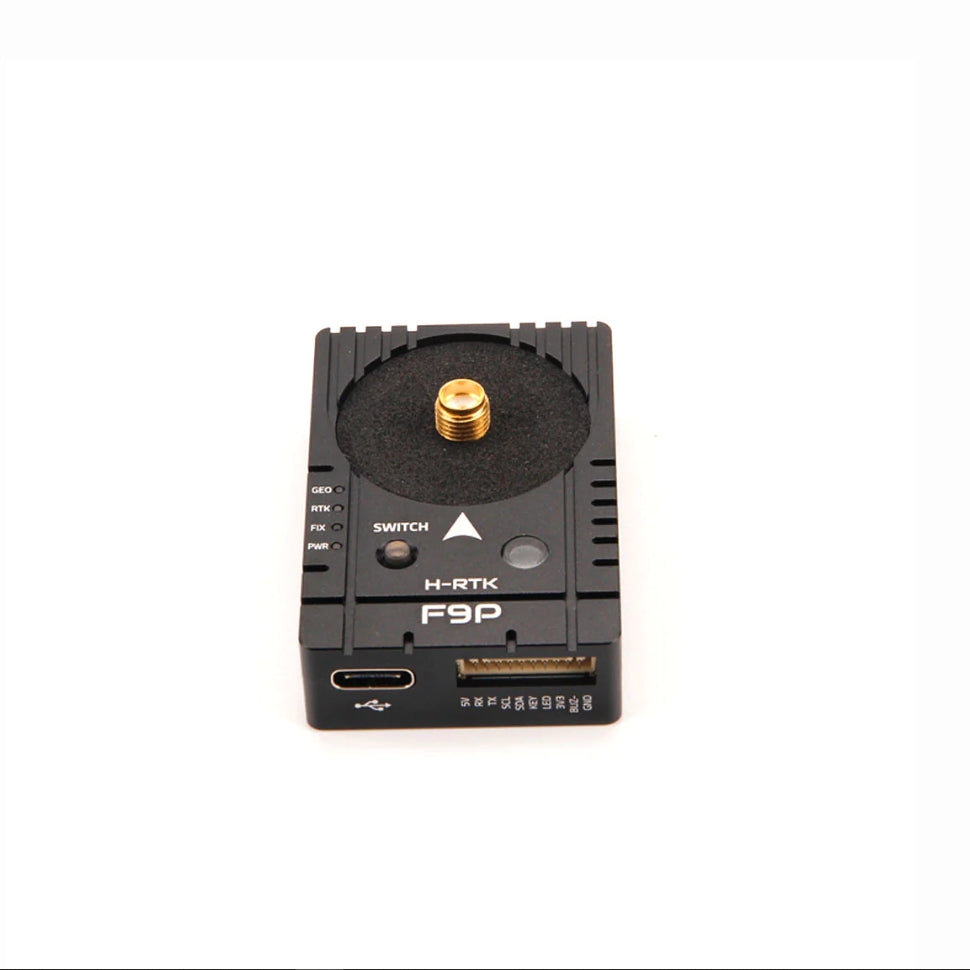

Port	Câble GH1.25 10 broches ou câble GH1.25 6 broches	Port 1: GH1.25 10 broches Port 2: USB Type-c Port 3: UART 2 (GH1.25 6 broches)	Port 1: GH1.25 10 broches Port 2: USB Type-c Port 3: UART 2 (GH1.25 6 broches)

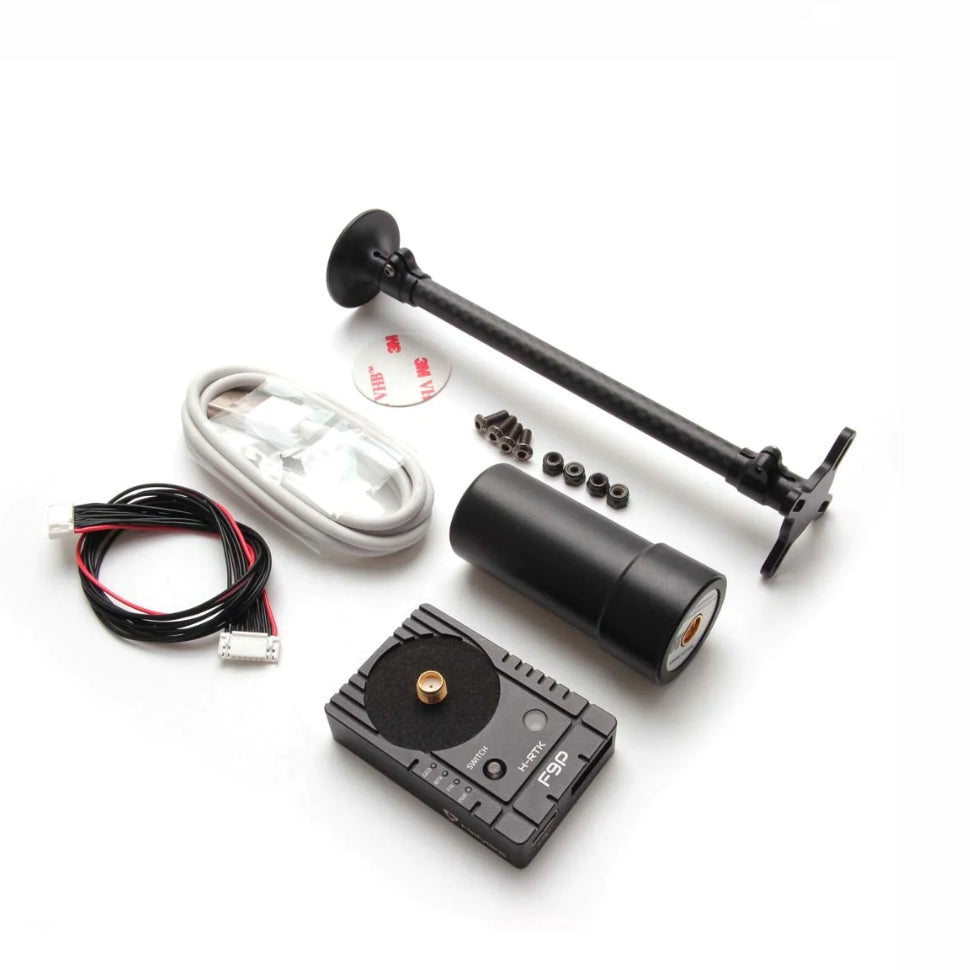

Longueur de câble	26cm	​ GH 10P: 150mm GH 10P: 400mm GH 10P vers 6P: 300mm	SMA-TNC: 5m

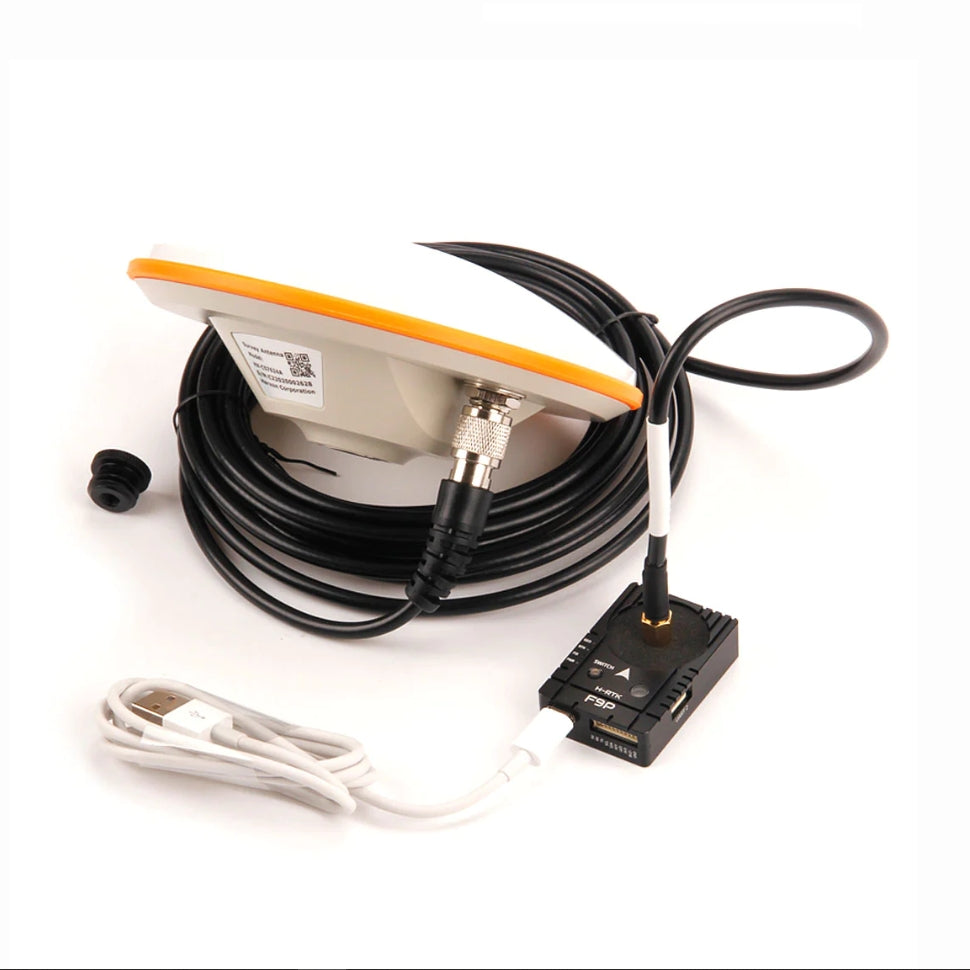

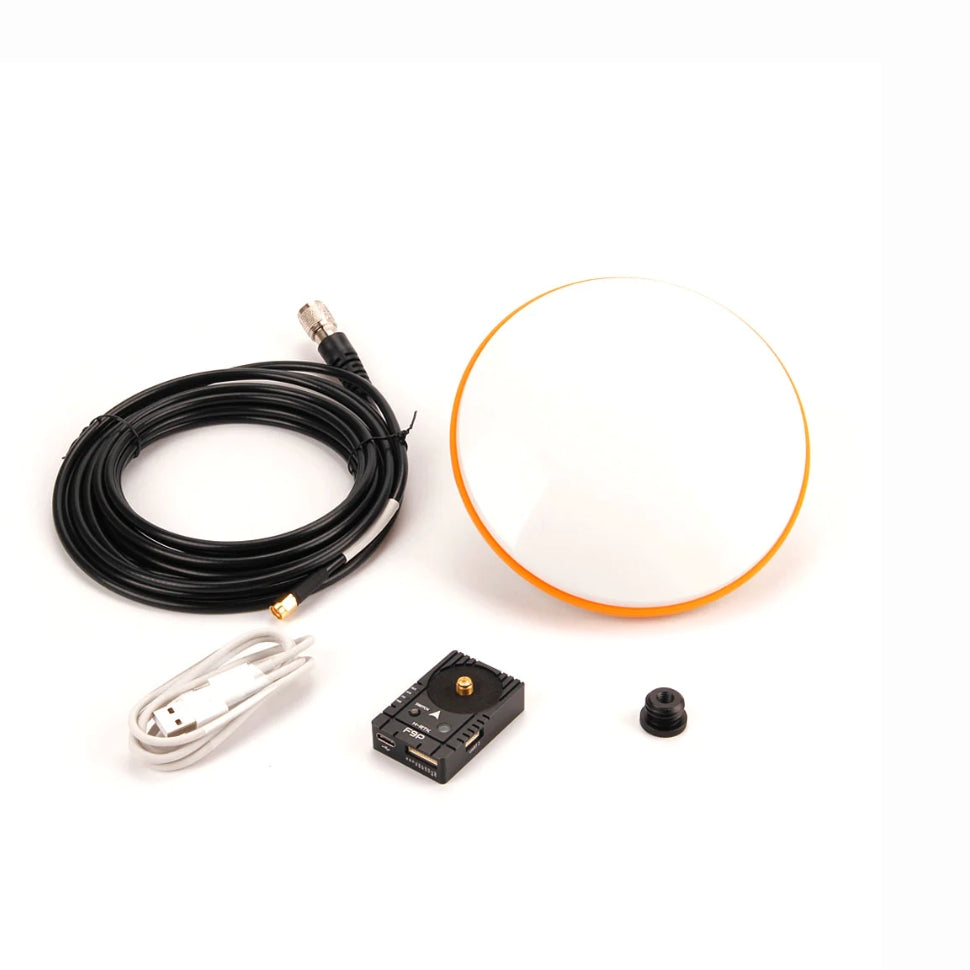

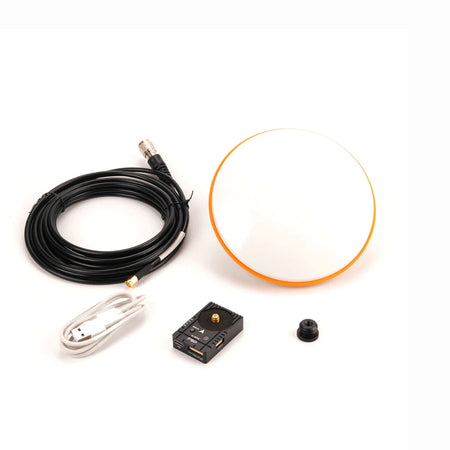

Type de connexion de l'antenne	N/A	Carte : SMA femelle Antenne : SMA mâle	Carte : SMA femelle Antenne : TNC femelle Câble SMA-TNC mâle-mâle longueur : 5m (inclus)
Débit en bauds :	115200 5Hz (par défaut) peut être réglé	115200 5Hz (par défaut) peut être réglé	115200 5Hz (par défaut) peut être réglé
Tension de fonctionnement :	4,75 V ~ 5,25 V	4,75 V ~ 5,25 V	4,75 V ~ 5,25 V
Consommation de courant	~250mA	~250mA	~250mA

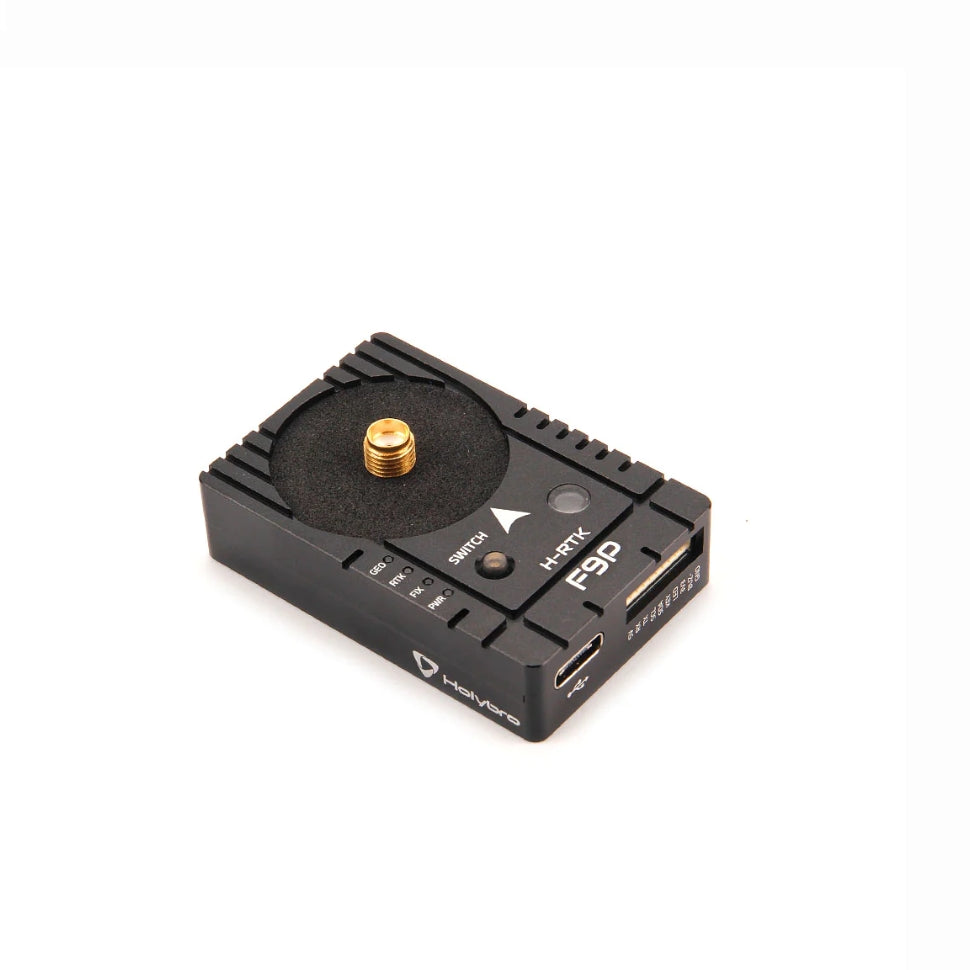

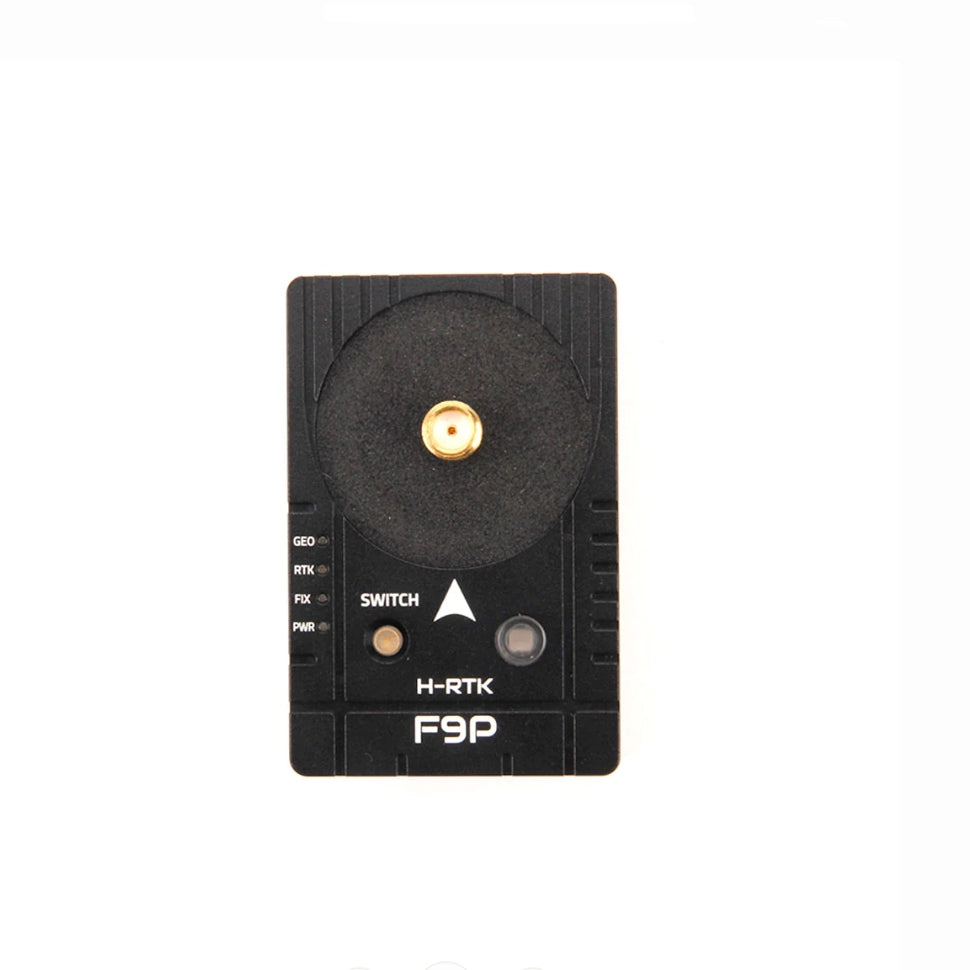

Dimensions	Diamètre : 76 mm Hauteur : 20 mm	Carte : 34,8 * 52,7 * 12,9 mm Diamètre de l'antenne : 27,5 mm Hauteur de l'antenne : 59 mm	Aperçu rapide ×
