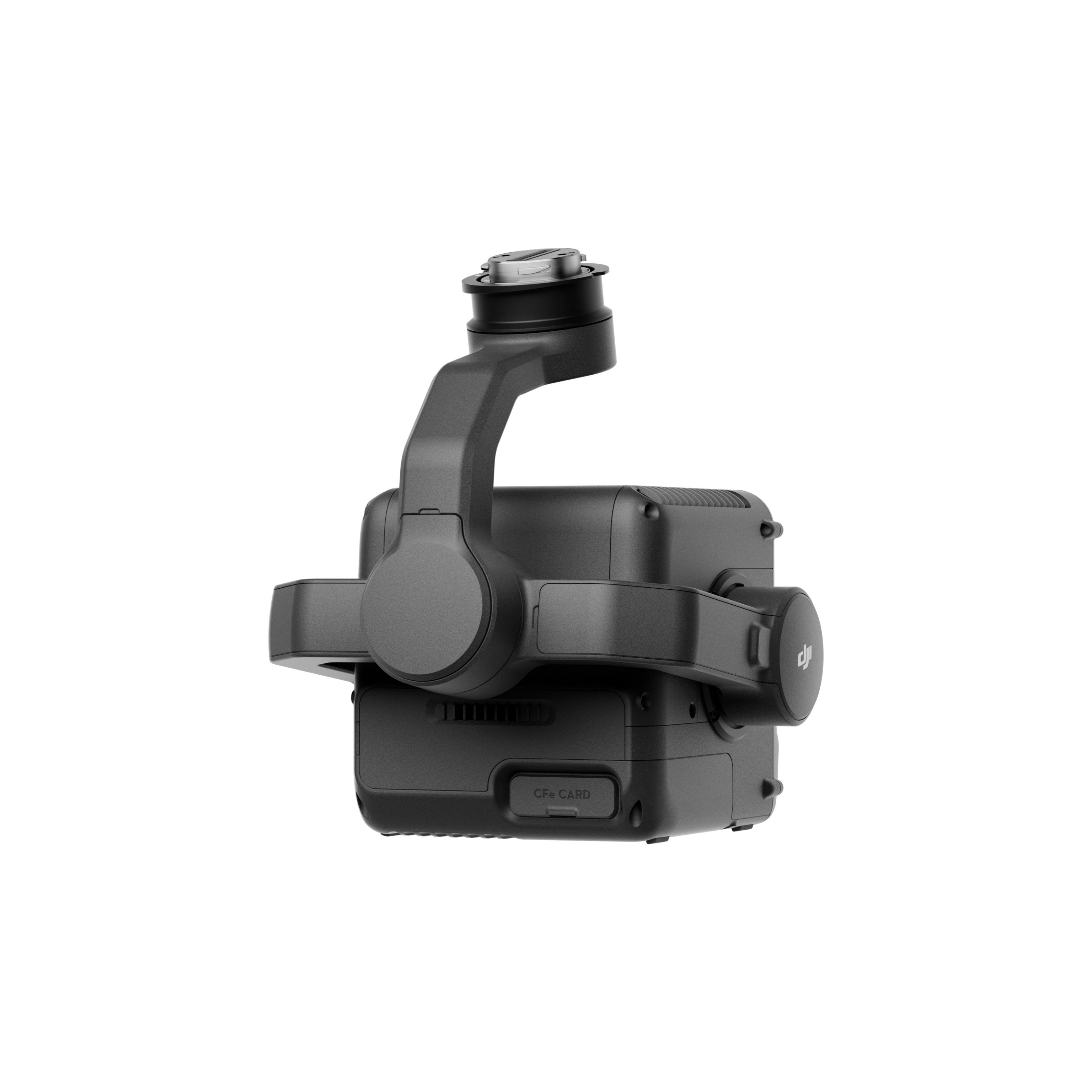

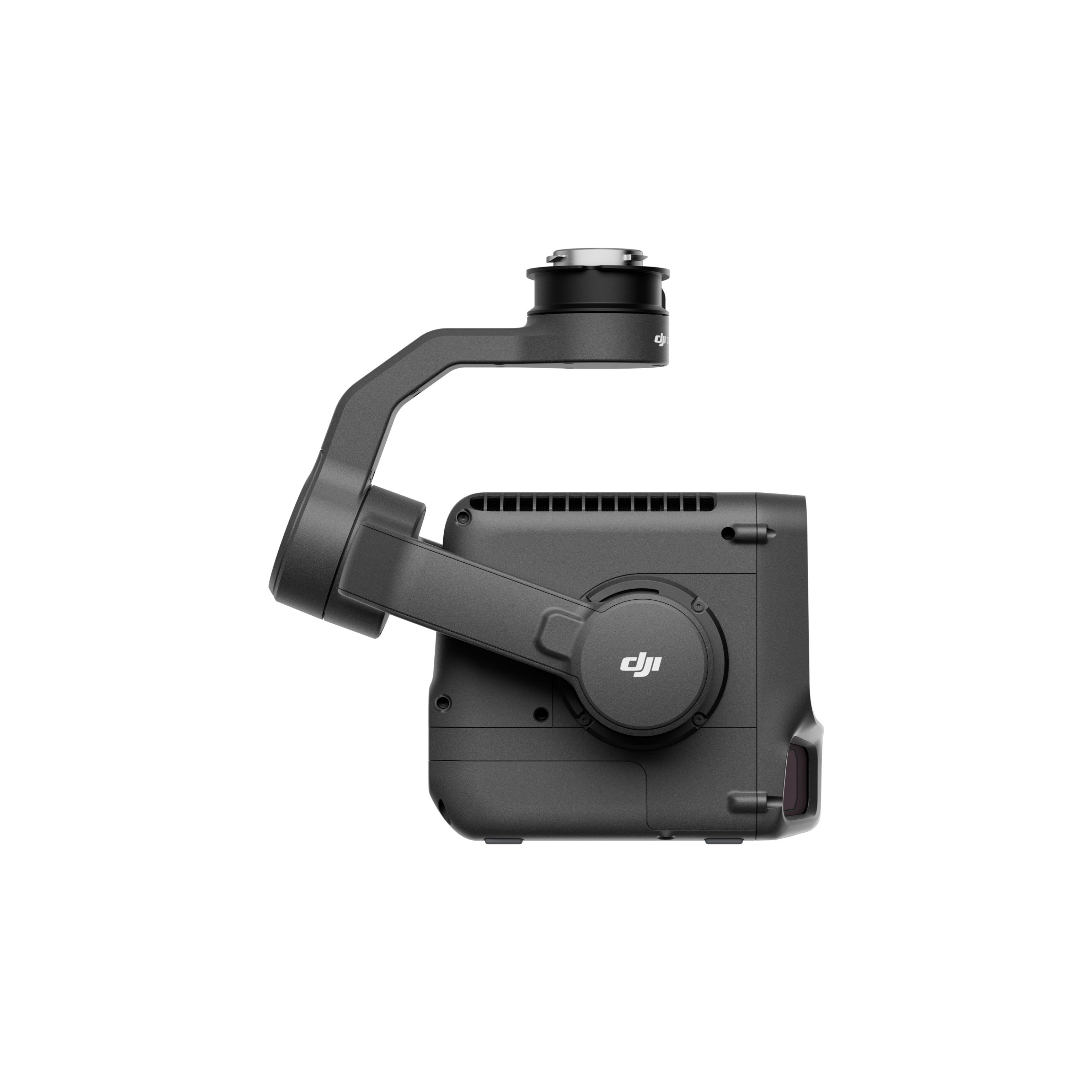

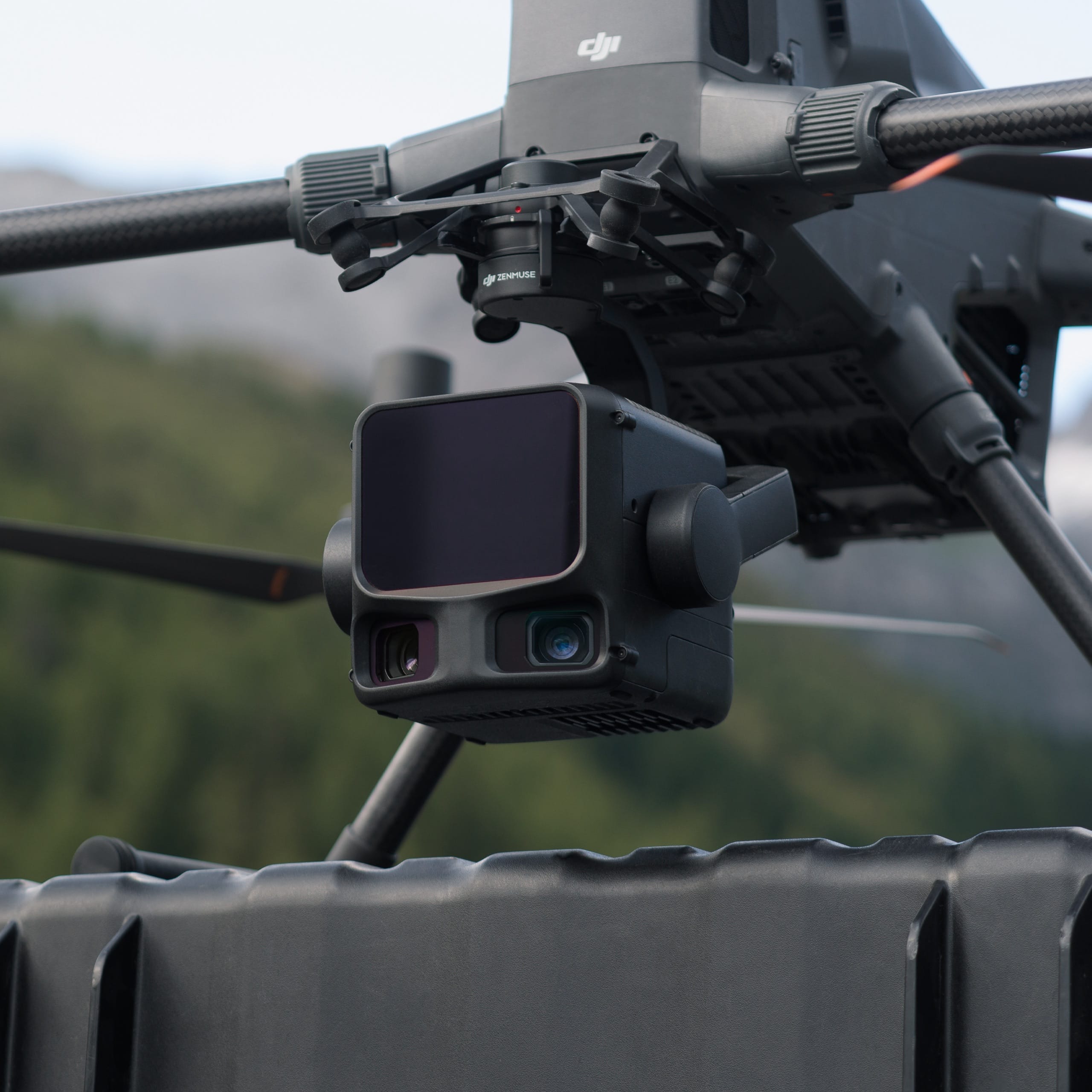

Module Lidar DJI Zenmuse L3

Le DJI Zenmuse L3 est le premier système LiDAR aérien de DJI à longue portée et de haute précision. Il redéfinit l'efficacité et la précision pour les professionnels de l'arpentage, de l'inspection et de la modélisation 3D.

• Portée Révolutionnaire : Jusqu'à 950 mètres sur les objets à faible réflectivité (10%).
• Précision Centimétrique : Atteint une précision verticale de 3 cm et horizontale de 4 cm à 120m d'altitude.
• Pénétration Supérieure : Jusqu'à 16 retours laser et une tache ultra-fine pour une capture détaillée sous la végétation.
• Fusion LiDAR + Double Caméra 100MP : Créez des nuages de points colorisés photoréalistes et des modèles 2D/3D en un seul vol.
• Écosystème Intégré : Traitement gratuit et puissant avec DJI Terra, et planification de mission intelligente avec DJI Pilot 2.

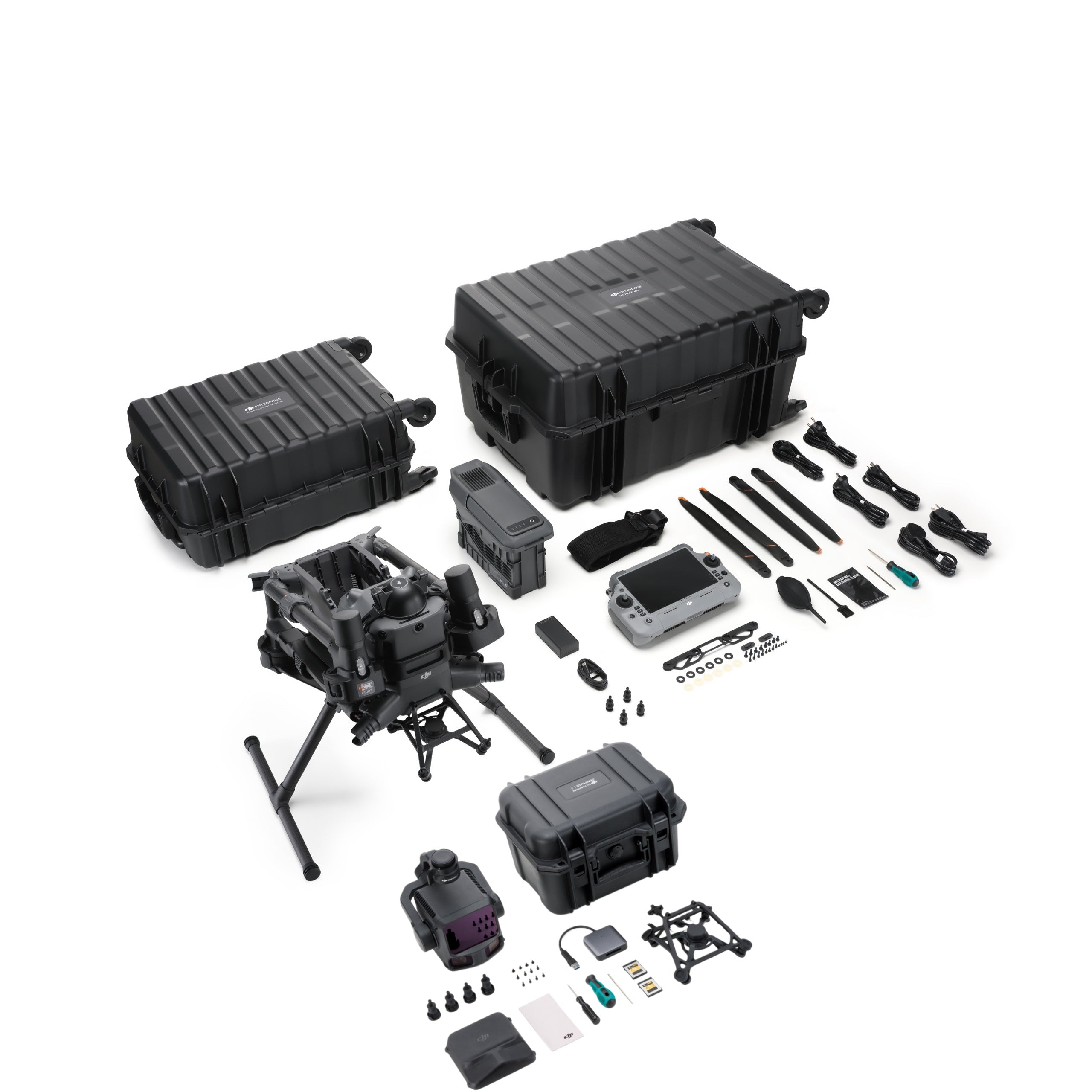

Exclusivité Matrice 400 : La Zenmuse L3 est l'outil définitif pour les professionnels qui exigent le meilleur.

Le DJI Zenmuse L3 est le premier système LiDAR aérien de DJI à longue portée et de haute précision. Il redéfinit l'efficacité et la précision pour les professionnels de l'arpentage, de l'inspection et de la modélisation 3D.

• Portée Révolutionnaire : Jusqu'à 950 mètres sur les objets à faible réflectivité (10%).
• Précision Centimétrique : Atteint une précision verticale de 3 cm et horizontale de 4 cm à 120m d'altitude.
• Pénétration Supérieure : Jusqu'à 16 retours laser et une tache ultra-fine pour une capture détaillée sous la végétation.
• Fusion LiDAR + Double Caméra 100MP : Créez des nuages de points colorisés photoréalistes et des modèles 2D/3D en un seul vol.
• Écosystème Intégré : Traitement gratuit et puissant avec DJI Terra, et planification de mission intelligente avec DJI Pilot 2.

Exclusivité Matrice 400 : La Zenmuse L3 est l'outil définitif pour les professionnels qui exigent le meilleur.

Le DJI Zenmuse L3 marque une nouvelle ère dans le domaine de l'acquisition de données 3D. Bien plus qu'une simple mise à jour, c'est une refonte complète de la technologie LiDAR aéroportée, conçue pour offrir une efficacité, une précision et une richesse de détails inégalées. Intégrant un capteur LiDAR de pointe, une double caméra RVB haute résolution et un système IMU de haute précision, la Zenmuse L3 est l'outil définitif pour les professionnels de l'arpentage, de l'ingénierie, de l'inspection d'infrastructures et de la foresterie.

L'Évolution des Performances LiDAR : Un Bond Quantique

La Zenmuse L3 n'est pas seulement une évolution, c'est une révolution. Elle surpasse ses prédécesseurs et la concurrence grâce à des avancées technologiques majeures qui se traduisent par des gains de productivité et une qualité de données spectaculaire.

Portée de mesure

Précision

RVB

Préchauffage

Performances LiDAR : La Puissance au Service de la Précision

Portée Exceptionnelle et Pénétration Supérieure

Avec une portée de mesure allant jusqu'à 950 mètres et la capacité de gérer jusqu'à 16 retours de signaux laser , la L3 transforme votre approche des projets de grande envergure. Volez plus haut et couvrez davantage de terrain à chaque passage, tout en capturant des détails fins sous la canopée forestière ou sur des structures complexes. La puissance laser de 1535 nm assure une pénétration exceptionnelle, vous offrant une vision claire du sol, même dans les conditions les plus difficiles. Pour une pénétration maximale dans la végétation, il est recommandé d'utiliser un taux de 350 kHz avec 16 retours.

Précision Centimétrique Fiable

La Zenmuse L3 atteint une précision verticale de 3 cm et horizontale de 4 cm à une altitude de 120 mètres. Cette performance remarquable est rendue possible par une combinaison de facteurs technologiques avancés. L'IMU de haute précision offre une exactitude angulaire de 0,01° et ne nécessite aucun temps de chauffe, vous permettant de démarrer vos missions instantanément. La taille ultra-petite du spot laser, avec un diamètre de seulement 41 mm à 120 m (80% plus petit que la L2), permet de détecter les objets les plus fins comme les lignes électriques et de générer des modèles 3D incroyablement nets. Le taux de points réglable jusqu'à 2 MHz offre une flexibilité complète pour s'adapter à chaque mission.

Taux de points

Altitude de vol

Trois Modes de Scan pour Chaque Application

La Zenmuse L3 propose trois modes de scan distincts pour s'adapter à vos besoins spécifiques. Le mode scan linéaire répétitif (H 80°, V 3°) se concentre sur une précision maximale. Le mode scan en étoile (H 80°, V 80°) offre un équilibre optimal entre précision et pénétration. Enfin, le mode scan non répétitif (H 80°, V 80°) est spécialement conçu pour maximiser la pénétration dans la végétation dense.

Double Caméra RVB : La Fusion Parfaite du LiDAR et de la Photogrammétrie

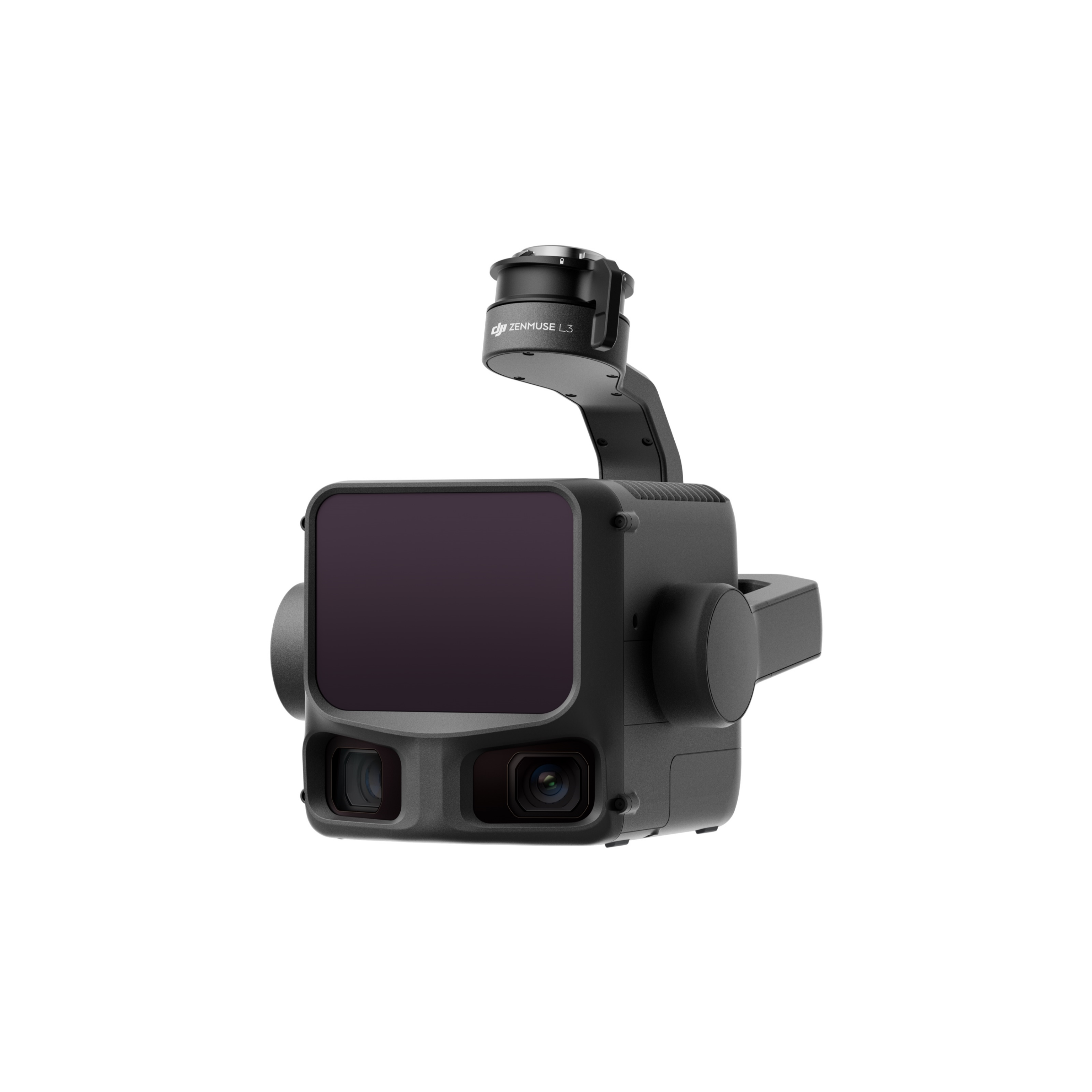

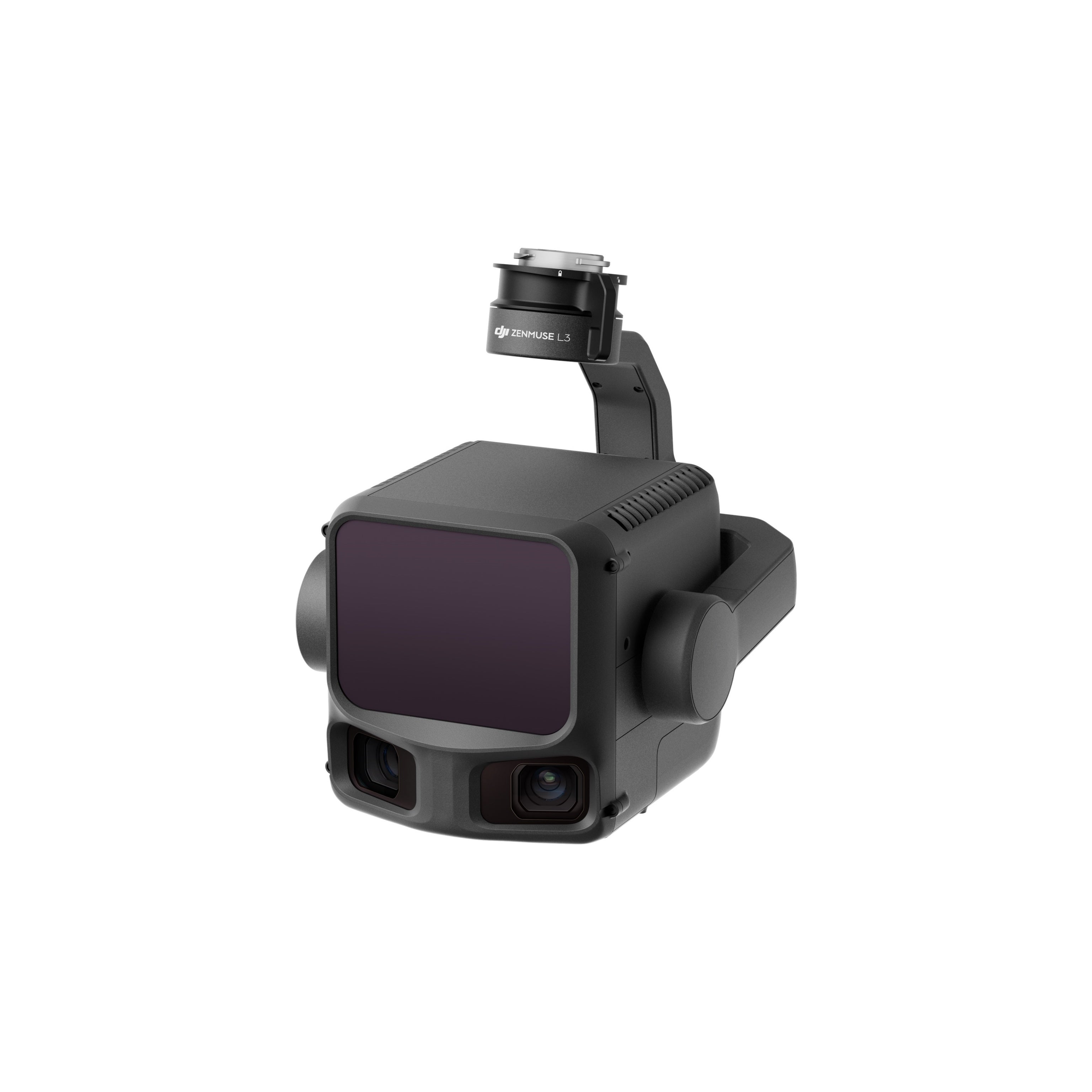

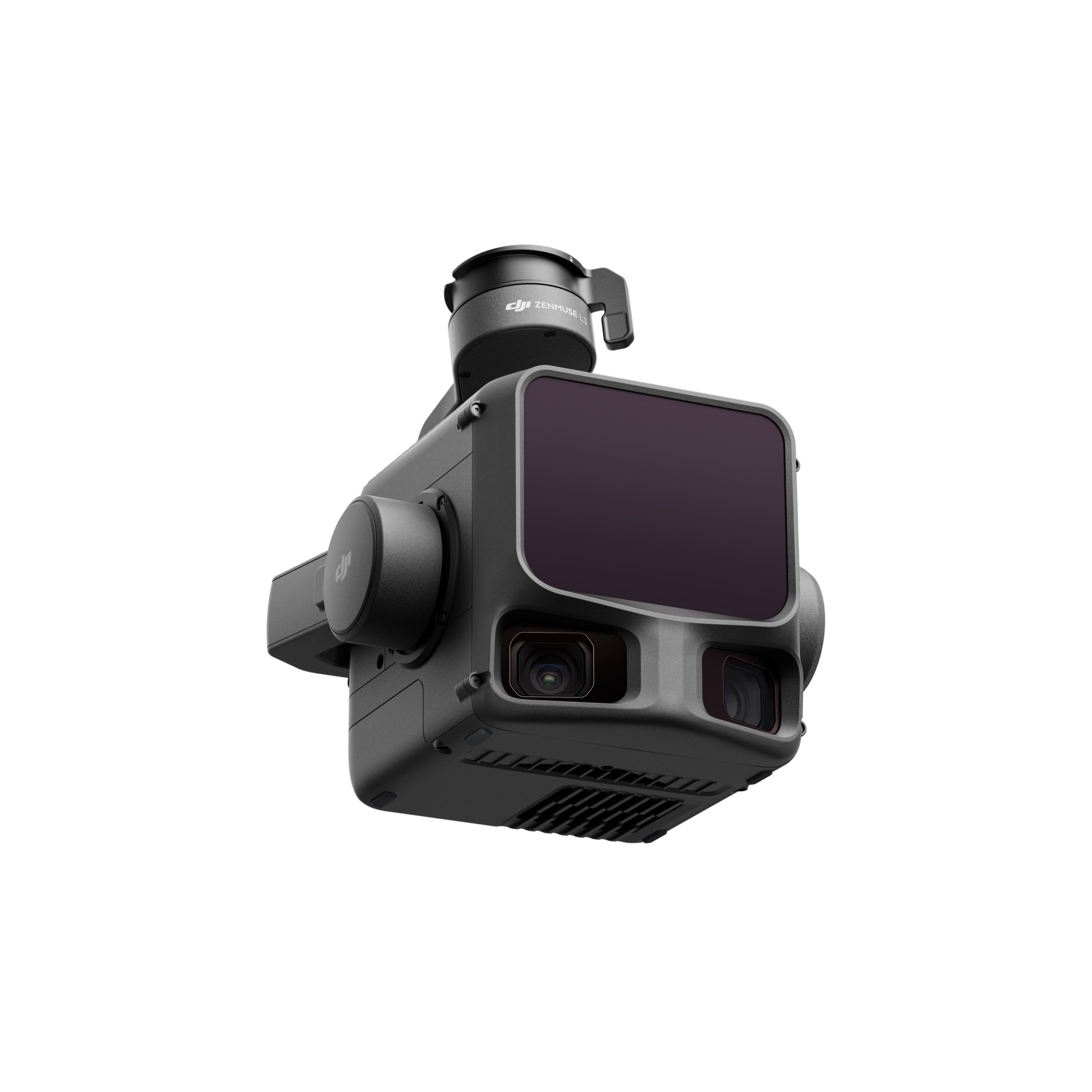

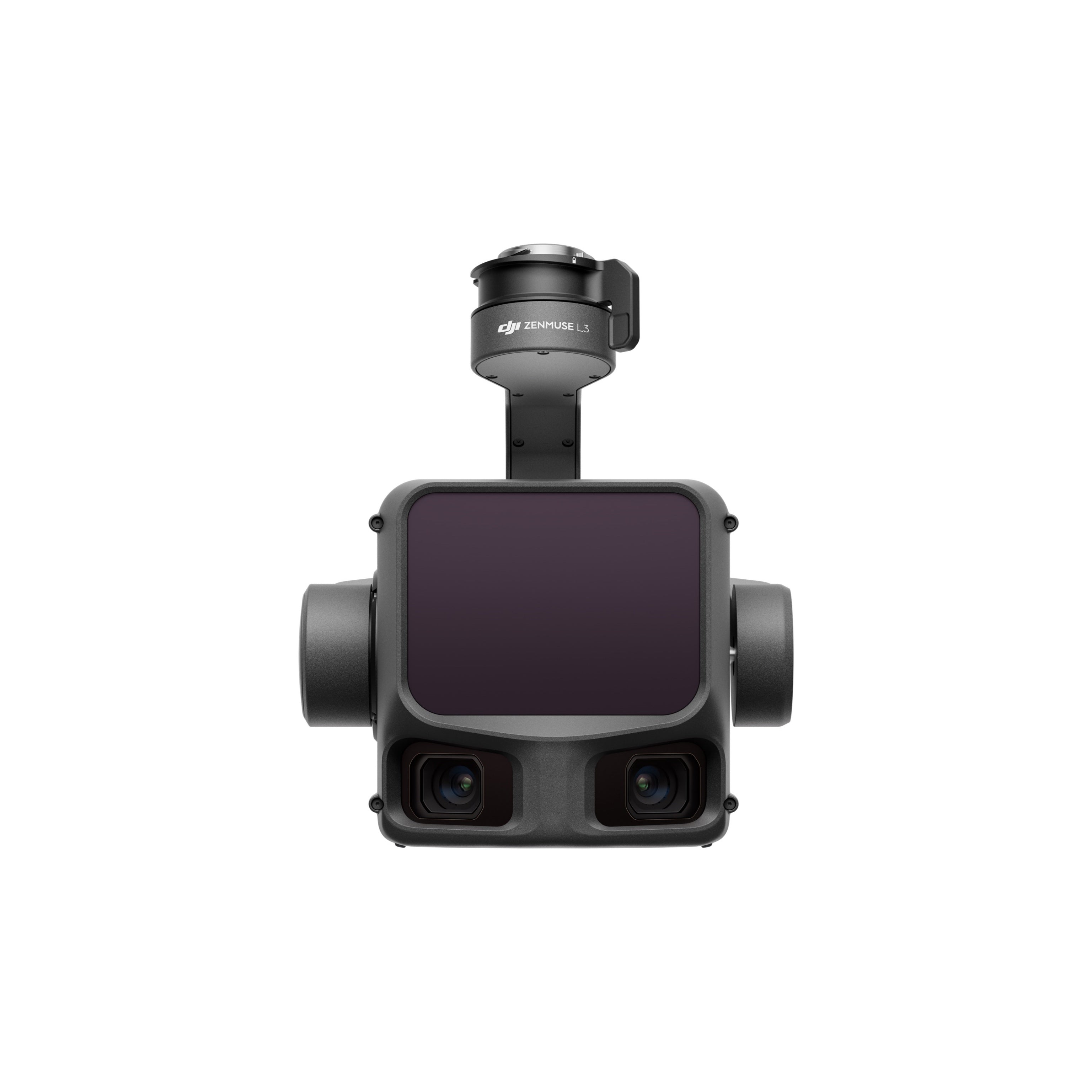

La Zenmuse L3 ne se contente pas de capturer la géométrie ; elle capture aussi la réalité en couleur. Équipée de deux caméras RVB avec un capteur Micro 4/3 totalisant 100 mégapixels, elle génère des nuages de points colorisés en temps réel et des images photogrammétriques d'une qualité exceptionnelle. Les caméras offrent un angle de vision ultra-large de 107°, soit 27° de plus que le FOV du LiDAR, garantissant une colorisation complète et des orthophotos de haute qualité. L'obturateur mécanique est évalué pour 500 000 cycles, assurant une durabilité à toute épreuve. Le GSD atteint 1,2 cm à 120 m d'altitude et 3 cm à 300 m, permettant des reconstitutions d'une précision remarquable.

Un Écosystème Logiciel Intégré et Puissant

La Zenmuse L3 s'intègre parfaitement dans l'écosystème DJI pour un flux de travail rationalisé de l'acquisition à la livraison finale.

DJI Pilot 2 : Planification et Acquisition Intelligentes

Planifiez vos missions de vol intelligentes avec plusieurs modes adaptés à chaque application. Le mode Route photogrammétrique est idéal pour la cartographie de grandes zones. La Route oblique permet une modélisation de haute précision avec une capture multidirectionnelle. La Route linéaire est parfaite pour la cartographie de corridors tels que les routes ou les voies ferrées. Le mode Suivi de ligne électrique assure une inspection automatique sécurisée des lignes électriques. DJI Pilot 2 offre également une visualisation du nuage de points en temps réel avec trois modes d'affichage (Nuage de points + Visuel, Visuel + FPV, Nuage de points + FPV), ainsi qu'une estimation de la densité du nuage de points avant même le décollage. Le télémètre laser intégré (RNG) offre une portée de 900m pour améliorer la sécurité des vols.

DJI Terra : Traitement Gratuit et Puissant

Bénéficiez d'un traitement de données gratuit et illimité avec DJI Terra. Le logiciel gère le calcul POS (Données POS et PPK local), l'optimisation de la précision, la fusion des données LiDAR et RVB, et génère des rapports de qualité complets en un seul clic. DJI Terra prend désormais en charge le Gaussian Splatting pour des reconstitutions 3D ultra-réalistes avec une compression optimale (format TerraGS n'occupant que 33% du PLY). La reconstruction par fusion permet la génération de cartes 2D (DOM et DSM) et de modèles 3D dans de nombreux formats (B3DM, PLY, OSGB, S3MB, OBJ, I3S). Le mode Performance Ultime améliore considérablement l'efficacité de la reconstruction sur les systèmes équipés de CPU Intel de 13ème ou 14ème génération et de Windows 11.

DJI Modify : Édition Avancée des Nuages de Points

Éditez et réparez vos nuages de points avec des outils avancés. DJI Modify prend désormais en charge l'édition de fichiers LAS de plus de 120 Go sur des ordinateurs avec 32 Go de RAM, l'édition de points de sol avec un aperçu du terrain en temps réel, et la mesure dans la vue Profil. Le logiciel prend également en charge les cartes graphiques NVIDIA RTX série 50 pour des performances optimales.

Fonctionnalités Avancées pour une Efficacité Maximale

Mesure en Temps Réel sur Site

DJI Pilot 2 permet des mesures en temps réel (points, lignes, surfaces, volumes) directement sur la radiocommande avec un aperçu du nuage de points. Cette fonctionnalité est idéale pour des enquêtes rapides ou la cartographie d'urgence. Le nuage de points est dilué à 5% pour une réactivité optimale, avec une précision réduite à 50%. Les mesures peuvent être synchronisées avec DJI FH2 (cloud) pour une analyse plus poussée et détaillée.

Recommandation Automatique des Paramètres

En fonction de l'altitude de vol définie, le système recommande automatiquement un taux de points LiDAR et une résolution de caméra appropriés. Cette fonctionnalité est particulièrement utile pour les débutants, évitant de retarder l'avancement du travail à cause de réglages incorrects.

Cas d'Utilisation Détaillés

Topographie et Cartographie à Grande Échelle

Grâce à sa longue portée et sa haute précision, la Zenmuse L3 peut réaliser des relevés topographiques à l'échelle 1:1000 ou mieux, sur de vastes zones. Couvrez des centaines de kilomètres carrés avec une efficacité inégalée. La portée de 950m permet de voler à haute altitude pour une couverture maximale, tout en conservant une précision centimétrique.

Inspection d'Infrastructures

Le mode Suivi de ligne électrique et la finesse du spot laser permettent une inspection sûre et détaillée des lignes électriques. Le système prend en charge les lignes de transmission avec une hauteur de suivi de 10 à 130 m (50 à 80 m recommandé) et les lignes de distribution avec une hauteur de suivi de 10 à 50 m (30 à 50 m recommandé). Le FOV large de 80° × 80° et la stabilité améliorée permettent d'identifier une plus large gamme de lignes électriques à la même hauteur. Aucun étalonnage de cap n'est requis, permettant un vol plus élevé pour une opération plus sûre. La L3 est également idéale pour l'inspection des voies ferrées, des barrages et des pylônes de transmission ultra-hauts.

Foresterie et Archéologie

La capacité de capturer jusqu'à 16 retours offre une pénétration inégalée de la canopée, essentielle pour l'analyse de la biomasse, la classification des espèces, ou la découverte de vestiges sous la végétation. La Zenmuse L3 permet de modéliser avec précision plusieurs couches de la canopée ainsi que le sol, ce qui était auparavant impossible avec des capteurs moins performants. Cette capacité est également précieuse pour l'enquête sur les aléas géologiques et l'archéologie des vestiges culturels.

Jumeaux Numériques et Ingénierie

La fusion des données LiDAR et des images haute résolution permet la création de modèles 3D photoréalistes pour la planification urbaine, le suivi de chantiers de construction et la gestion d'actifs. Le Gaussian Splatting offre un rendu visuel supérieur avec une compression optimale, permettant d'ouvrir des résultats à grande échelle (100 millions de points) en quelques secondes sur un ordinateur avec 4 Go de VRAM, avec une navigation fluide à 30+ FPS.

Spécifications Techniques Complètes

Température

Drone

Portée pratique

Taux de points

Laser

Modes de scan

Précision angulaire

Taux de rafraîchissement

Résolution totale

Intervalle de prise de vue min.

Portée maximale

Foire aux Questions (FAQs)

Q: Le Zenmuse L3 est-il compatible avec le Matrice 350 RTK ?
R: Non, le Zenmuse L3 est exclusivement compatible avec le drone DJI Matrice 400. Cette exclusivité est due à sa consommation électrique plus élevée (laser 1535 nm 100W), à son poids de 1,6 kg et à la nécessité d'utiliser le nouveau support de nacelle spécialement conçu pour le L3. L'alimentation de la nacelle du M350 ne répond pas aux exigences de la L3.

Q: Le traitement des données avec DJI Terra est-il réellement gratuit ?
R: Oui, le traitement des données Zenmuse L3 dans DJI Terra est entièrement gratuit et ne nécessite aucune licence supplémentaire. Toutes les fonctions de base et avancées sont incluses, notamment la reconstruction par fusion, le Gaussian Splatting, la classification des points de sol, la génération de DSM/DEM et de courbes de niveau, et les rapports de qualité complets. Un ordinateur avec 64 Go de RAM peut traiter des ensembles de données de plus de 100 km².

Q: Quel est l'avantage des 16 retours laser ?
R: Les 16 retours permettent une pénétration bien plus profonde de la végétation, offrant une modélisation détaillée de plusieurs couches de canopée et une capture précise des points de sol. Cette capacité est cruciale pour les applications forestières (analyse de la biomasse, classification des espèces), archéologiques (découverte de vestiges sous la végétation) et géologiques (étude des risques). Pour maximiser la pénétration, il est recommandé d'utiliser un taux de 350 kHz avec 16 retours plutôt que 2 MHz avec 4 retours.

Q : L'IMU nécessite-t-elle un temps de chauffe ?
R : Non, l'IMU du Zenmuse L3 ne nécessite aucun préchauffage. Il est prêt à l'emploi dès que le drone est allumé, ce qui permet de gagner un temps précieux sur le terrain. L'IMU atteint automatiquement son meilleur état de fonctionnement lors de l'entrée en fonctionnement pour une efficacité optimale. Le calage de cap et le calage roulis/tangage sont également effectués automatiquement pendant le vol.

Q : Puis-je prendre des mesures directement sur le terrain ?
R : Oui, DJI Pilot 2 permet d'effectuer des mesures en temps réel (points, lignes, surfaces, volumes) directement sur la radiocommande avec un aperçu du nuage de points. Cette fonctionnalité est idéale pour des investigations rapides ou la cartographie d'urgence. Le nuage de points est dilué à 5 % pour une réactivité optimale, avec une précision réduite à 50 %. Les mesures peuvent être synchronisées avec DJI FH2 pour des analyses plus avancées.

Q : Quels sont les formats de sortie pris en charge ?
R : DJI Terra prend en charge de nombreux formats de sortie. Pour les nuages de points : LAS, LAZ. Pour le Gaussian Splatting : TerraGS, PLY, 3D Tiles. Pour les modèles 3D : B3DM, PLY, OSGB, S3MB, OBJ, I3S. Pour les cartes 2D : GeoTIFF (DOM, DSM, DEM), Shapefile (contours). Cette flexibilité permet une intégration facile dans vos flux de travail existants.
