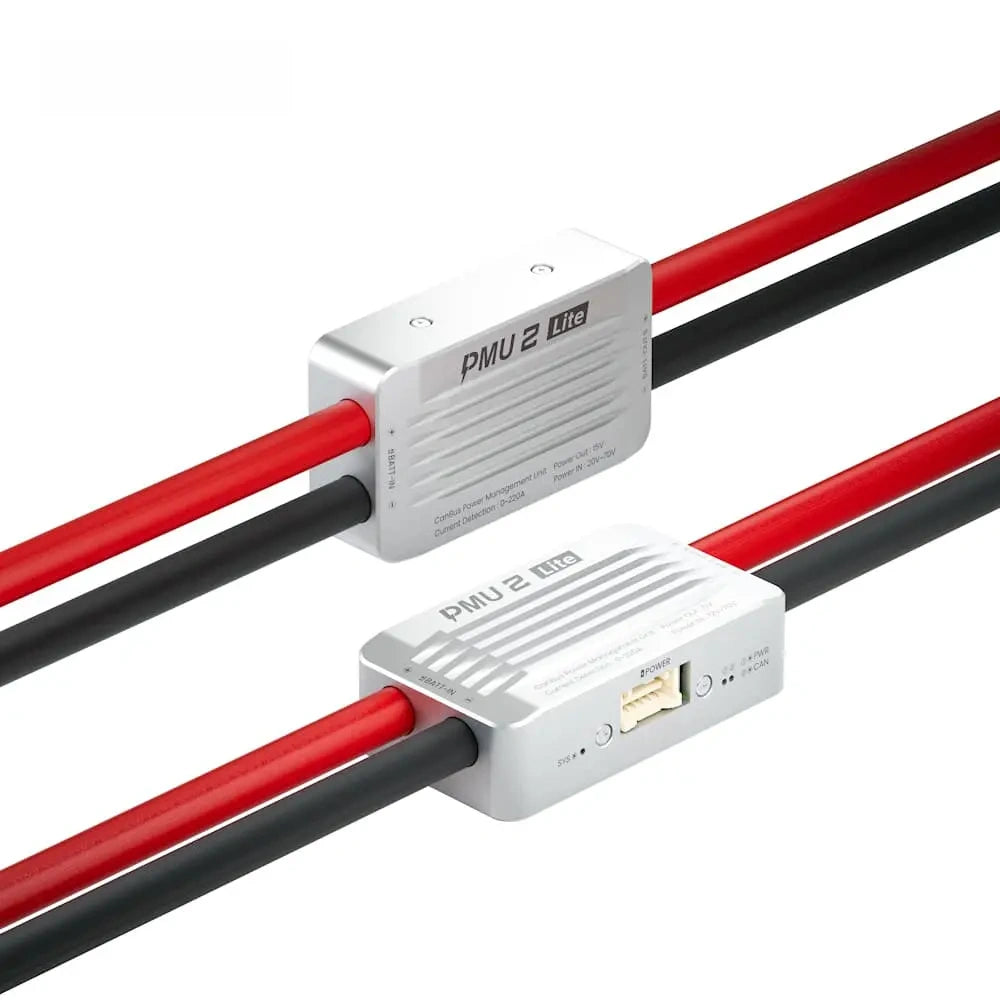

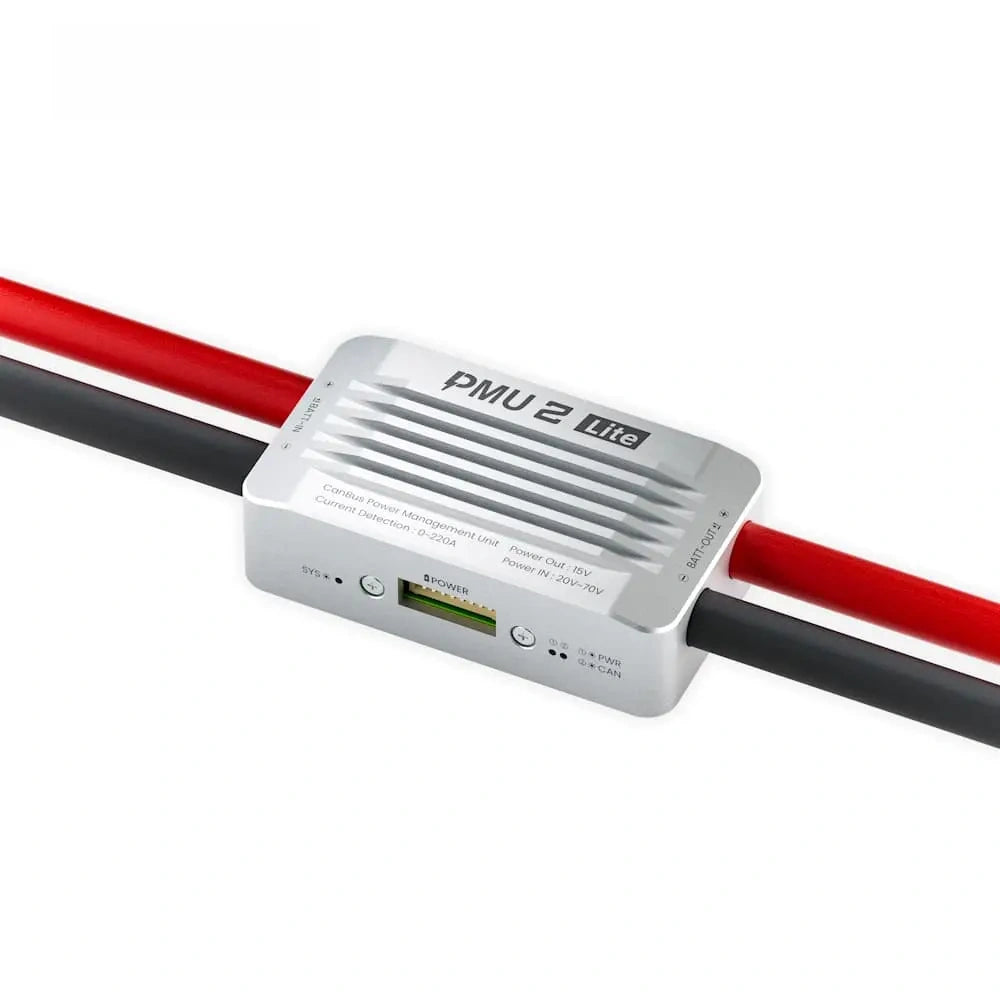

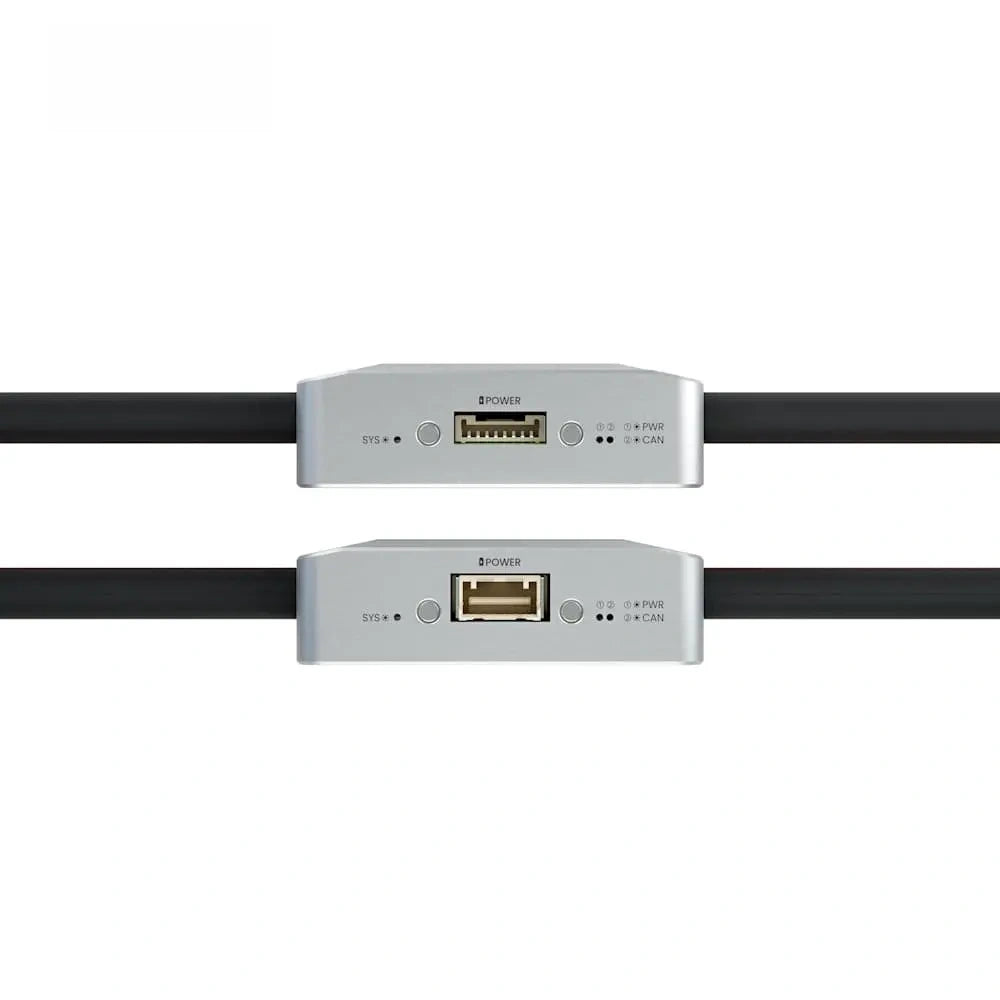

Module d'alimentation CUAV PMU 2 Lite 15 V / 5 V pour grand drone
Impossible de charger la disponibilité de la réception
Caractéristique du PMU 2 Lite :
- Détection de courant 220A Protection d'avertissement de surintensité
- Batterie 16S Entrée large tension, adaptation flexible.
- Le processeur haute performance exécute le logiciel d'architecture M4C.
- Communication via bus CAN Compatibilité multi-plateformes.
- Sortie 15V/5V Compatibilité étendue du contrôleur.
- Boîtier en alliage d'aluminium Excellente dissipation de la chaleur.
- Calibré en usine Prêt à l'emploi.
| Poids | 0.222 kg |
|---|---|
| Dimensions | 5.73 × 3.23 × 1.75 cm |
| Options PMU 2 Lite |

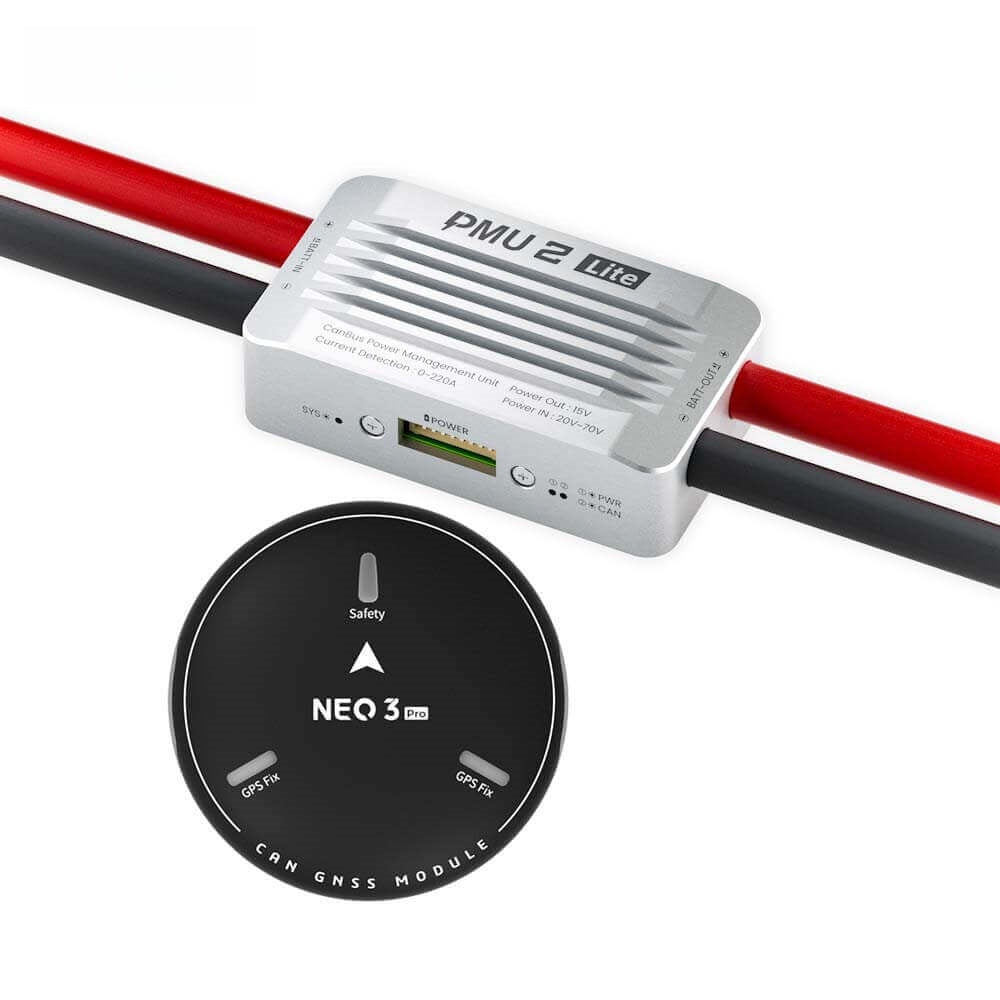

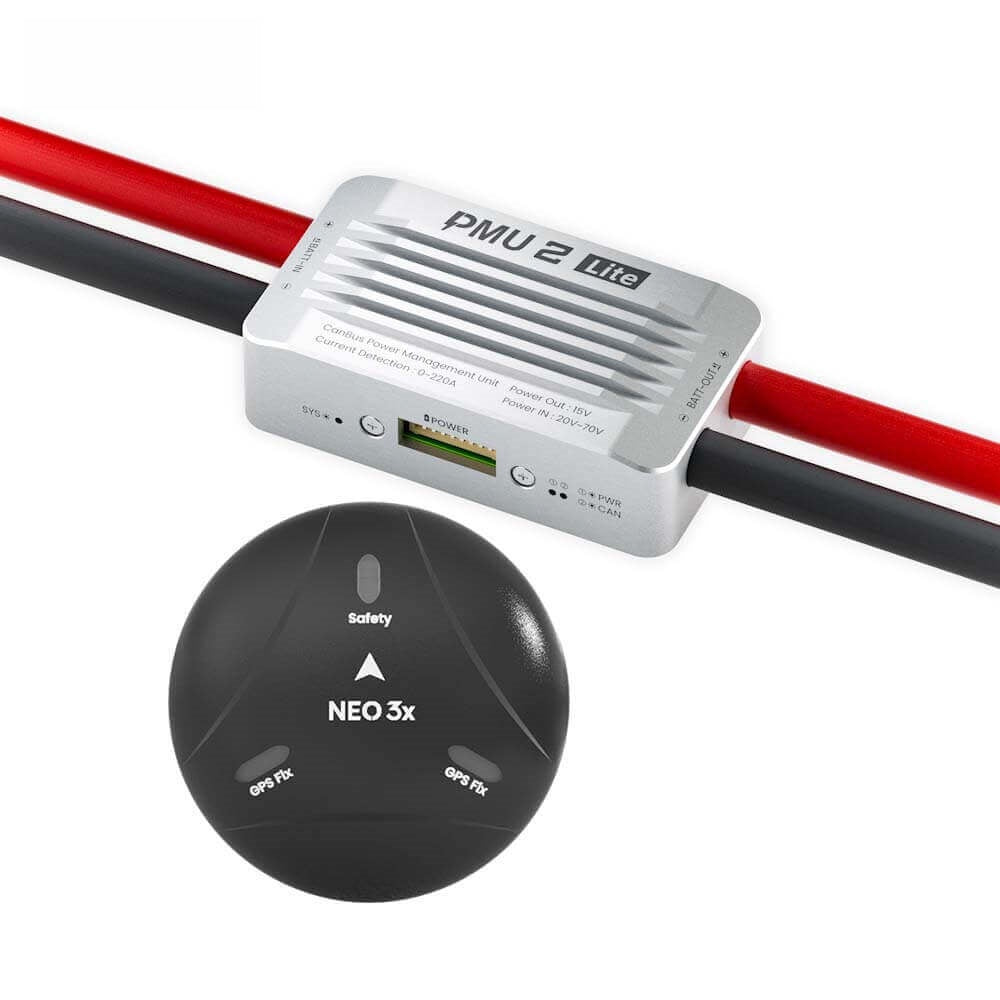

Module d'alimentation PMU 2 Lite * 2 Pcs, PMU 2 Lite & NEO 3 GPS / Set, PMU 2 Lite & NEO 3 Pro GPS / Set, PMU 2 Lite & NEO 3X GPS / Set |
| Version |
15V (pour X25 EVO), 5V (pour V5+), 5V (pour la série X7) |
| Processeur |
STM32H5 Arm° Cortex°-M33 250 MHz |
| Tension d'entrée |
Version 15V : 20V~70V ; |
| Courant instantané |
220A@120Sec |
| Courant continu |
130A (environnement à bonne dissipation thermique) |
| Courant de détection |
0A~220A |
| Précision de la tension |
±0.05V |
| Précision du courant |
±0.1A |
| Tension de sortie |
Version 15V : 15V/6A ; |
| Taille |
57.25×32.25×17.5 mm (câble non inclus) |
| Poids |
222g (câble inclus) |
Module d'alimentation CUAV PMU 2 Lite – Bref aperçu :
Le PMU 2 Lite est un module d'unité de gestion de l'alimentation pour les dispositifs de systèmes sans pilote. Il est doté d'un processeur STM32H5 intégré, exécute un logiciel d'architecture M4C auto-développé et utilise l'algorithme de suivi d'impédance thermique ITT3. Il peut mesurer avec précision la tension et le courant des systèmes sans pilote en temps réel et prend en charge une tension de 20V ~ 70V et un courant de 220A. Il communique via le bus CAN. Chaque module a été pré-calibré en usine pour assurer une bonne cohérence et précision.
Caractéristiques du module d'alimentation CUAV PMU 2 Lite :
- Précision de mesure de ±0.1A / ±0.05V
- Entrée large tension 20V ~ 70V, détection de courant 220A
- Exécute un logiciel d'architecture M4C auto-développé
- Adopte l'algorithme de suivi d'impédance thermique ITT3
- Supporte le protocole de communication CAN bus
Spécifications du module d'alimentation CUAV PMU 2 Lite :
Paramètres de base |
|
| Processeur | STM32H7 Arm° Cortex°-M7 480 MHz |
| Version | x25Evo |
| Gyro&Accé | IIM-42653×2 Plage de détection du gyroscope : ±4000°/s Plage de détection de l'accéléromètre : ±32g IIM-42652 Plage de détection du gyroscope : ±2000°/s Plage de détection de l'accéléromètre : ±16g |
| Boussole | RM31OO |
| Baromètre | TDK IPC20100/Bosch BMP581 |
Type de port |
|
| Sortie PWM | 16 |
| Entrée d'alimentation (CAN) | 2 (5055670871-5055650801) |
| Ports GPS | 2 |
| Ports TELÉM | 2 |
| Ports UART4 | 1 |
| Entrée RC | 1 (PPM/SBUS/DSM, etc.) |
| Ports DEBUG (DSU) | 1 |
| Ethernet (ETH) | 1 |
| Bus CAN | CAN1x3 CAN2x2 |
| Extension SPl6 | 1 |
| ADC 3V3 | 1 |
| ADC 6V6 | 1 |
| Ports USB | 1 (Type-C) |
| Ports I2C | 3 |
| Ports RSSI | 1 |
| Module d'alimentation | PMU 2 Lite |
Données électriques et mécaniques |
|
| Tension d'entrée | USB : 4.75V~5.25V PMU 2Lite : 20V～70V Alimentation : 10V~18V |
| Température de fonctionnement | -20C～+85C |
| Taille | 76.5×45.45×32.2mm |
| Poids | 110g |
Description du module d'alimentation CUAV PMU 2 Lite :
