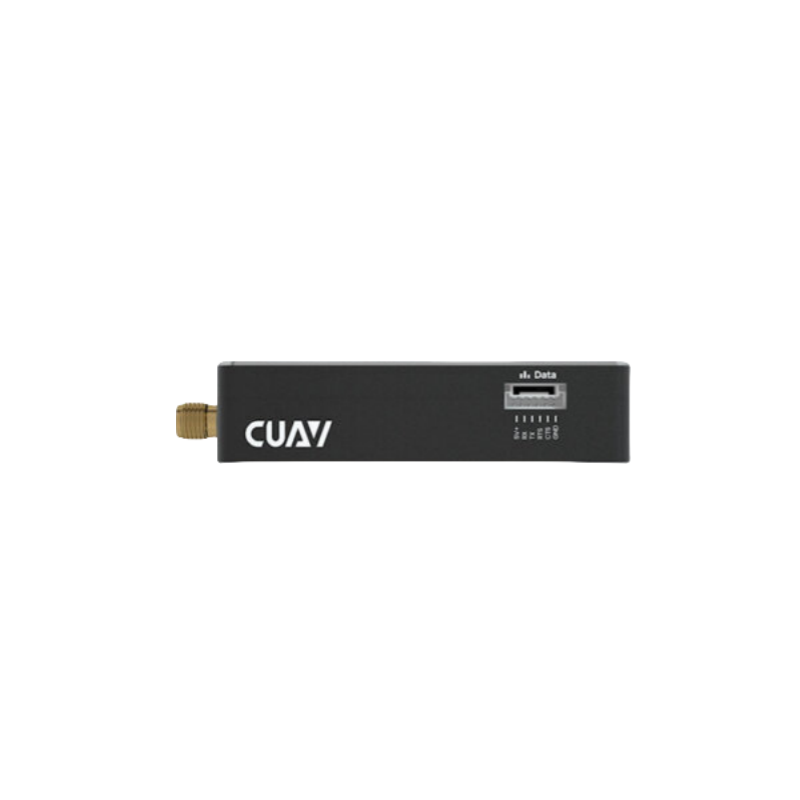

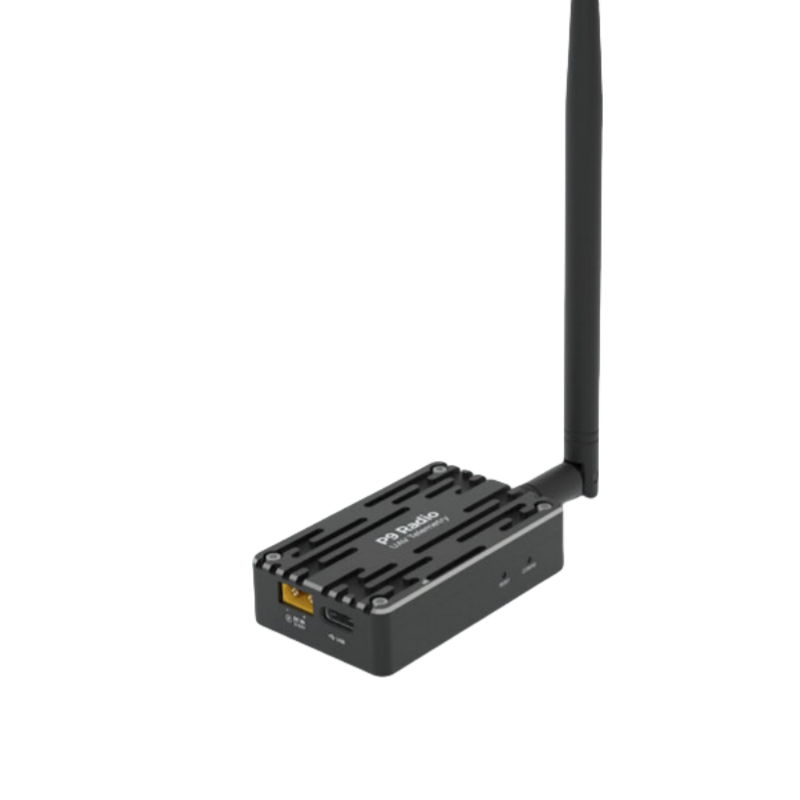

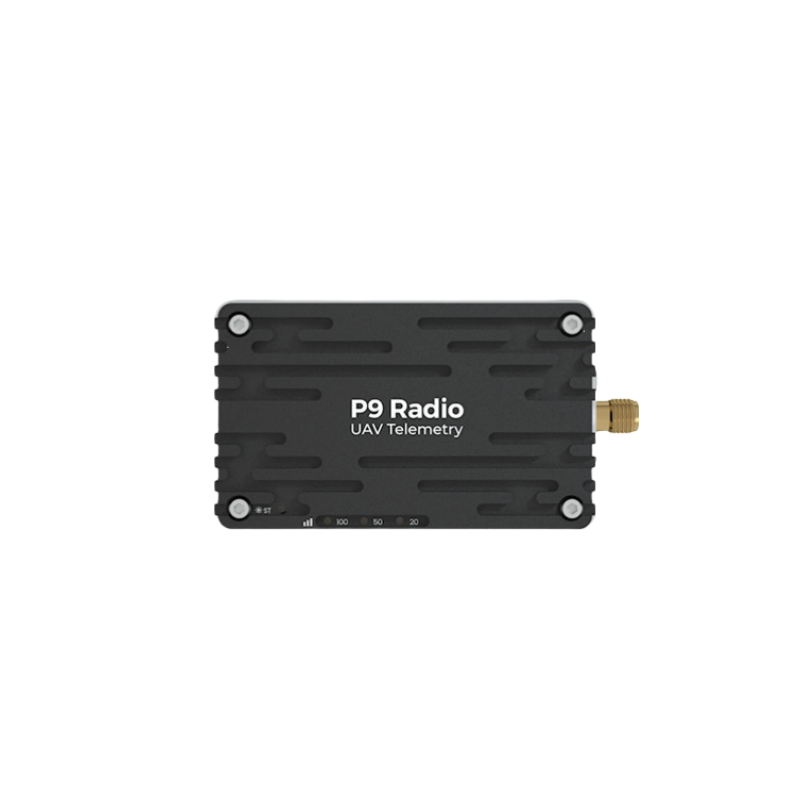

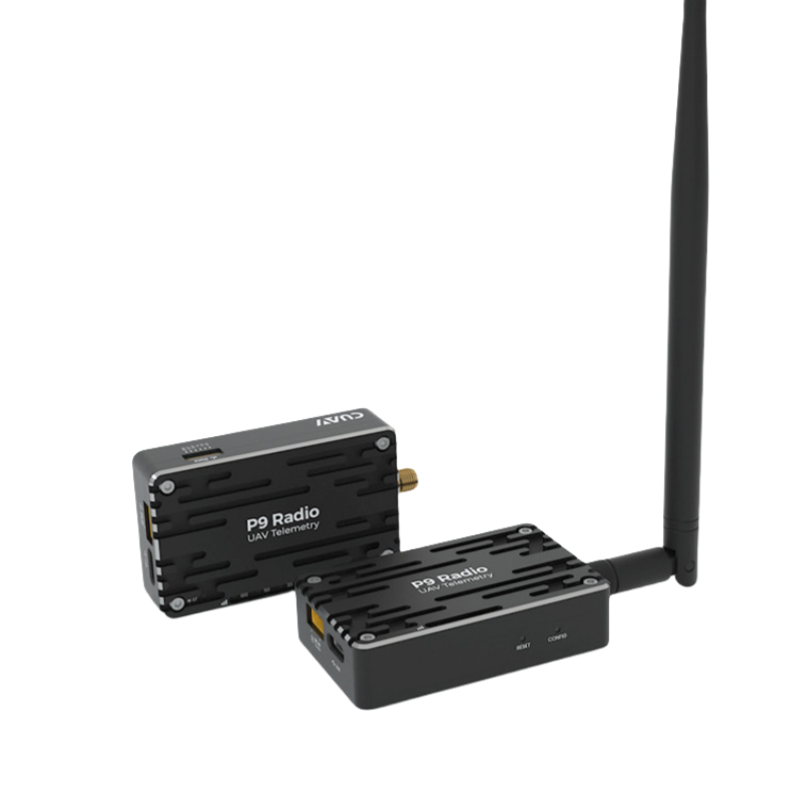

Télémétrie radio CUAV P9 pour drone | Module de communication de liaison de données UAV haute puissance, haute vitesse, ultra-vision
Impossible de charger la disponibilité de la réception
Caractéristiques de la télémétrie CUAV P9 :
Bande de fréquences 1-902-928MHz
Taux de liaison 2-276 kbps
Portée de 3 à 40 km.
4–Prise en charge de l'entrée de batterie 3S-12S.
La conception 5–Dual-end Switchover a réduit les coûts
| Poids | 1 kg |
|---|---|
| Dimensions | 30 × 20 × 10 cm |
| Version |
ensemble unité de base et unité aérienne, extrémité de base, extrémité aérienne |
| Fréquence de fonctionnement |
902-928MHz |
| Méthode d'étalement |
Sauts de fréquence |
| Protocoles de transport |
transmission transparente |
| Correction d'erreur directe |
Hamming, BCH, Golay, Reed-Solomon, Viterbi |
| Cryptage |
32 bits de CRC, ARQ |
| Portée |
Distance de référence : 40 km (la distance de transmission est différente selon les environnements/configurations, veuillez vous référer à l'utilisation réelle) |
| Sensibilité | |
| Puissance de transit |
Saut : 100mw~1000mw（20~30dBm)Par défaut : 1000mW |
| Gain d'antenne |
5dBi |
| Type de série |
3.3VCMOSTTL |
| Taux de liaison |
Jusqu'à 276 kbps |
| Baud Rate |
Max 230,4 kbps ; 57600 (par défaut) |
| Modes de fonctionnement |
Routage automatique, stockage et transfert, auto-réparation, modes de routage de paquets |
| Tension d'entrée |
12V-60V |
| Consommation d'énergie |
Veille<1mA，Inactif<3.5mA,RX:35~80mA，TX（Crête):<2A |
| Interface |
Antenne : aiguille intérieure SMA ; Série ; |
| Température de fonctionnement |
-40°C~85°C |
| Humidité |
5% à 95% sans condensation |
| Poids |
Module P9 ; antenne 55g 31g ; total 86g |
| Taille |
65mm×40mm×16.5mm |
Bref aperçu de la télémétrie du module CUAV P9 :
Le module P9 est un module de télémétrie de données ultra-longue pour les systèmes sans pilote. Il utilise la bande de fréquences de communication de 902～928MHz. Il a une distance de transmission de 40km et un débit de liaison de 276kbps. Le module P9 prend en charge une large plage de tension d'entrée de 3～12S. Il prend en charge la communication relais, répondant aux exigences de communication dans de multiples scénarios d'application.
Caractéristique de télémétrie du module CUAV P9 :
- Bande de communication 902-928 MHz
- Débit de transmission de 276 Kbps
- Portée de 40 km
- Support de l'entrée de batterie 3 S ~ 12 S
- Conception de commutation double extrémité
Spécification de la télémétrie du module CUAV P9 :
Paramètre principal |
|
| Fréquence de travail | 902 ~ 928 MHz |
| Technologie de transmission | Sauts de fréquence |
| Protocole de transfert | Transmission transparente |
| Détection d'erreurs de transfert | Hamming /BCH/Golay/Reed-Solomon |
| Détection d'erreur | Détection d'erreur 32 bits de CRC, ARQ |
| Chiffrer | En option (voir option AES) |
| Portée | Distance de référence : 40km (La distance de transmission est différente selon les environnements/configurations, veuillez vous référer à l'utilisation réelle) |
| Sensibilité | -110 dBm @ 115,2 kbps -108 dBm @ 172,8 kbps -107 dBm @ 230,4 kbps |
| Puissance de sortie | 100mW ~ 1W (20 ~ 30dBm)（Par défaut：1W) |
| Gain d'antenne | 5dBi |
| Interface série | 3,3V CMOS TTL |
| Vitesse de transmission | Jusqu'à 230,4 kbps ; 57600 (par défaut) |
| Débit de liaison | 115 ~ 276 kbps |
| Modes de fonctionnement | Routage automatique, stockage et transfert, auto-réparation, modes de routage de paquets |
| Tension de fonctionnement | 12 ~ 60V |
| Consommation d'énergie | Veille < 1mA Inactif < 3,5mA RX : 35mA ~ 80mA TX : 800mA ~ 1200mA |
| Interface | Série : GHR-06V-S Antenne : Aiguille intérieure SMA USB : Type-C Alimentation : TX30PW-M |
| Température de fonctionnement | -40 ~ 85℃ |
| Humidité | 5% ~ 95% (Sans condensation) |
| Taille | 65,0 × 40,0 × 16,5 mm |
| Poids | 55g (Module) ; Antenne : 31g |
Description de la télémétrie du module CUAV P9 :
