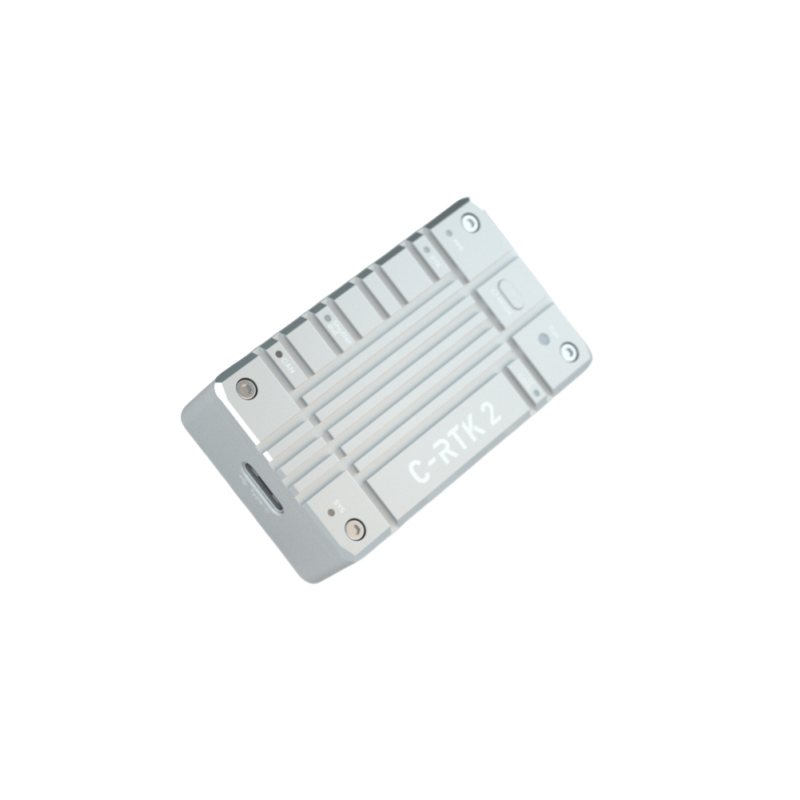

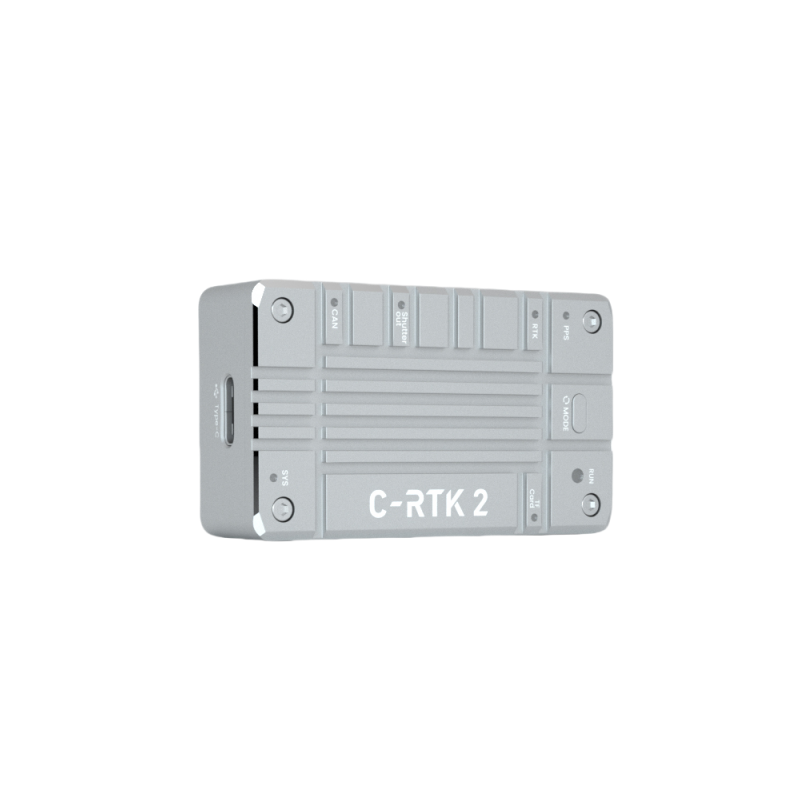

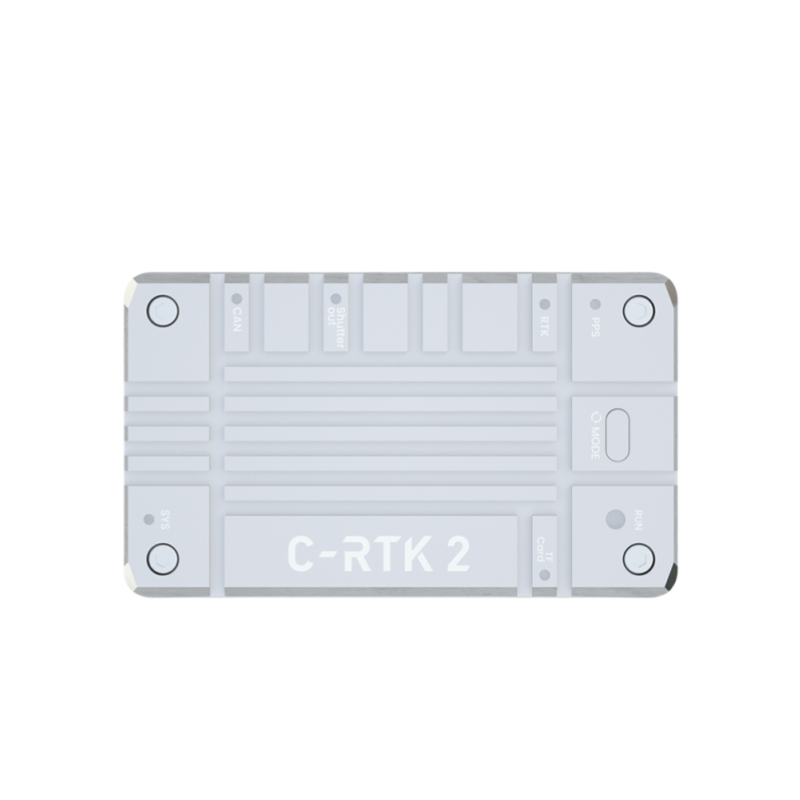

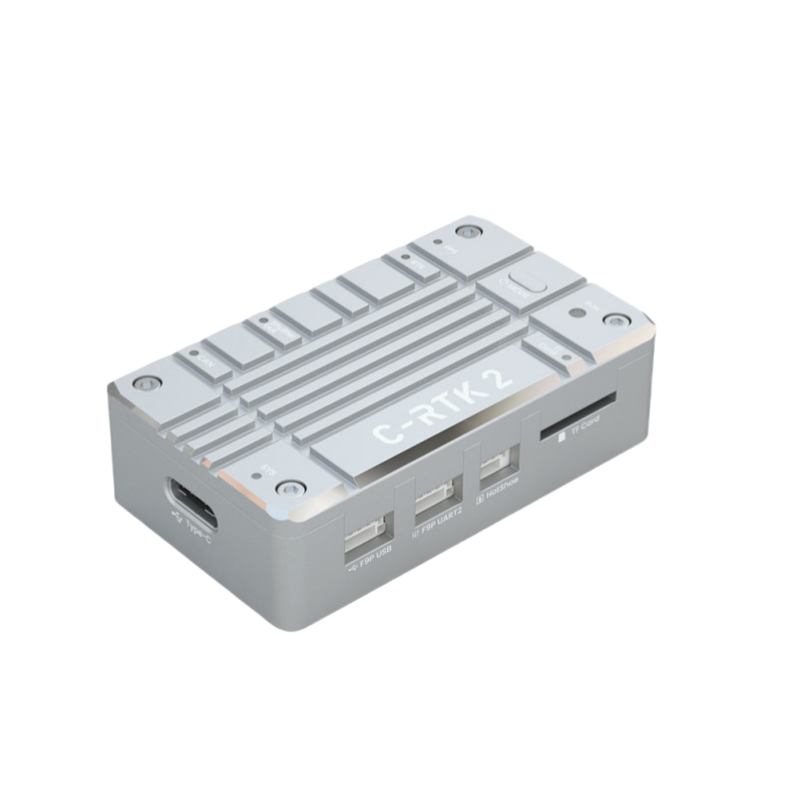

CUAV NOUVEAU C-RTK 2 Module GNSS multi-étoiles multi-fréquences de haute précision RTK PPK
Impossible de charger la disponibilité de la réception
veuillez contacter le service client pour connaître la disponibilité des stocks
Caractéristiques du CUAV C-RTK 2 :
1 – Prise en charge RTK et PPK
2 – Prise en charge du déclenchement Hotshoe
3 – Récepteur multi-constellations et multifréquences
4 – Enregistrement de données brutes à 25 Hz
Module RTK PPK CUAV C-RTK 2 GNSS station de base CAN Bus
Le C-RTK 2 est un module RTK complet et économique, capable d'enregistrer des données brutes et de déclencher l'enregistrement, prenant en charge le RTK et le PPK, et pouvant être utilisé comme station mobile ou station de base. Utilisant le mode de communication CAN Bus, il prend en charge le stockage USB haute vitesse et sur carte TF, intègre un capteur de compas électronique industriel RM3100, un baromètre MS5611, un module de navigation inertielle ICM-42688-P, et utilise un processeur STM32H7 exécutant un système en temps réel, particulièrement adapté à la topographie aérienne, à la protection des plantes agricoles et à d'autres scénarios d'application.
Paramètres du produit |
|
| Récepteur | ZED-F9P |
| Canal | 184 |
| Processeur | STM32H743VIH6 (Arm®Cortex- M7, 480 MHz, 2 Mo FLASH, 1 Mo RAM) |
| FLASH | 2M |
| RAM | 1M |
| Accéléromètre et Gyroscope | ICM-20689 |
| Boussole | RM3100 |
| Baromètre | ICP10111 |
| Carte TF | 32G (Max) |
| PPK | Supporté |
| RTK | Supporté |
| Système GNSS | GPS:L1C/A,L2C GLONASS:L10F,L2OF GALILEO:E1B/C,E5b BDS:B11,B2I |
| Système amélioré | QZSS:L1C/A,L2C,L1S SBAS:L1C/A |
| GNSS Concurrent | 4 |
| Taux de navigation | RTK:20Hz (Max) PPK:25Hz (Max) défaut:5Hz |
| Temps de convergence | RTK<10s |
| Précision (RMS) | Niveau RTK: 0.01m+1ppm(RMS) Vertical RTK: 0.02m+1ppm(RMS) GPS: 1.5m(RMS) |
| Acquisition | Démarrage à froid: 24s Démarrage à chaud: 1s Réacquisition: 2s |
| Sensibilité | Suivi & Navigation: -167dBm Démarrage à froid: -148dBm Démarrage à chaud: -157dBm Réacquisition: -160dBm |
| Anti-usurpation | Algorithmes avancés anti-usurpation |
| Impulsion horaire | 0.25Hz~10Mhz (configurable) |
| Anti-brouillage | Détection et suppression CW active à bord du filtre passe-bande |
| Contrôleur | Compatible avec les contrôleurs exécutant le micrologiciel ArduPilot/PX4 |
| Système de coordonnées | WGS84 |

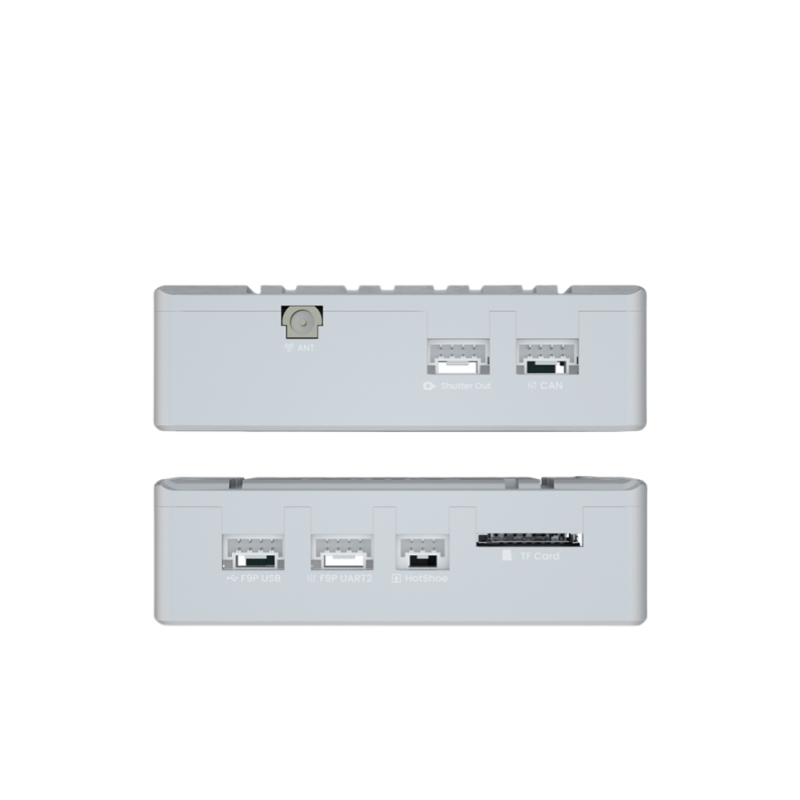

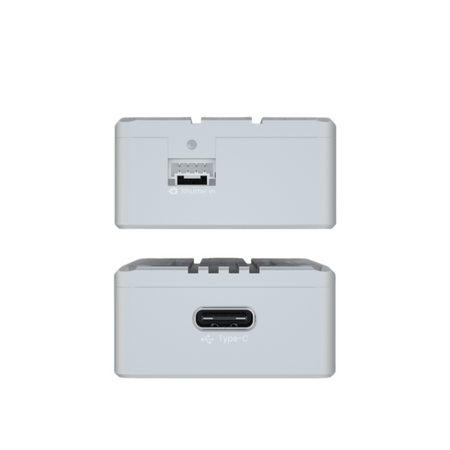

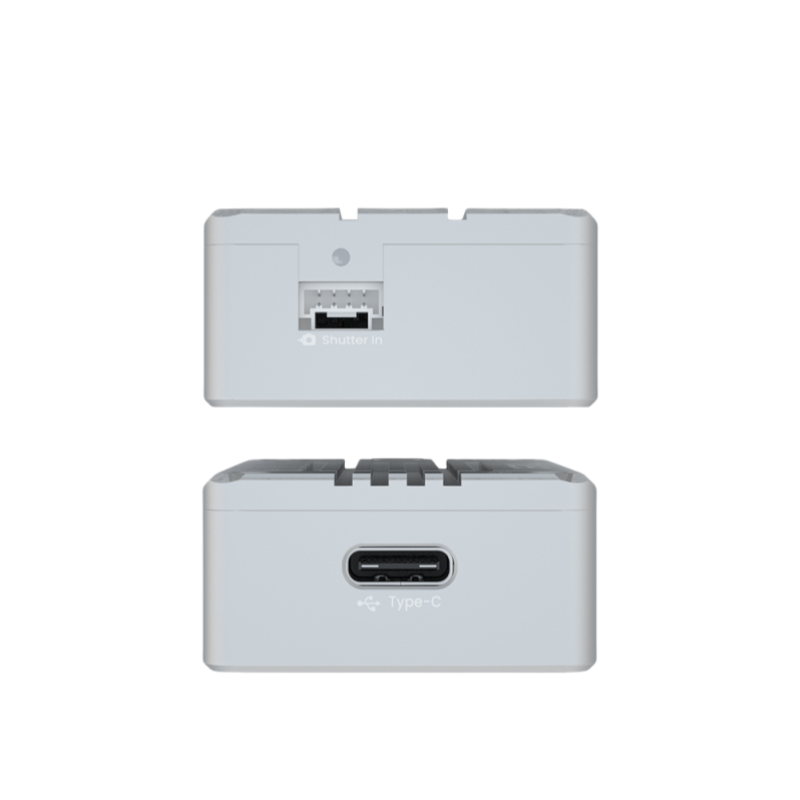

| Interface | Hotshoe×1; Shutter in×1; Shutter out×1; Type-C×1; F9P USB×1; UART×1; CAN×1; Antenne MMCX×1 |
| DCIN | 4.5～6V |
| Température de fonctionnement | -20～85℃ |
| Taille | 56.0×33.0×16.5mm |
| Poids | 39g |
| Processeur |
H7 |
|---|---|
| Support 1 |
Prend en charge RTK et PPK |
| Supports 2 |
Déclenchement Hotshoe |
| IMU |
IMU de haute précision intégré |
| Interface de données |
USBX1, UART X2 |
| Fréquence |
Multi-constellations multi-fréquences |
| Protocole |
Prend en charge le protocole UAVCAN |
| Vitesse |
Vitesse de lecture de 4 Mo/s |
| Style de radiocommande |
RC Loisir |
