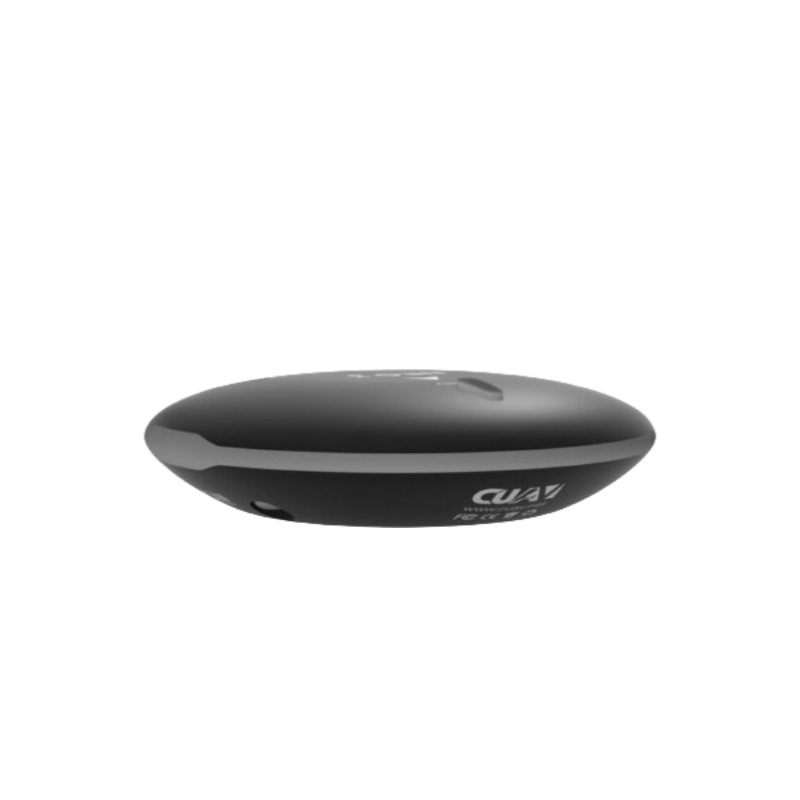

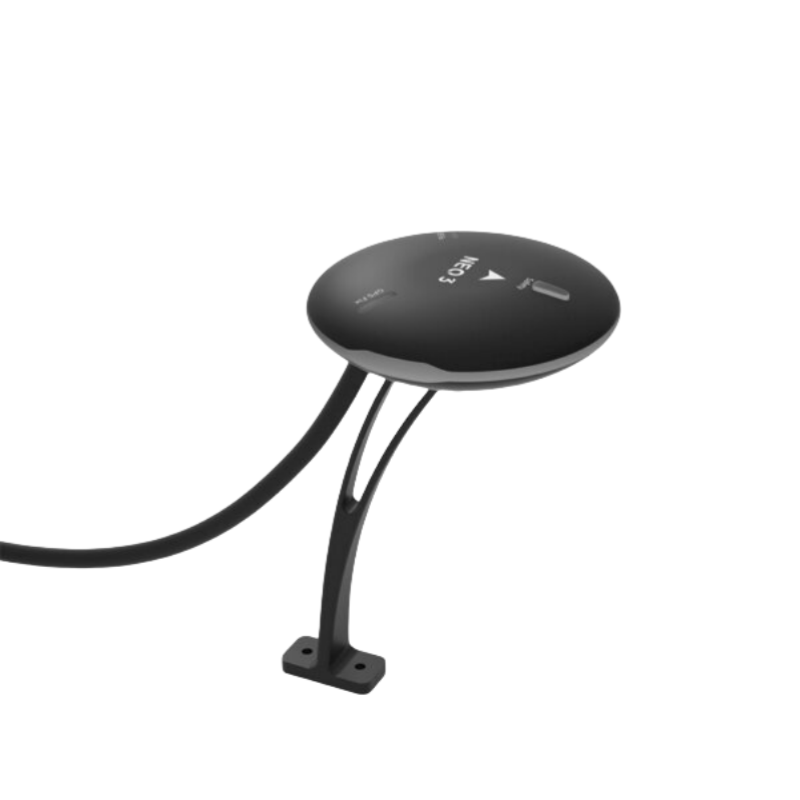

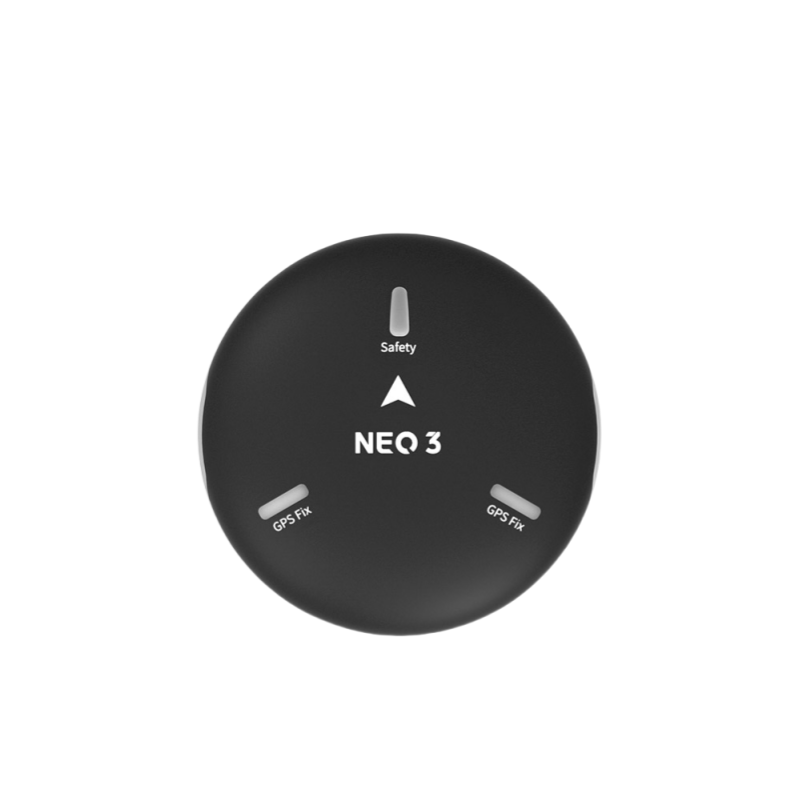

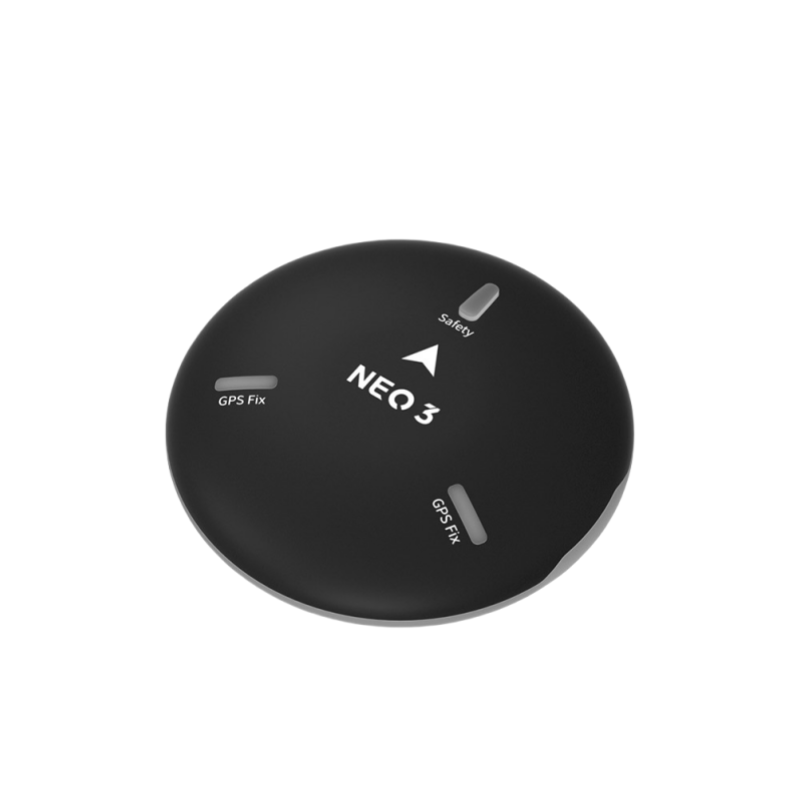

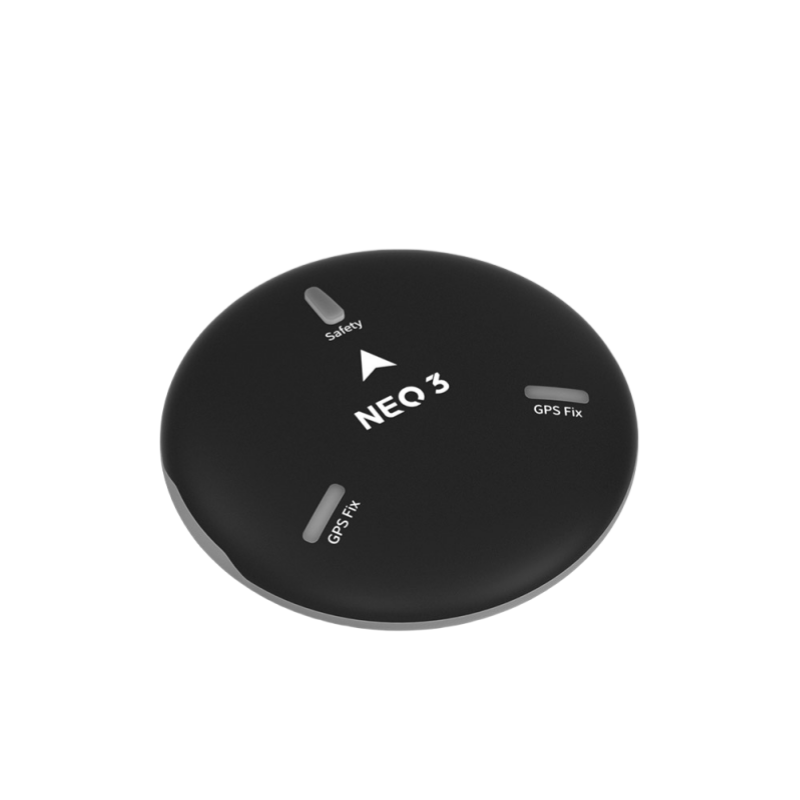

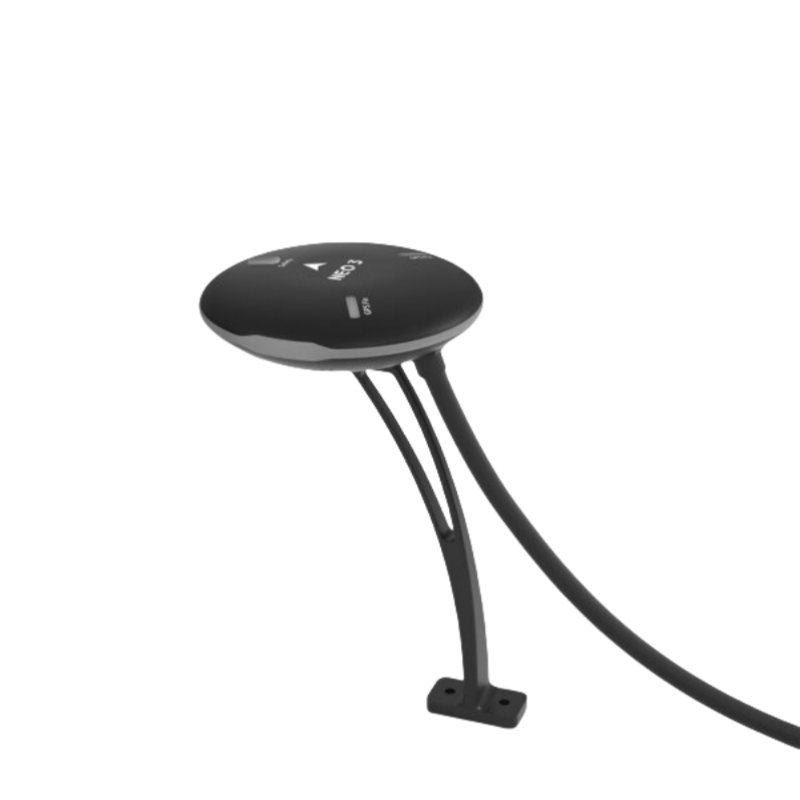

Module GPS CUAV NEO 3 | Matériel de drone GNSS U-blox M9N
Impossible de charger la disponibilité de la réception
NEO poursuit la conception matérielle du NEO V2, met à niveau le module GNSS vers Ublox NEO M9N, prend en charge la réception Beidou, Galileo, Glonas et GPS en même temps.
| Poids | 0.5 kg |
|---|---|
| Dimensions | 10 × 10 × 5 cm |
| Protocole |
UART/IO/I2C |
| Récepteur GNSS |
Ublox M9N |
| GNSS simultanément |
beidou, galileo, glonass, gps |
| Précision de positionnement |
0.7M |
| Boussole |
IST8310 |
| Taux de mise à jour de la navigation |
25MHZ |
| Périphériques/appareils de télécommande |
GPS |
| Pour Type de Véhicule |
Avions |
| Type de plastique |
ABS |
Module GNSS NEO 3 :
1– Récepteur satellite Ublox M9N, précision jusqu'à 0,7 m
2– Prend en charge les quatre systèmes satellites BDS, GALILEO, GLONASS, GPS
3– Prend en charge la réception simultanée de quatre systèmes satellites
4– Conception à triple filtre
Introduction :
Le NEO 3 est un produit de navigation et de positionnement M9N économique avec une précision de positionnement ponctuel allant jusqu'à 0,7 m. Il intègre un système de positionnement, une boussole magnétique, un voyant d'état du contrôleur, une alarme du contrôleur et un baromètre, et peut recevoir simultanément les signaux des quatre principaux systèmes de navigation et de positionnement par satellite.
Paramètres du produit |
|
| Boussole | ST8310 |
| Lecteur RVB | NCP5623 |
| Buzzer | Buzzer passif |
| Interrupteur de sécurité | Bouton physique |
| Récepteur GNSS | UBLOX NEO M9N |
| Nombre de GNSS simultanés | 4 (BDS, GALILEO, GLONASS, GPS) |
| Bande de fréquence | GPS:L1C/A GLONASS:L10F BDS:B11 GALILEO:E1B/C |
| Système d'augmentation GNSS | SBAS:WAAS,EGNOS,MSAS QZSS:L1s(SAIF) autre:RTCM3.3 |
| Précision horizontale | 2.0m |
| Précision de vitesse | 0.05m/s |
| Taux de mise à jour de la navigation | 25Hz (Max) |
| Acquisition | Démarrage à froid : 24 s Démarrage à chaud : 2 s Démarrage assisté : 2 s |
| Nombre de satellites (MAX) | 32+ |
| Sensibilité | Suivi et navigation -167dBm Démarrage à froid Démarrage à chaud -148dBm Réacquisition -160dBm |
| Protocole | UART+IO+l2C |
| Type de port | GHR-10V-S |
| Contrôleur pris en charge | Série CUAV, série Pixhawk |
| Filtrage d'ondes | SAW+LNA+SAW |
| Anti-interférences électromagnétiques/radiofréquences | EMI+RFI |
| Mise à niveau du micrologiciel | Support |
| Type de contrôle pris en charge | ArduPilot/PX4* (PX4 travaille toujours dur pour s'adapter à l'horloge) |
| Tension d'entrée | 4.7-5.2V |
| Température de fonctionnement | -10～70℃ |
| Taille | 60×60×16mm |
| Poids |
33g |
