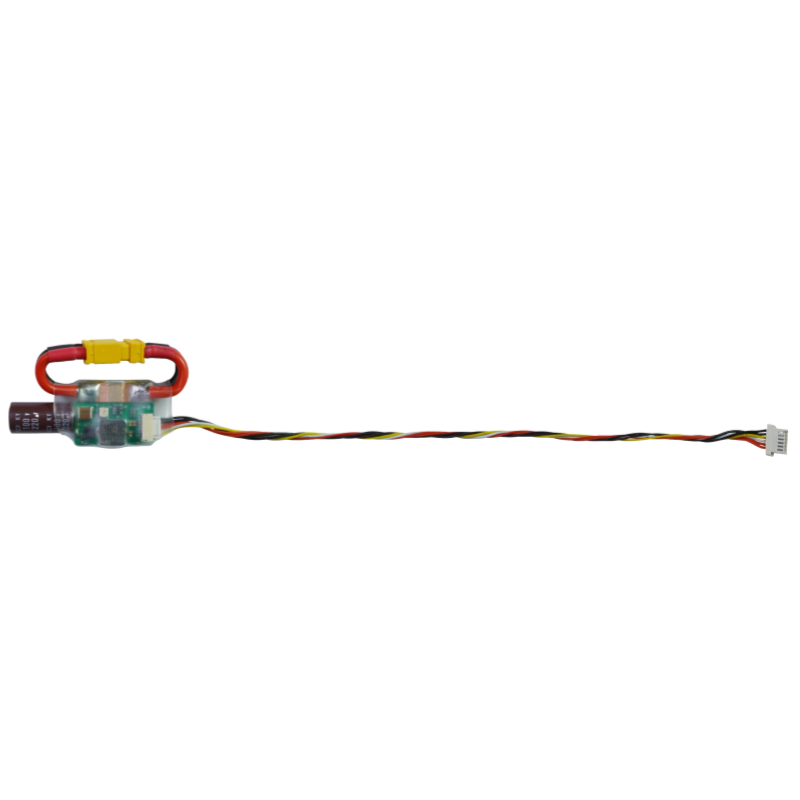

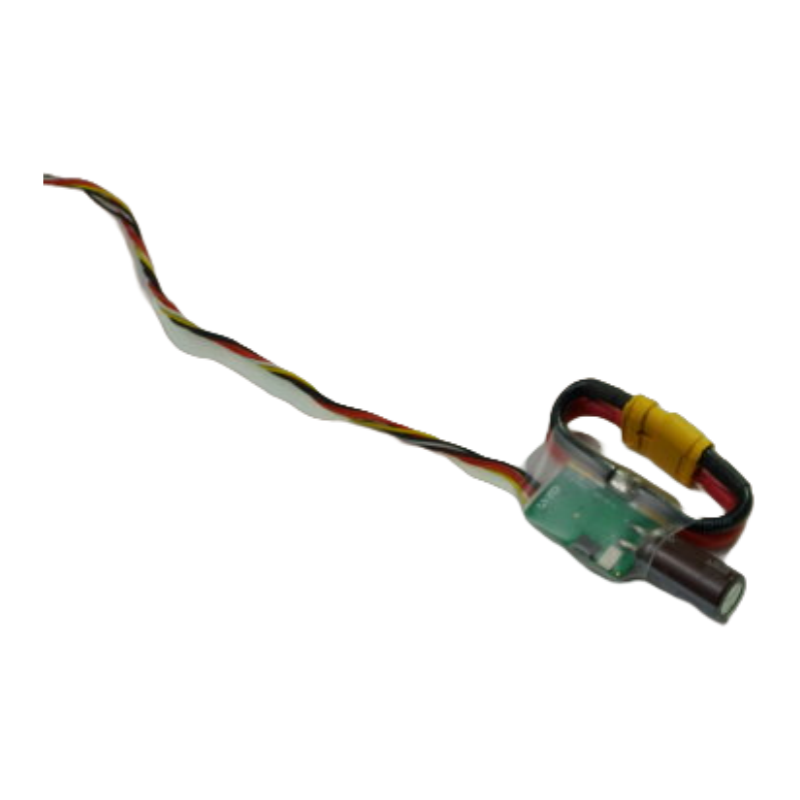

Module d'alimentation CUAV HV_PM | 10-60V Pixhack Pixhawk Prise XT60 pour drone RC FPV
Usually ships within 24 hours
Prix
$115.00
Impossible de charger la disponibilité de la réception
| Module d'alimentation HV_PM * 2 pièces |
Pour version pixhack * 2 Pcs, Pour version pixhawk * 2 Pcs, Pour version V5+/nano * 2 Pcs, Pour version X7/Nora * 2 Pcs |
|---|---|
| Matériau |
Plastique ABS |
| Fournitures d'outils |
Classe assemblée |
| Pièces/accessoires de mise à niveau |
Puissance |
| Pièces & accs RC |
Accessoires de servo |
| Taille |
21X20X10mm |
| Paramètres techniques |
KV1100 |
| Périphériques/appareils de télécommande |
Contrôleur à distance |
| Module de puissance |
Ampèremètre |
Module de puissance HV_PM 10-60V XT60
Caractéristique :
Prend en charge une tension d'entrée plus élevée : 10 V-60 V (batterie 3S ~ 14S)
Détection plus précise du courant et de la tension : Précision de détection de tension : + – 0,1 V ; Précision de détection de courant : + – 0,2 A
Prend en charge un courant de sortie de port d'alimentation plus élevé : 5 A
Courant maximum (détection) : 60 A
Fonction :
Fournit une sortie de tension de 5 V et un courant maximal de 5 A pour l'alimentation du contrôle de vol
Détection du signal analogique de sortie de tension actuelle pour le contrôle de vol
Détection du signal analogique de sortie du système actuel pour le contrôle de vol
Étant donné que la tension de détection maximale de l'ADC de contrôle de vol PIX est de 3,3 V, la détection de courant ne peut prendre en charge qu'un maximum de 60 A.
Son utilisation est très simple, le câble de signal 6P se branche sur le connecteur POWER du contrôle de vol
Paramètres de la station au sol :
Utilisez une connexion USB ou numérique à la station au sol
Configuration initiale >> Matériel optionnel >> Détecteur de batterie
Sélectionner moniteur : 4 ; Capteur 0 ; Version APM 4 ; Remplir le rapport de division 18 ; Remplir les ampères par volt : 24
Tension de calibration manuelle :
Parce que le module PM est un appareil de capteur analogique, il peut y avoir des différences
Vous pouvez calibrer les paramètres pour une meilleure précision
Préparation à la pré-calibration :
1 : Multimètre ou anneau BB (utilisation de la tension de calibration)
Étapes de calibration de la tension :
1 : Utilisez l'alimentation par batterie et connectez-vous à la station au sol
2 : Utilisez le multimètre ou le BB pour mesurer la tension actuelle de la batterie
3 : Sélectionnez la version du capteur 0, dans la tension de batterie mesurée, saisissez la tension mesurée dans la boîte, cliquez avec la souris ou cliquez sur le bouton TAB, la station au sol calculera automatiquement un coefficient de rapport de pression partielle et enregistrera automatiquement la commande de vol
4 : La calibration est terminée, aucune calibration de courant n'est requise.
Contenu de l'emballage :
tension courant *1,
