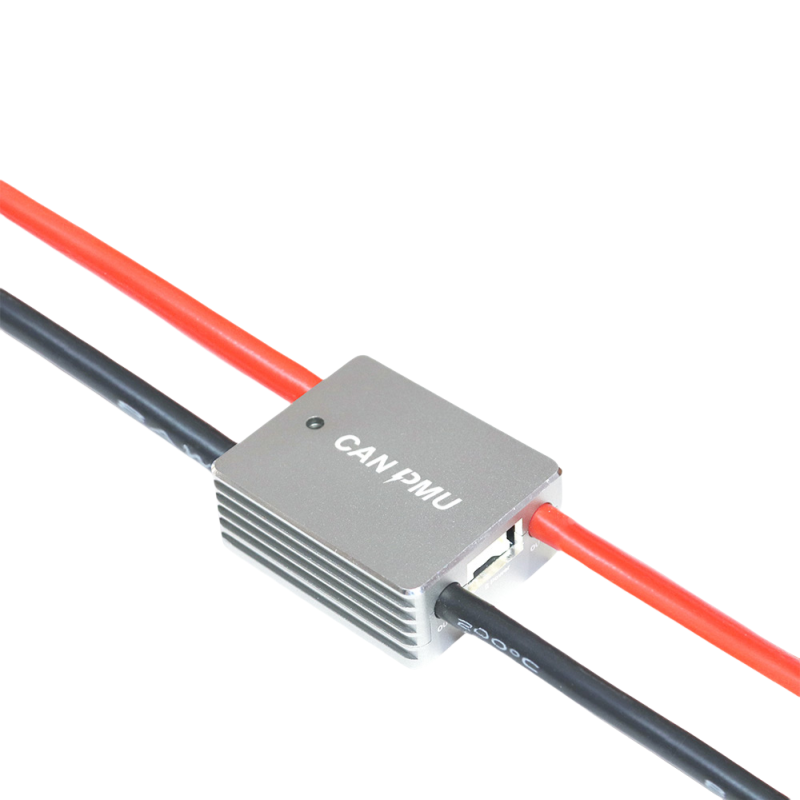

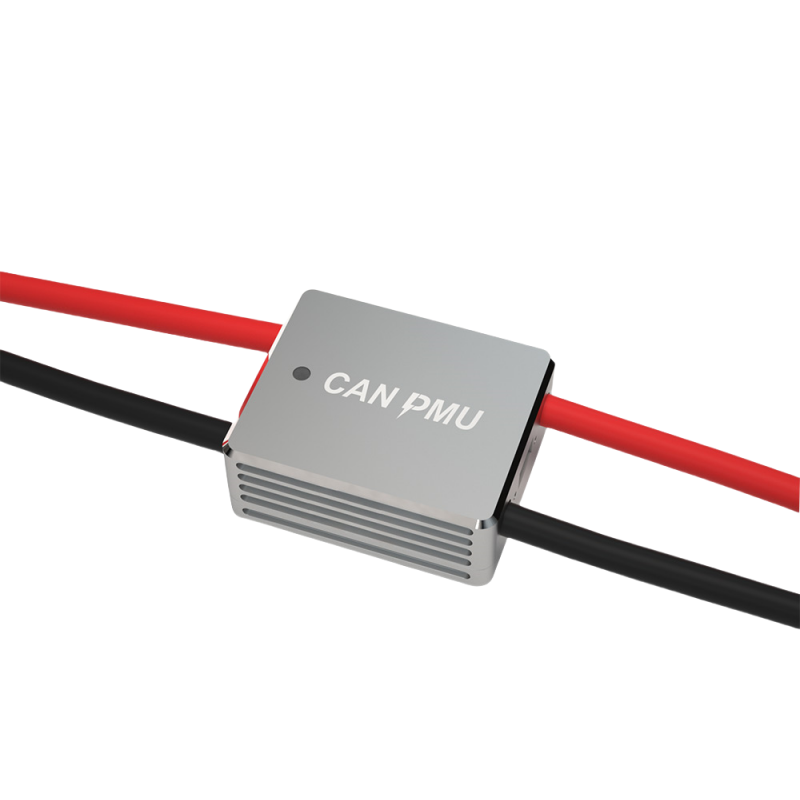

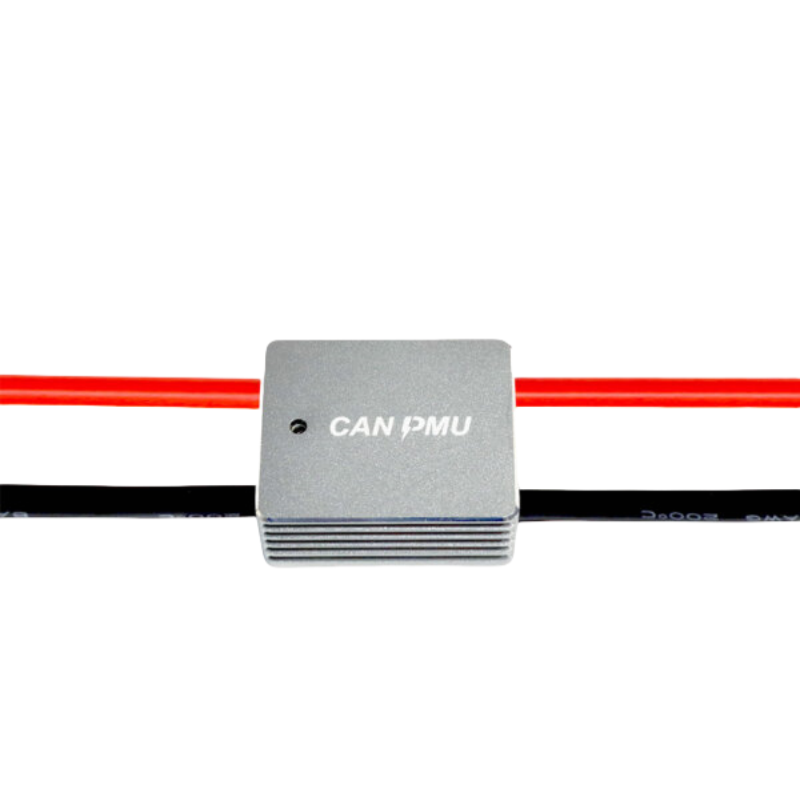

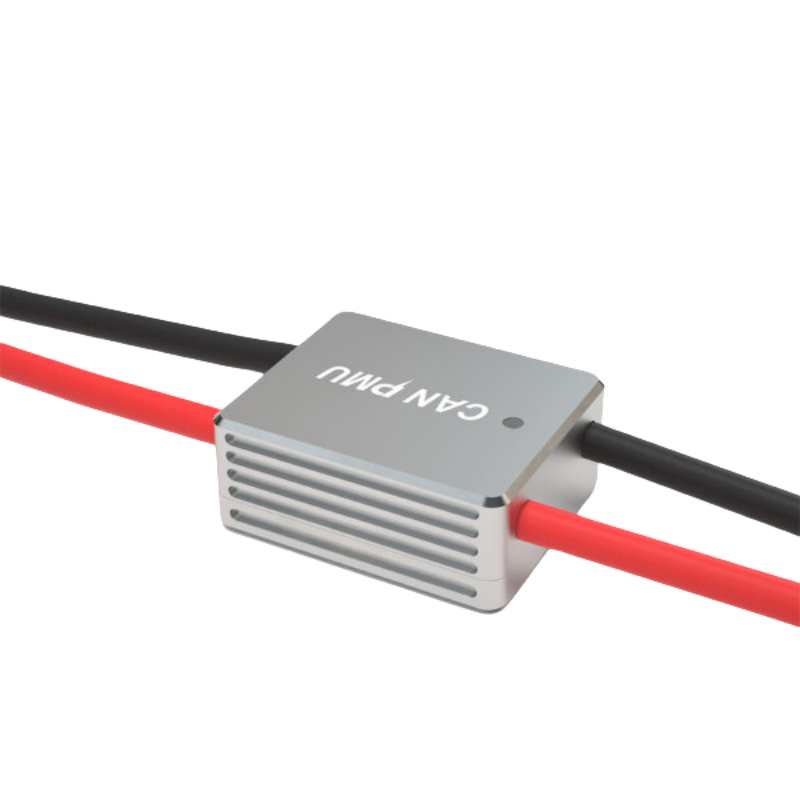

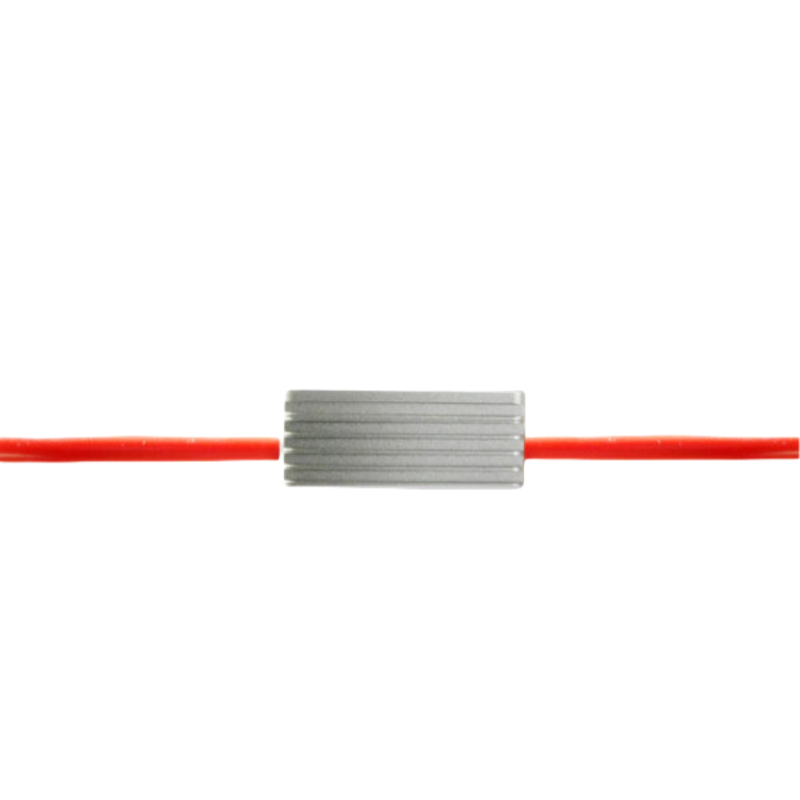

Unité de détection de puissance haute précision CUAV CAN PMU pour matériel de drone
Impossible de charger la disponibilité de la réception
Caractéristiques du module d'alimentation CUAV CAN PMU:
Précision 1 à 0,05 V 0,1 A
Sortie régulée 2 à 5 V/5 A
3 - Prend en charge l'entrée de tension maximale de 62 V, la mesure de courant de 110 A
4 - Algorithme ITT auto-développé
| Poids | 0.15 kg |
|---|---|
| Dimensions | 4.6 × 3.8 × 2.2 cm |
| Processeur |
STM32F412 100Mhz 512K flash 256K RAM |
| Tension d'entrée |
6-62V(2-15S) |
| Courant max |
110A |
| Précision de la tension |
±0.05V |
| Précision du courant |
±0.1A |
| Résolution |
0.01A/V |
| Puissance de sortie maximale |
6000W/90S |
| Puissance stable maximale |
5000W |
| Protocole |
UAVCAN |
| Température de fonctionnement |
-20℃~100℃ |
Introduction:
Le CAN PMU est un module de gestion de l'alimentation de drone doté d'un processeur STM32F4 intégré; exécutant l'algorithme de compensation CUAV ITT, il peut mesurer avec précision la tension et le courant du drone; il prend en charge une entrée de tension de 6~62V, et le port POWER peut délivrer 5V/8A. Il utilise la communication avancée par bus CAN et prend en charge le protocole standard DroneCAN; chaque PMU est calibré en usine pour assurer une bonne cohérence et une grande précision.
Paramètre principal |
|
| Processeur | STM32F412 (ARM Cortex-M4 32 bits, 100 MHz, 512 KB FLASH, 256 KB RAM) |
| Tension d'entrée | 6 ~ 62V (2 ~ 15S) |
| Courant max | 110A |
| Précision de la tension | ±0.05V |
| Précision du courant | ±0.1A |
| Résolution | 0.01A/V |
| Puissance de sortie maximale | 6000W/90s |
| Puissance stable maximale | 5000W |
| Sortie du port d'alimentation | 5.4V/5A |
| Protocole | DroneCAN |
| Température de fonctionnement | -20 ~ 100 ℃ |
| Mise à jour du micrologiciel | Prise en charge |
| Étalonnage | Étalonnage d'usine |

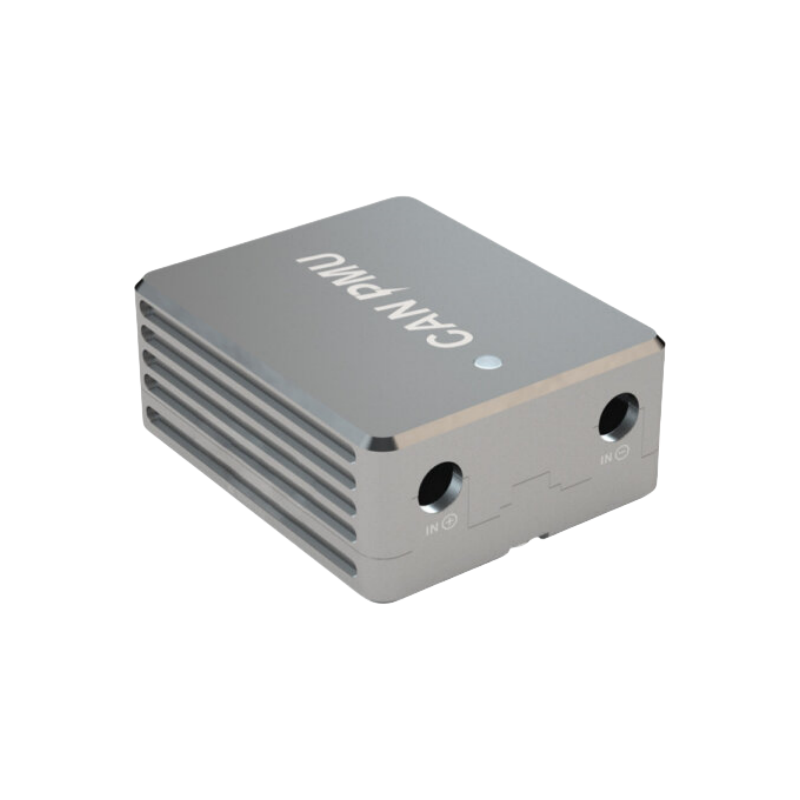

| Type d'interface | IN/OUT: XT90 (Câble)/Amass 8.0 (Module) Alimentation: 5025850670 CAN: GHR-04V-S |
| Taille | 46.5 × 38.5 × 22.5mm |
| Poids | 76g |
