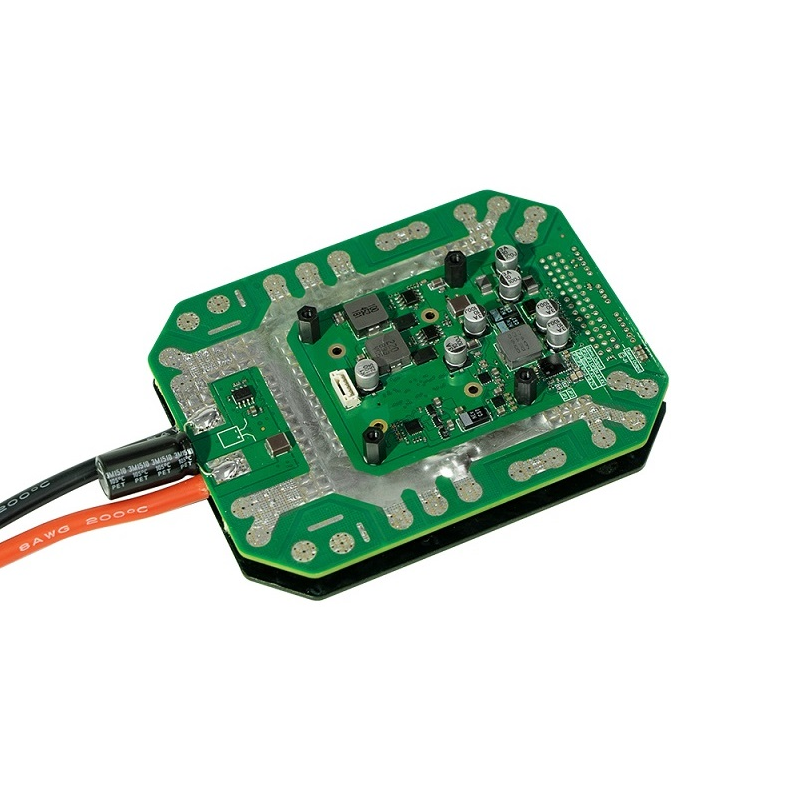

Carte de base de contrôleur de drone multifonctionnel CUAV CAN PDB
Impossible de charger la disponibilité de la réception
Caractéristiques du PDB CAN CUAV :
1–Supporte une tension d'entrée de 14~60V, un courant de 110A.
2–Précision de mesure de puissance de 0,1A, 0,05V
3–14 sorties PWM
4–Sorties stabilisées 5V/6A et 12V/4A
5–PCB étamé épaissi pour réduire la résistance interne
6–LED d'indication de puissance, affiche visuellement l'état de la tension de la batterie
| Set |
CAN PDB uniquement, CAN PDB avec V5+ Core, CAN PDB avec X7+ Core, CAN PDB avec X7+ Pro Core |
|---|---|
| Matériau |
Métal |
| Pièces/Accessoires de mise à niveau |
Contrôleur de vol |
| Pièces et accessoires RC |
Contrôleur de vitesse |
| Taille |
89*42.5*33mm |
| Utilisation |
Véhicules et jouets télécommandés |
| Paramètres techniques |
KV1100 |
| Périphériques/Dispositifs de télécommande |
Contrôleur à distance |
| Attributs de la transmission intégrale |
Batterie |
Introduction :

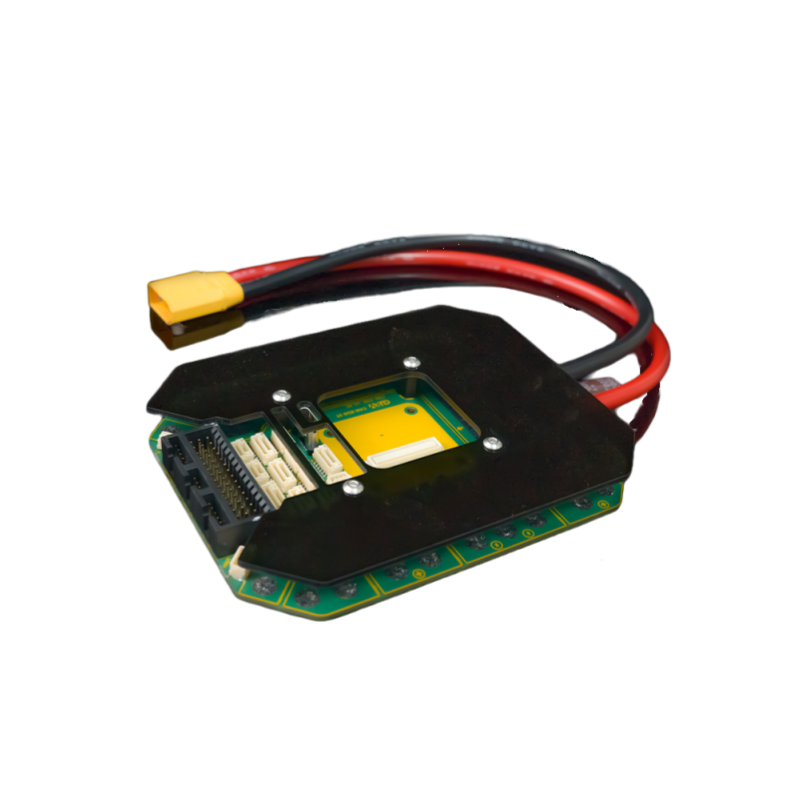

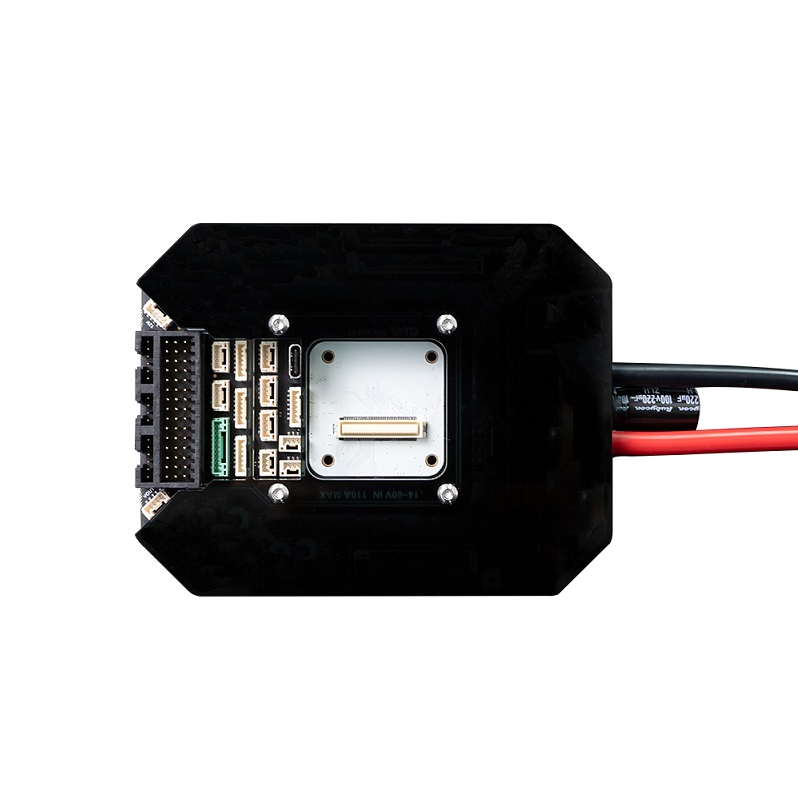

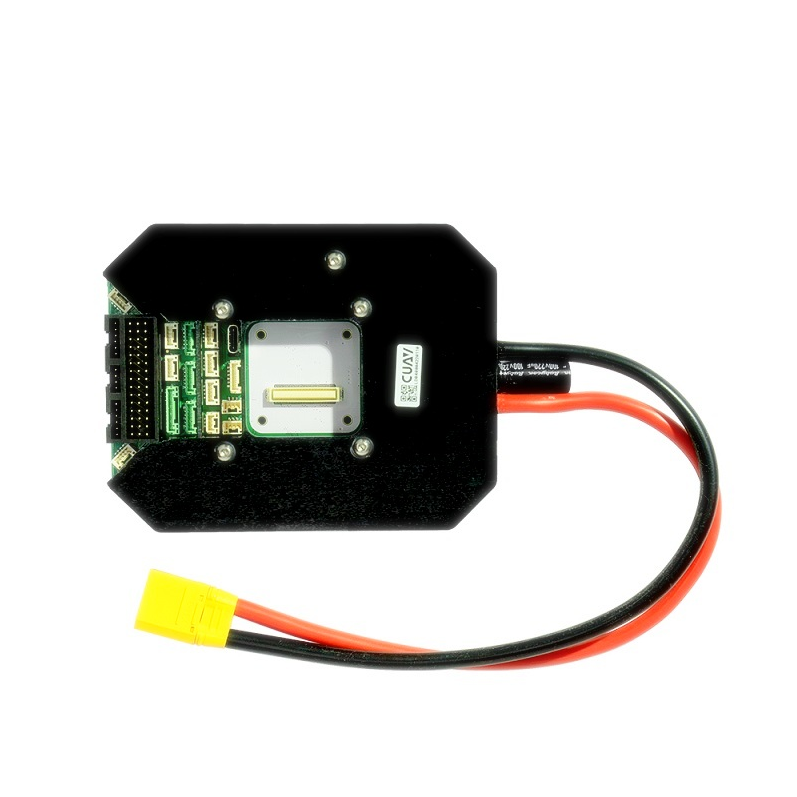

Le PDB CAN est une carte de base multifonctionnelle du contrôleur CORE, qui offre de nombreuses interfaces, intègre les fonctions d'un module d'alimentation et d'une carte de distribution d'énergie, et prend en charge une tension d'entrée de 14~60V, et fournit un courant de fonctionnement continu allant jusqu'à 110A. Il adopte l'algorithme ITT auto-développé et offre une détection de puissance de haute précision de 0,1 A et 0,05V. Il dispose de 10 points de soudure de sortie de puissance et fournit une sortie stabilisée de 5V/6A et de 12V/4A pour alimenter un dispositif externe. Prend en charge les modules CORE des contrôleurs V5+, X7+ et X7+ Pro.
Paramètre principal |
|
| MCU | STM32F412 (32 bits Arm® Cortex®-M4, 100 MHz, 512 Ko FLASH, 256 Ko RAM) |
| Tension de fonctionnement | 14 ~ 62 V (Lipo 4 ~ 15S) |
| Plage de courant de détection | 0 ~ 110 A |
| Puissance de sortie (MAX) | 6000W (durée 120s) |
| Puissance de sortie stable (MAX) | 5500W |

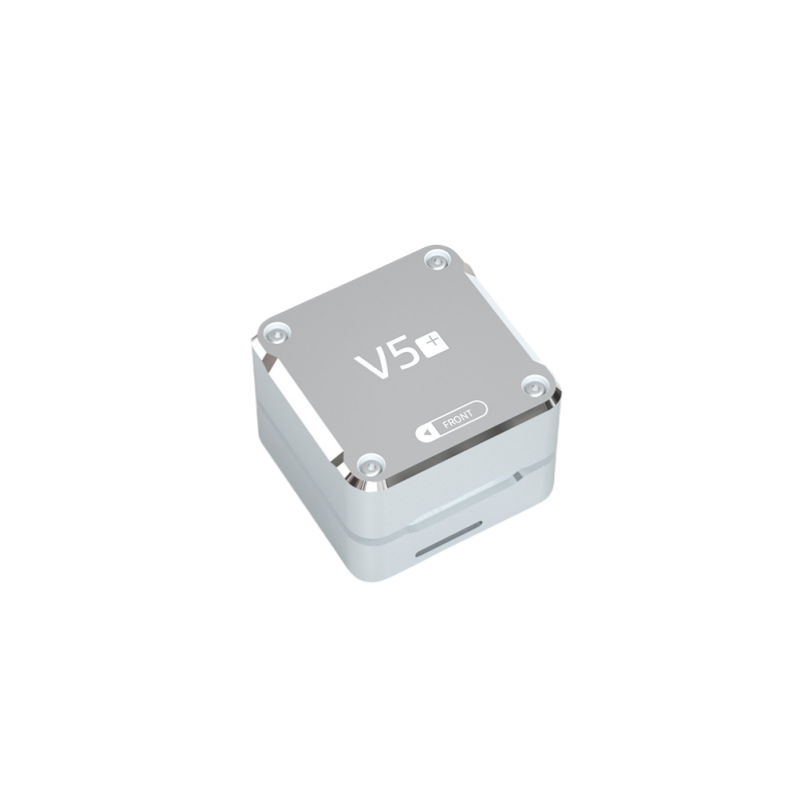

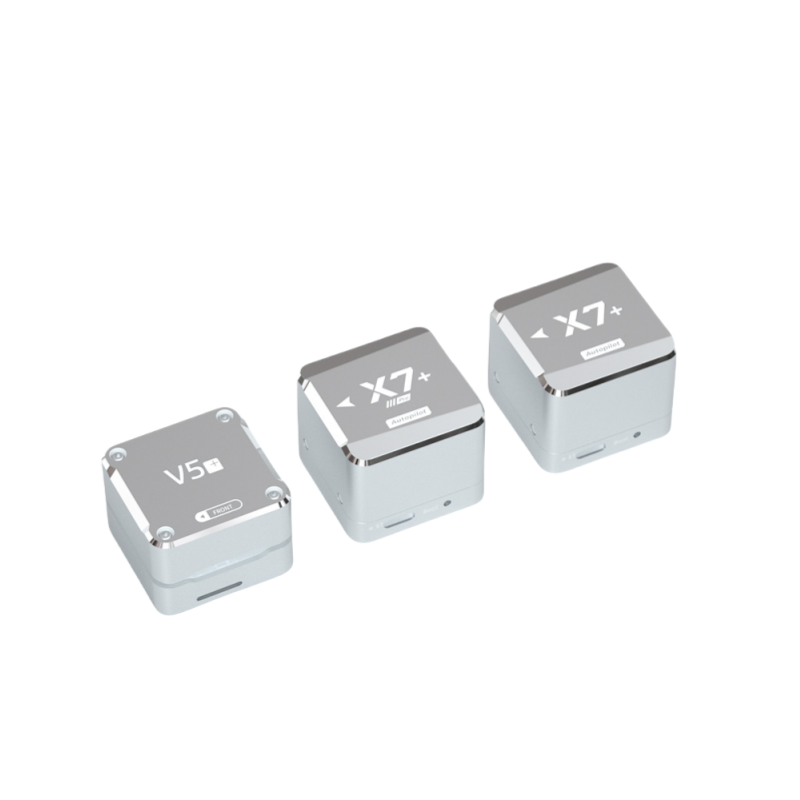

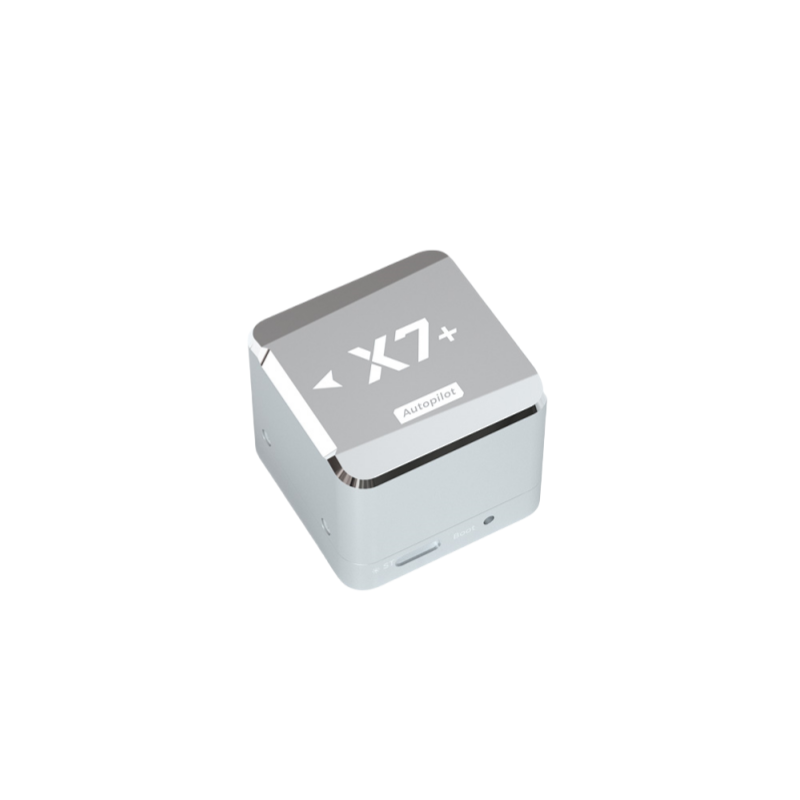

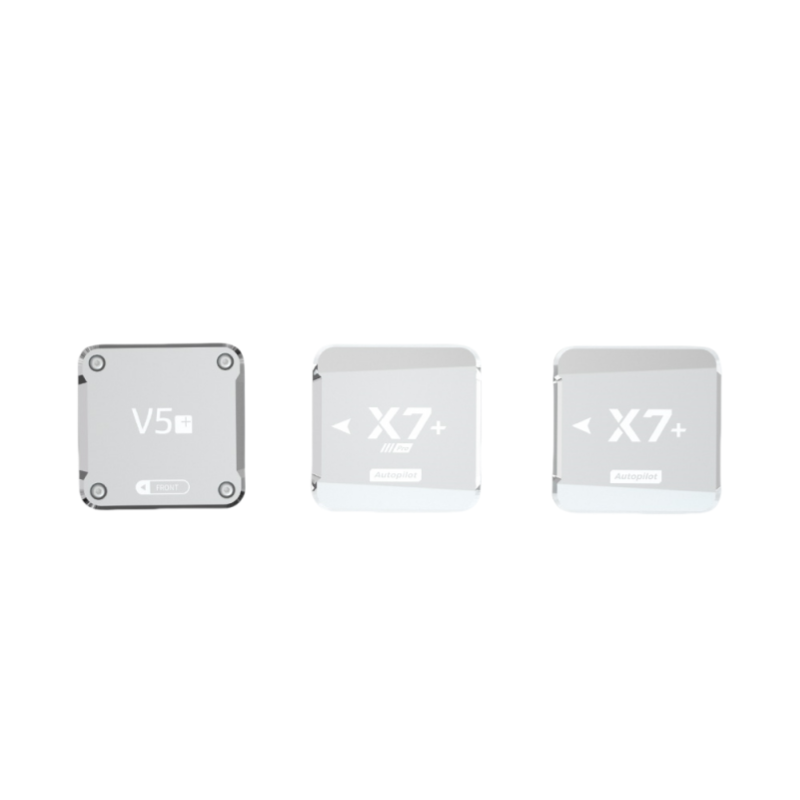

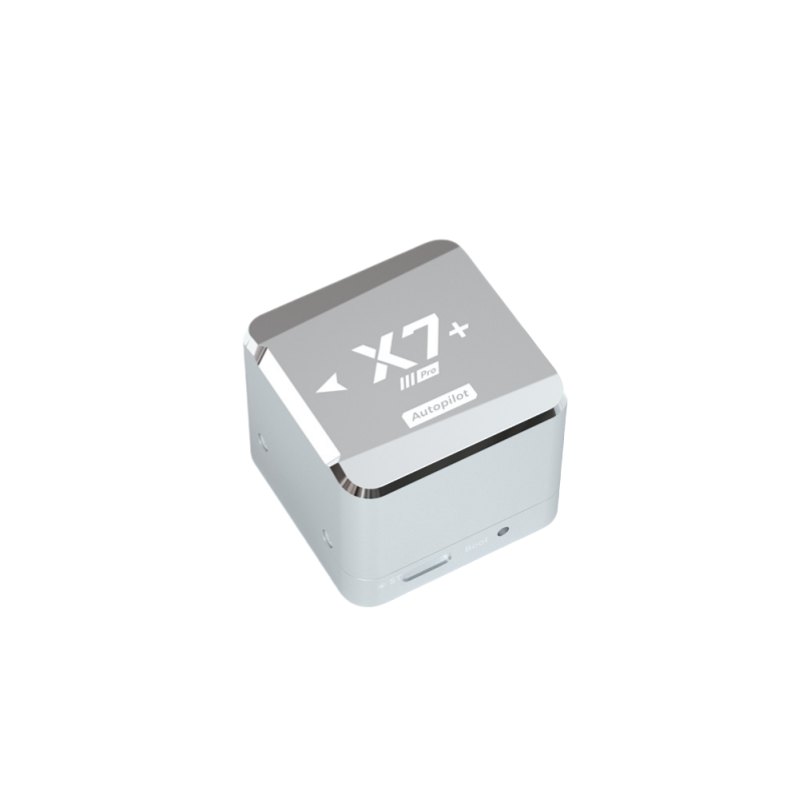

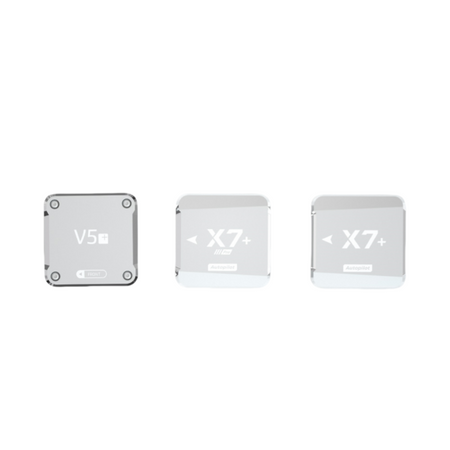

| Noyau | V5+ / X7+ / X7+ Pro CORE |
| Type de cadre | Avion/VTOL/Hélicoptère/Héli/Rover/Sous-marin |
| Micrologiciel du contrôleur | Micrologiciel ArduPilot 4.0.0 et supérieur Micrologiciel PX4 1.11.0 et supérieur |
| Température de fonctionnement | -20 ~ 100℃ |
Interface |
|
| V_OUT | 5V (par défaut) / 7.4V / 8.2V (4A) |
| Servo VCC | 5V (par défaut) / 7.4V / 8.2V (8A) |
| Sortie 12V | 4A (max) |
| USB | 1 |
| UART1 | 5 (GPS/UART4/TELEM1/TELEM2/DEBUG) |
| CAN | 2 |
| I2C | 3 |
| SBUS/DSM IN | 1 |
| PPM IN | 1 |
| Servo | 14 |
| ADC3.3 | 1 |
| ADC6.6 | 1 |
| SBUS Outs | 1 (Cette interface est invalide lors de l'utilisation du core X7+/X7+pro) |
| RSSI | 3.3V (entrée analogique) |
| DSU7 | 1 |
| Taille | 12.8cm (longueur) * 10.0cm (largeur) * 1.2cm (hauteur) |
| Poids | 200g (câble inclus) |
| Longueur du fil | 30cm |
