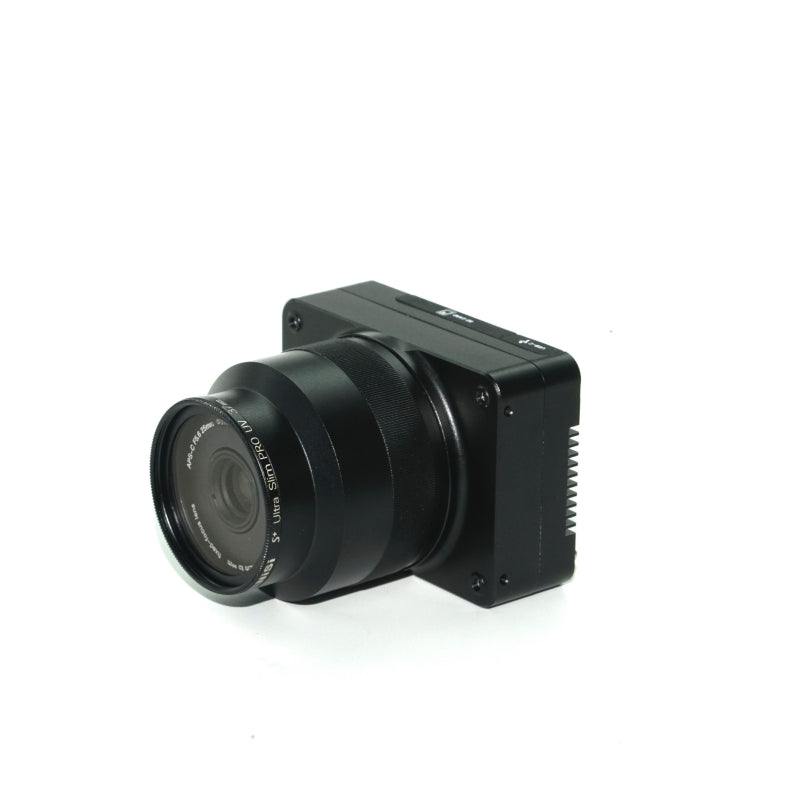

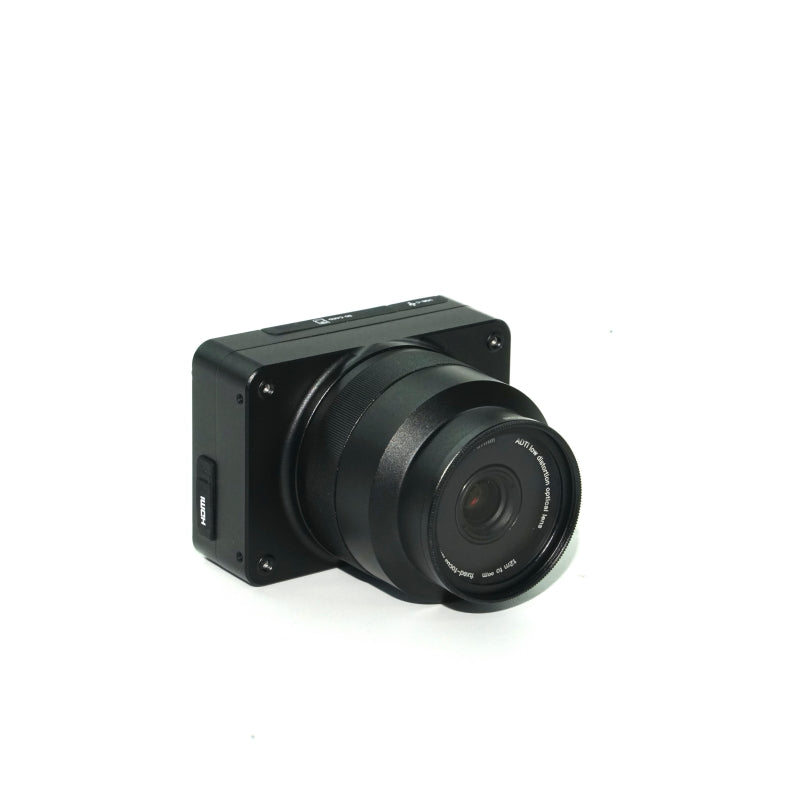

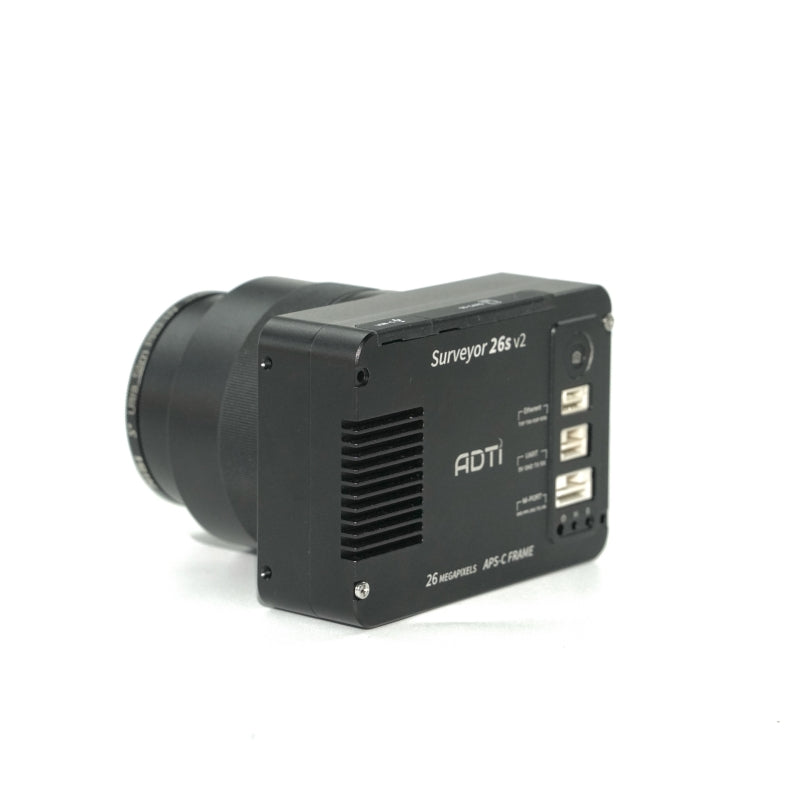

Caméras cartographiques de drone ADTi 26MP 26S V2 pour topographe

Le module de caméra ADTi 26S V2 est un module de caméra APS-C de 26 MP développé par ADTI, il intègre le capteur d'image rétroéclairé Sony IMX 571 de 26 MP, ainsi qu'un circuit de commande et un algorithme de traitement d'image. Il peut ouvrir le protocole de commande SDK aux utilisateurs. ADTi personnalise et développe des objectifs de cartographie de diverses focales, et a personnalisé l'obturateur mécanique global inter-miroir avec une plus grande fiabilité. Il offre également les caractéristiques suivantes :

• Capteur rétroéclairé Sony CMOS APS-C.
• Obturateur mécanique combiné à des objectifs à focale fixe.
• Sortie griffe multi-interface intégrée pour PPK
• Fonction de géolocalisation directe avec Pixhawk (nécessite une unité ADTI POS&CTRL)
• Structure entièrement en aluminium

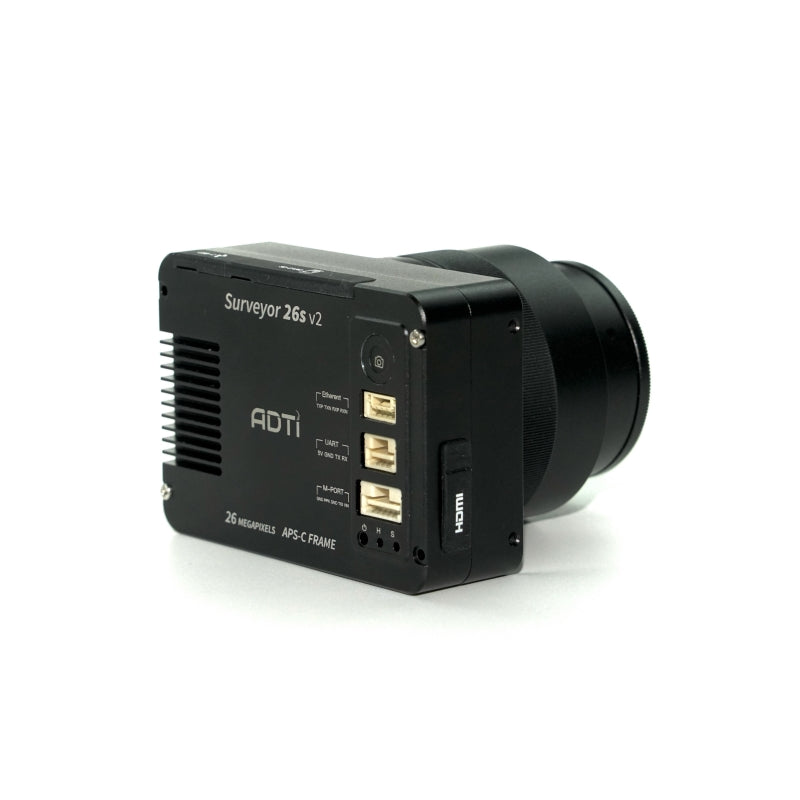

• Port Ethernet pour le flux vidéo en direct

La caméra 26S V2 est composée du capteur Sony IMX571 avec le processeur d'imagerie Socionext Milbeaut®, qui capture des images de haute qualité, avec peu de surchauffe.

Pour une géolocalisation directe depuis le contrôleur de vol Pixhawk, vous devrez acheter l'unité ADTI POS&CTRL séparément.

Capteur d'image

Type de capteur : CMOS
Fabricant du capteur : Sony
Modèle de capteur : Sony IMX 571 rétroéclairé
Mégapixels effectifs : 26,1
Format du capteur : APS-C
Taille du capteur : 368,95 mm² (23,5*15,7 mm) Diagonale 28,3 mm (Type 1.8)
Type de pixel : 3,76 μm (H) × 3,76 μm (V)
Rapport d'aspect : 3:2
Filtre anti-aliasing : Aucun
Profondeur de couleur (bits) : 25,6
ISO efficace maximal : 2 749

Capture d'image

Résolution d'image :
6252 x 4168 (26 MP, 3:2)
4800 x 3200 (15,4 MP, 3:2)
3680 x 2456 (9,0 MP, 3:2)
4800 x 3200 (15,4 MP, 3:2)
3680 x 2456 (9,0 MP, 3:2)
2400 x 1600 (3,8 MP, 3:2)
Format de fichier image : JPEG

Obturateur :

Type d'obturateur : Mécanique inter-miroir léger, remplaçable
Vitesse d'obturation : 1/100 à 1/10000
Images/seconde en mode continu : 2,0
Intervalle d'exposition : ≥0,5 s


Capture vidéo

Résolution vidéo :
1920x1080 (60p (28 Mbps))
640x480 (30p (3 Mbps))
Format de fichier vidéo : MP4
Sortie vidéo HD : Oui
Connexion vidéo HD : HDMI

Objectif et optique

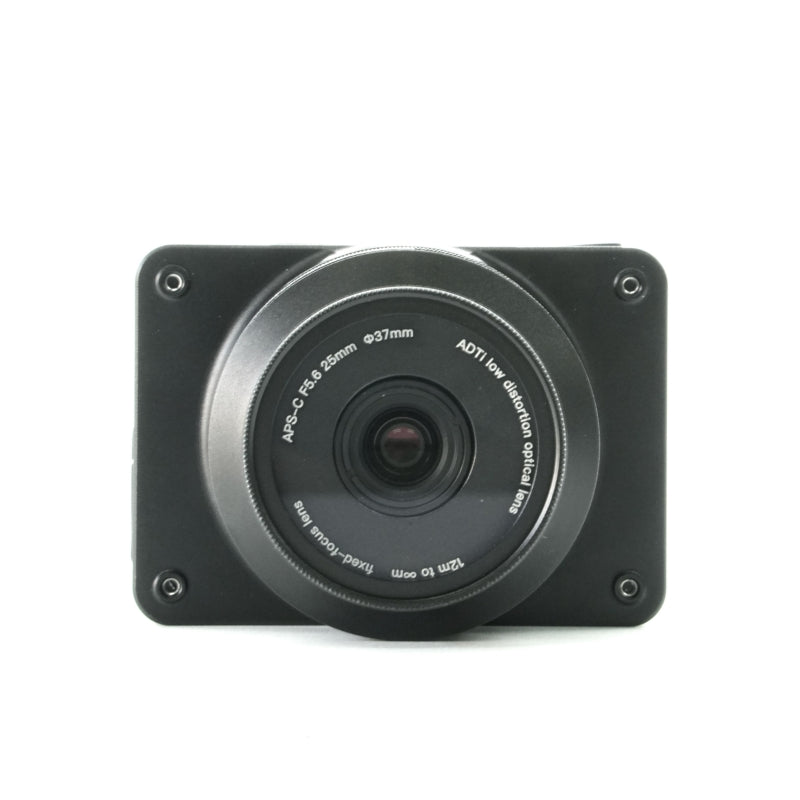

Objectif fixe 25 mm :
Mise au point fixe manuelle (ortho) NON interchangeable
Focale équivalente 37,5 mm
Champ de vision (FOV) : D 58,7° H 50,0° V 34,4°
Distorsion < 0,5 %
Autofocus : Non
Mise au point manuelle : Oui
Plage de mise au point : 20 mètres à l'infini
Ouverture fixe F5,6

Objectif fixe 35 mm :
Mise au point fixe manuelle (ortho) NON interchangeable
Focale équivalente 52 mm
Champ de vision (FOV) : D 44,1° H 37,2° V 25,3°
Distorsion < 0,02 %
Autofocus : Non
Mise au point manuelle : Oui
Plage de mise au point : 20 mètres à l'infini
Ouverture fixe F5,6

Objectif fixe 16 mm :
Mise au point fixe manuelle (ortho) NON interchangeable
Focale équivalente 24,5 mm
Champ de vision (FOV) : D 83,0° H 73,0° V 52,0°
Distorsion < 0,01 %
Autofocus : Non
Mise au point manuelle : Oui
Plage de mise au point : 20 mètres à l'infini
Ouverture fixe F5,6

Caméra

Taille de la caméra : 6,88*4,85*6,25 cm
Poids avec objectif : 110 g (boîtier en aluminium)
Taille de l'emballage : 14,5*10*6 cm
Poids de l'emballage : 500 g
Alimentation : 12-28 V CC Lipo ou Li-ion
Température de fonctionnement : -10 à 40°C

Veuillez cliquer ici pour le manuel d'utilisation

Veuillez cliquer ici pour l'unité ADTi POS & CTRL pour la géolocalisation directe du 26S V2 depuis Pixhawk
