ADTI HEQ Mapper UAV-26MP APS-C

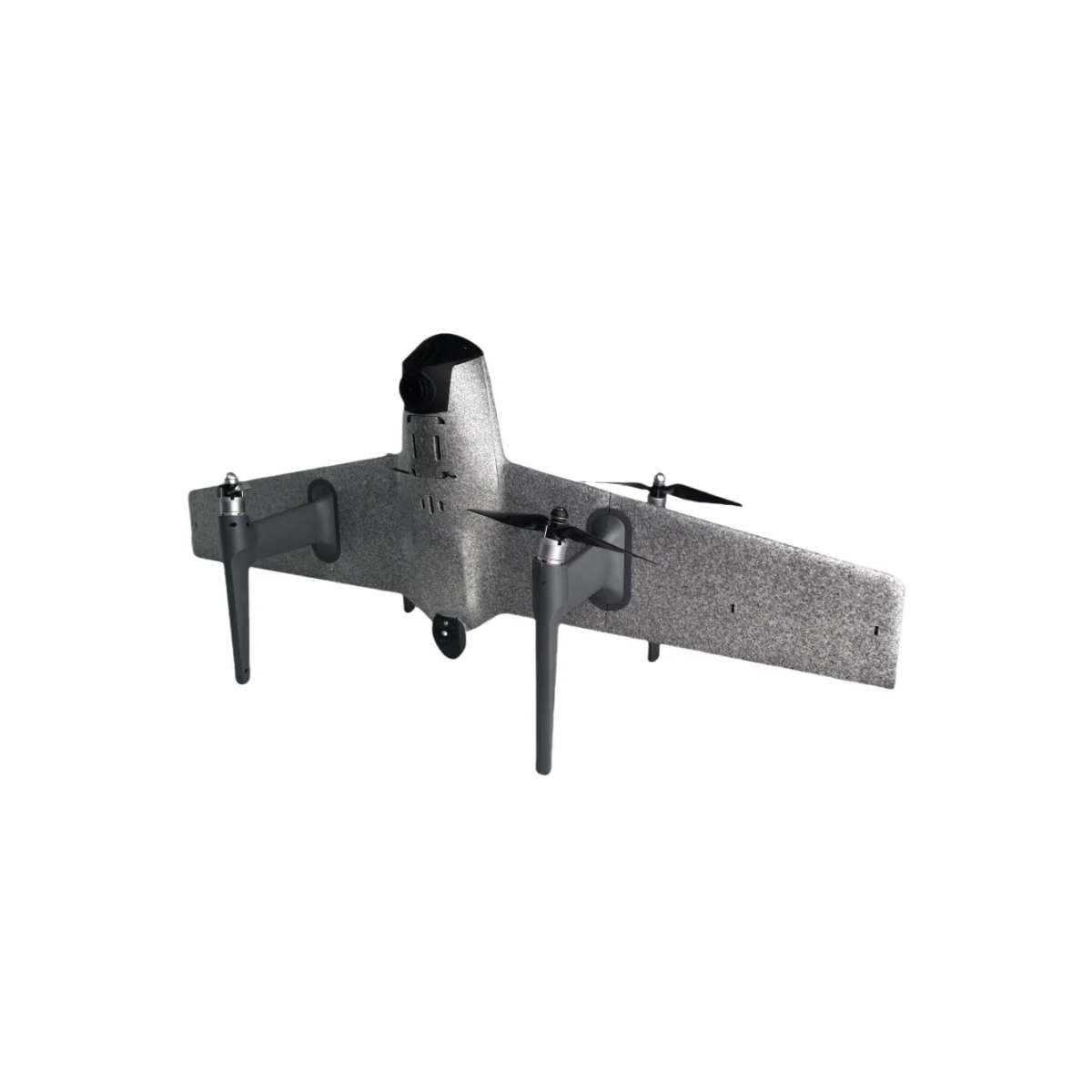

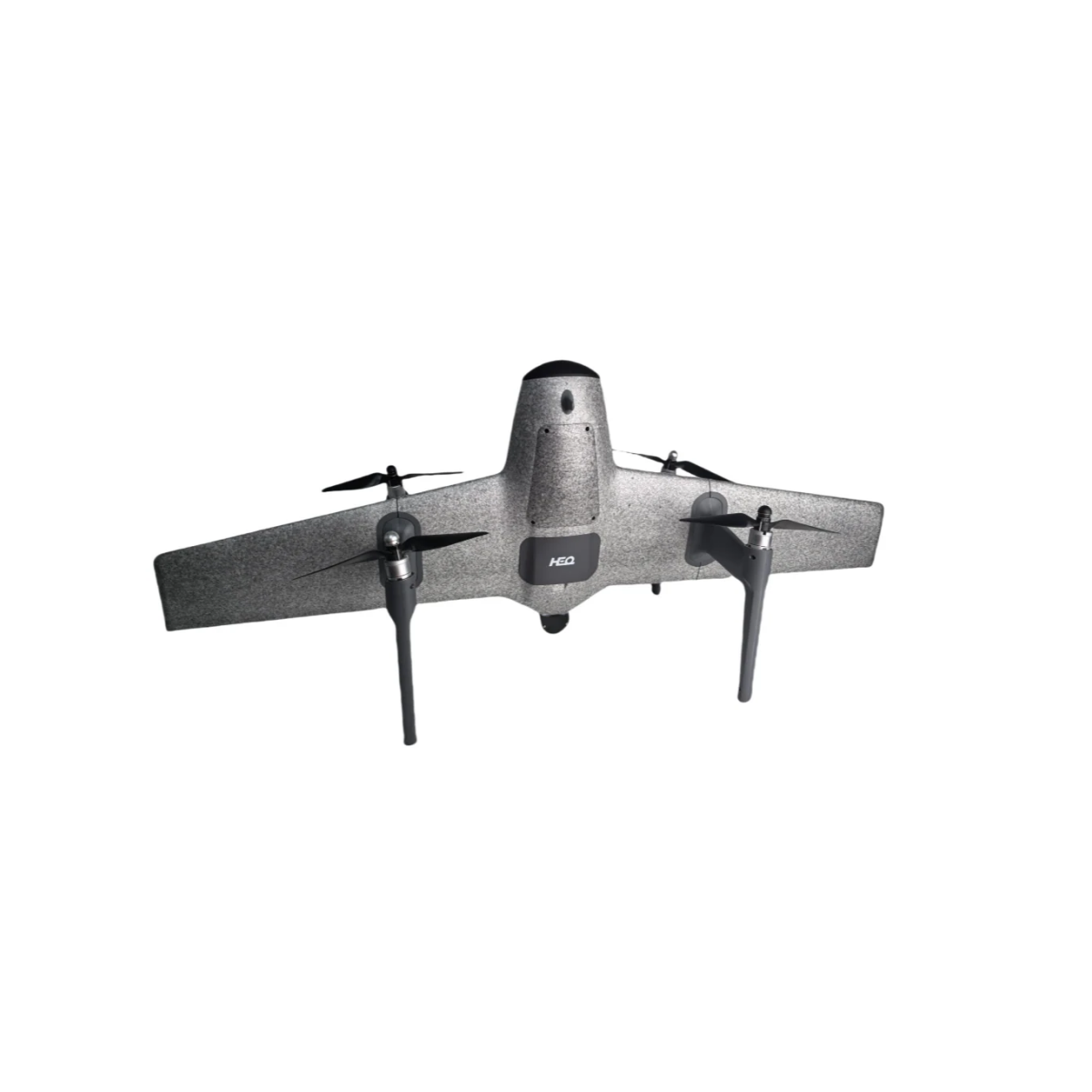

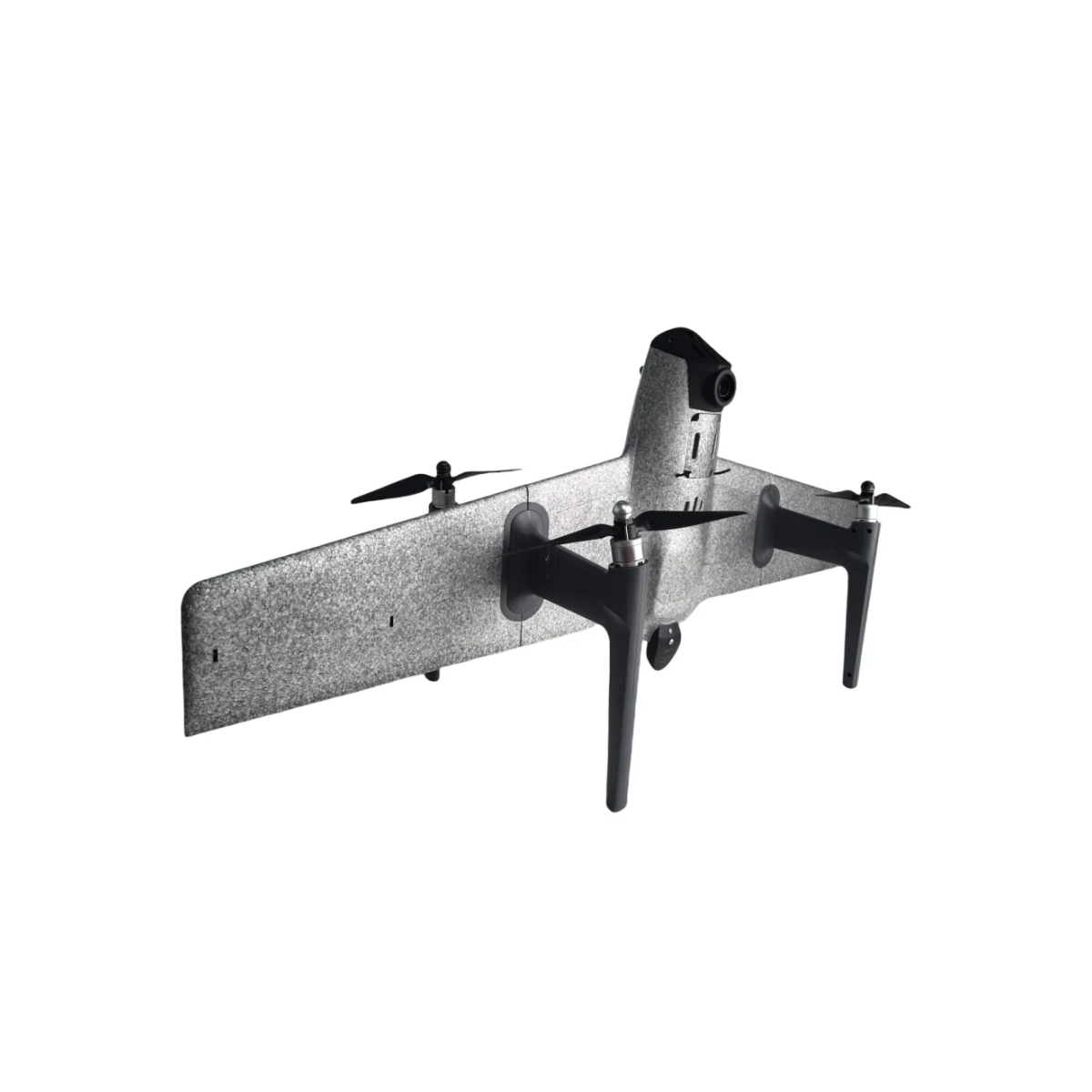

Le ADTI HEQ Mapper est un drone VTOL compact pour l'arpentage et la cartographie, un drone à voilure fixe capable de décoller et d'atterrir verticalement, ainsi que de changer de mode de vol en un seul bouton. Il intègre à la fois la caméra de cartographie ADTi 26S V1 et la technologie de contrôle sans gouvernail HEQ, offrant aux utilisateurs une expérience de cartographie aérienne simplifiée et entièrement autonome.

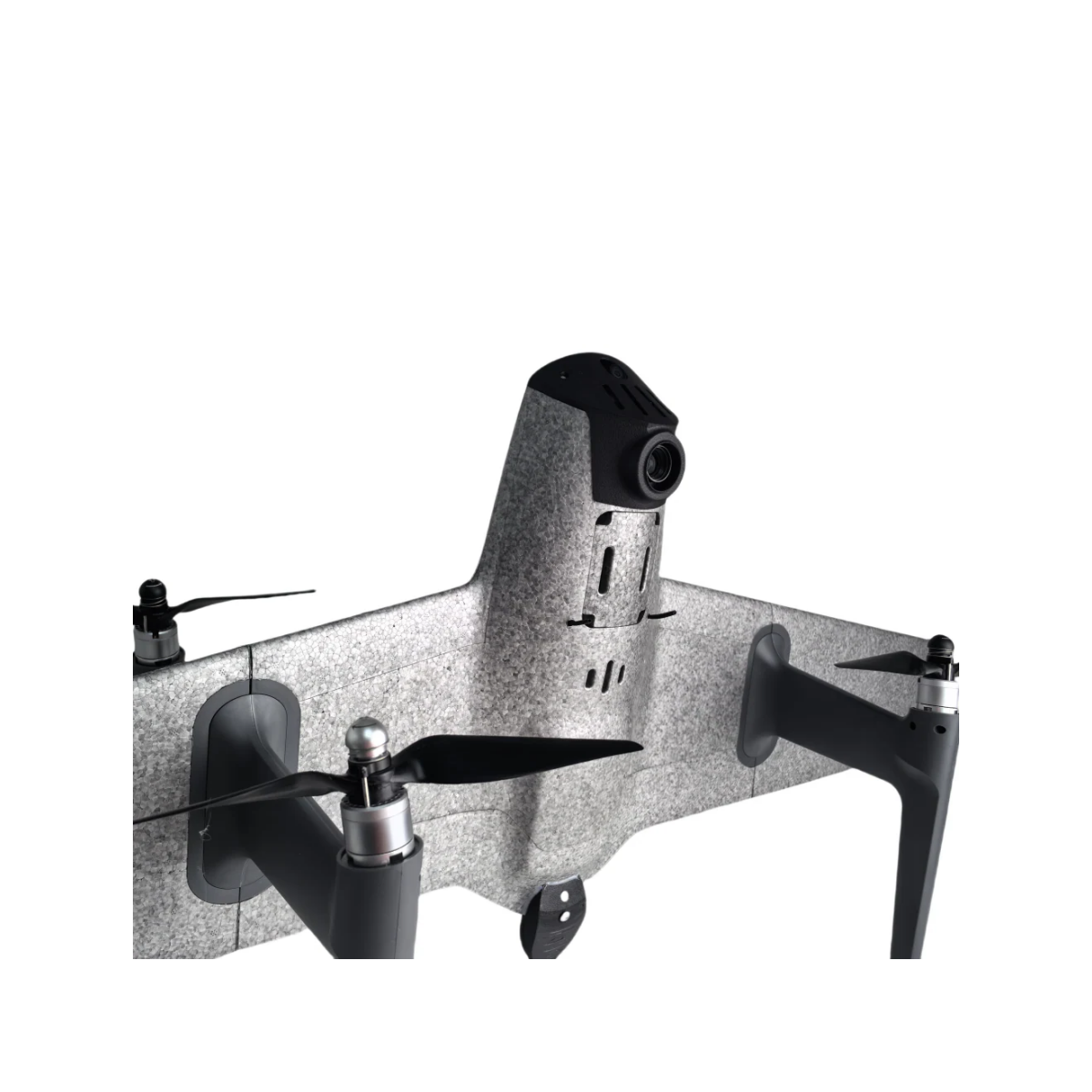

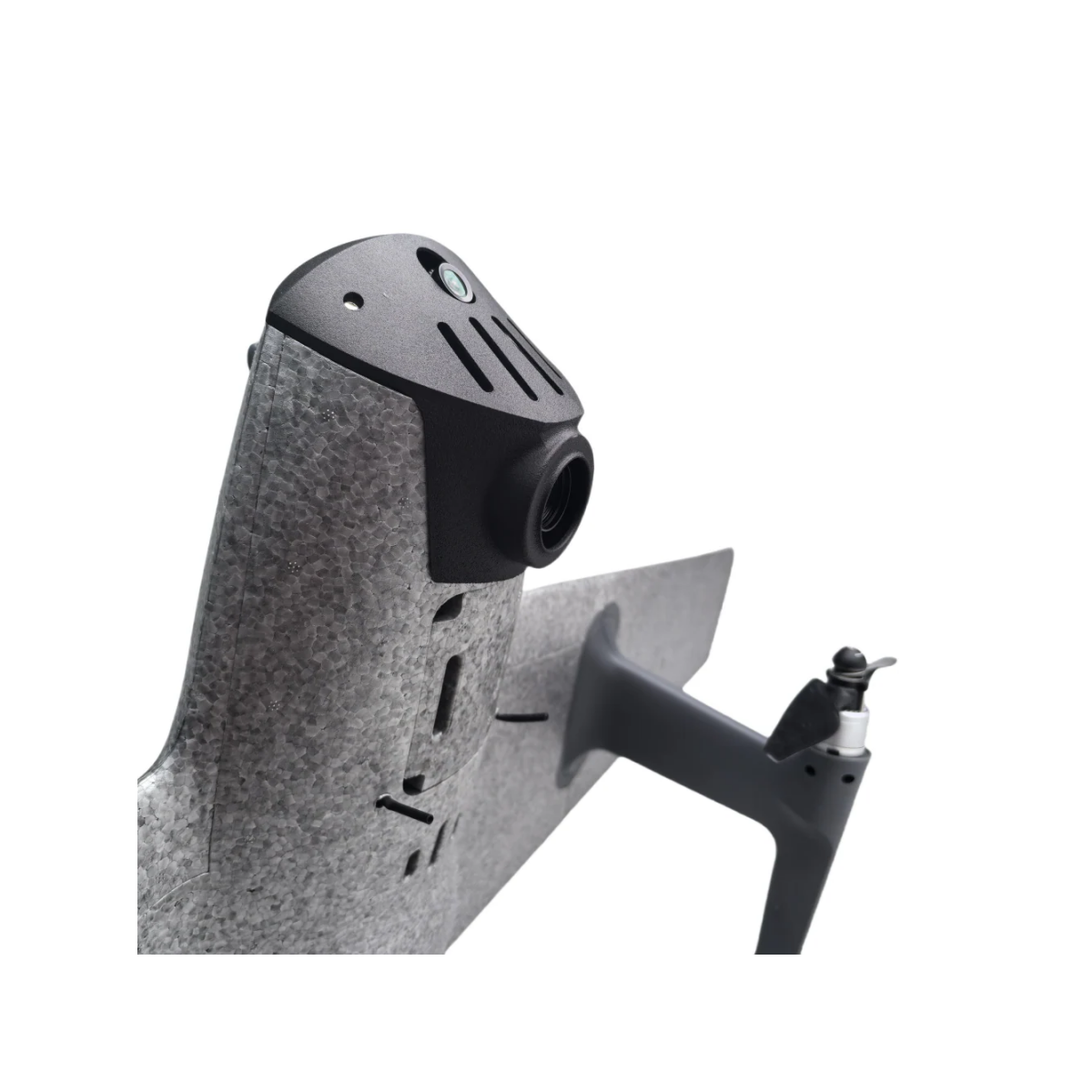

L'ADTI HEQ Mapper présente les avantages de la légèreté, de la portabilité, de la facilité de démontage et d'installation, de l'utilisation par une seule personne, d'une longue autonomie de batterie, etc. Il est équipé d'une caméra de cartographie ADTi 26S V1 APS-C avec capteur Sony IMX571 pour la capture d'images de haute qualité avec géolocalisation, ainsi que d'une caméra vidéo FPV 4K pour un retour vidéo en direct. La portée vidéo/données varie entre 3 km et 30 km selon le terrain. Il est largement utilisé dans l'arpentage et la cartographie par photogrammétrie aérienne, la mesure de terrains, l'inspection à distance, l'inspection électrique, l'urbanisme, les projets énergétiques et de construction routière, ainsi que la planification et l'arpentage minier et d'autres industries.

Aéronef

Envergure de l'aéronef : 1100 mm
Poids maximal au décollage : 1,8 kg
Charge utile maximale : 0,5 kg
Vitesse de vol : 10-25 m/s
Autonomie : 50-60 min
Taux de montée : 4 m/s (aile fixe)
Altitude maximale : 2000 mètres
Température de fonctionnement : -5℃-50℃
Résistance au vent : croisière 30-40 km/h
Batterie : 4S 5500 mAh Lipo 5C
Contrôleur de vol : Compatibilité PX4/Ardupilot (cartographie Qgroundcontrol)

Capteur d'image

Type de capteur : CMOS
Fabricant du capteur : Sony
Modèle de capteur : Sony IMX 571 rétroéclairé
Mégapixels effectifs : 26,1
Format du capteur : APS-C
Taille du capteur : 368,95 mm² (23,5*15,7 mm) Diagonale 28,3 mm (Type 1.8)
Type de pixel : 3,76 μm (H) × 3,76 μm (V)
Rapport d'aspect : 3:2
Filtre anti-crénelage : Aucun
Profondeur de couleur (bits) : 25,6
ISO effectif maximal : 2 749

Capture d'image

Résolution d'image :
6252 x 4168 (26 MP, 3:2)
4800 x 3200 (15,4 MP, 3:2)
3680 x 2456 (9,0 MP, 3:2)
4800 x 3200 (15,4 MP, 3:2)
3680 x 2456 (9,0 MP, 3:2)
2400 x 1600 (3,8 MP, 3:2)
Format de fichier image : JPEG

Obturateur :

Type d'obturateur : Mécanique léger inter-miroir, remplaçable
Vitesse d'obturation : 1/100 à 1/10000
Images/seconde en mode continu : 2,0
Intervalle d'exposition : ≥0,5 s

Objectif et Optique

Objectif fixe 25 mm :
Mise au point fixe manuelle (ortho) NON interchangeable
Distance focale équivalente 37,5 mm
Champ de vision : D 58,7° H 50,0° V 34,4°
Distorsion < 0,5 %
Autofocus Non
Mise au point manuelle Oui
Plage de mise au point : 20 mètres à l'infini
Ouverture fixe F5.6

Vidéo FPV

Capture vidéo FPV :

Taille du capteur d'image : capteur CMOS FPV de 1/2,49 pouce
Pixel : 12 millions
Distance focale équivalente : 24 mm
Ouverture : f/2,8
Plage de mise au point : 1 m à l'infini
Plage ISO vidéo : 100 à 3200 (auto)
Résolution vidéo : 4K : 3840x2160 à 24/25/30 ips
Carte SD : jusqu'à 320 Go

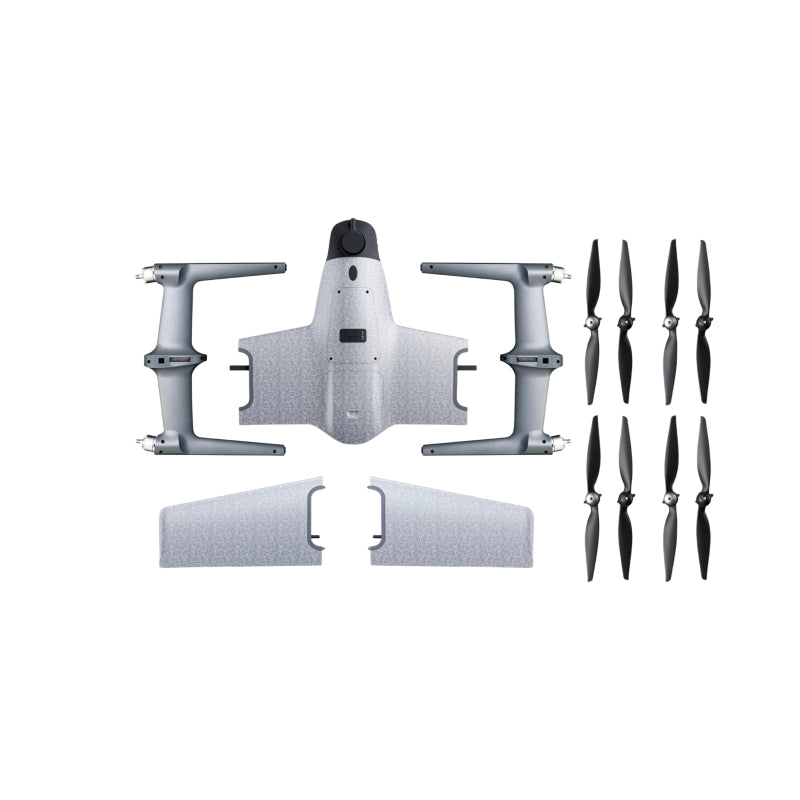

• Liste de colisage

  1 x avion RTF HEQ ADTI sur mesure

  1 x caméra APS-C ADTI 26SV2 ou 26SV1 montée sur mesure

  1 x caméra FPV montée sur mesure

  2 x jeux d'hélices en nylon à démontage rapide,

  1 x radiocommande (avec écran pour le retour vidéo en direct),

  1 x mallette de transport,

  1 x Batterie Lipo 5500 mAh 15,2 V (option pour plus)

  1 x chargeur d'alimentation
