Caméras de cartographie par drone ADTi 61MP 61MAX Surveyor

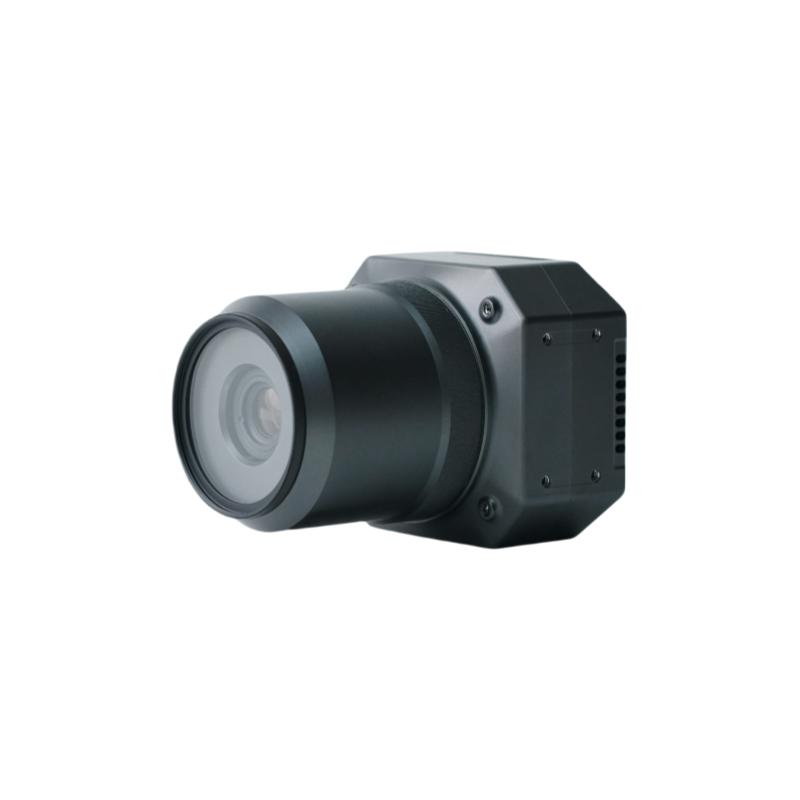

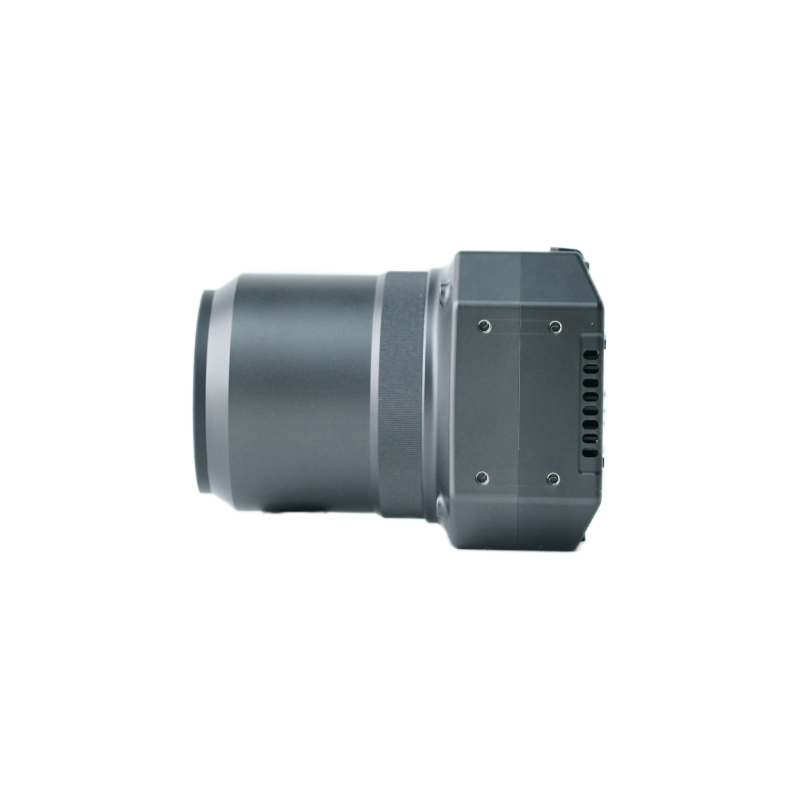

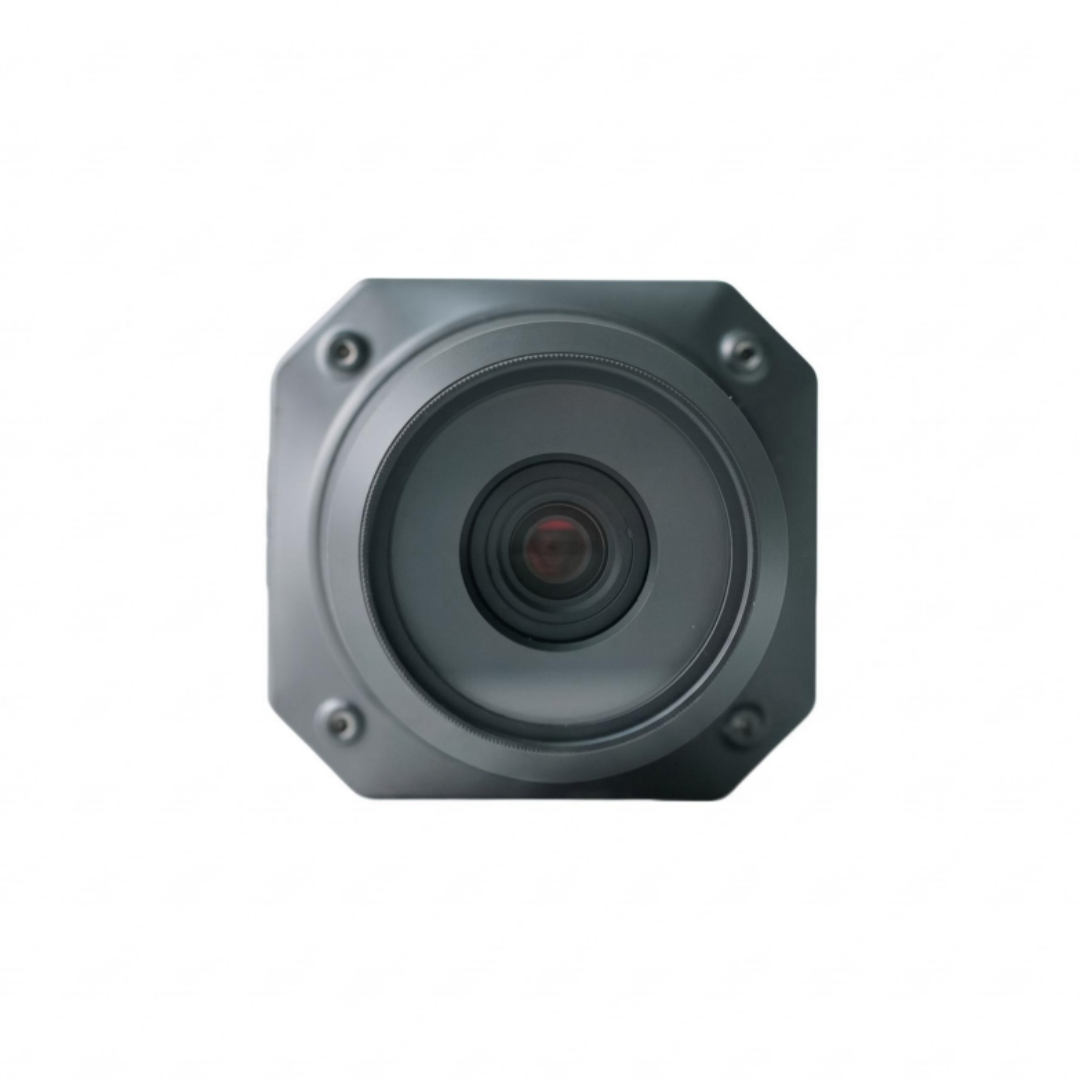

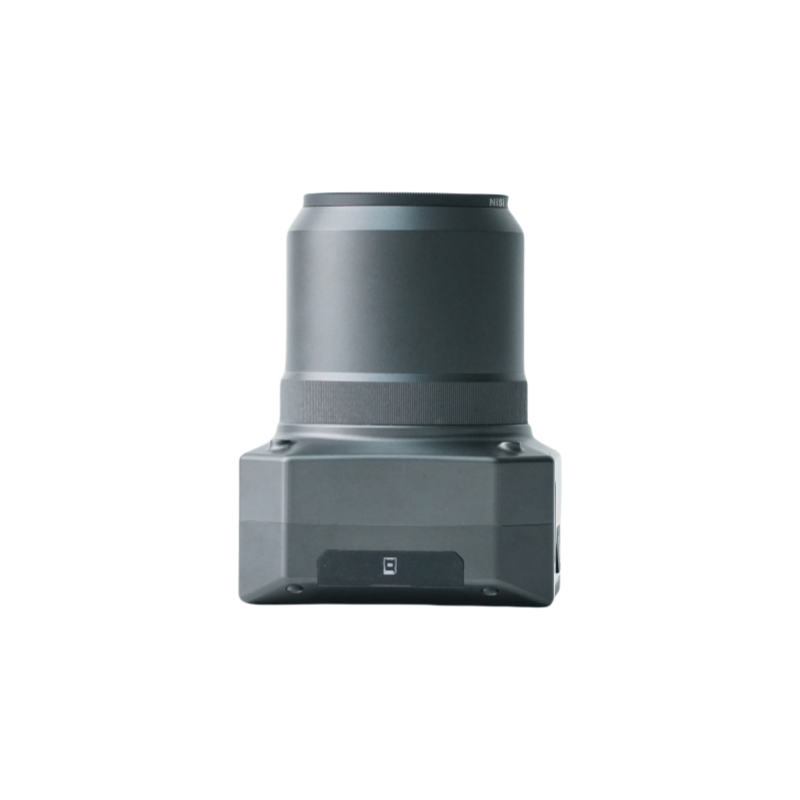

Le module de caméra ADTi 61MAX est un module de caméra plein format 61MP développé par ADTI, il adopte le capteur d'image plein format 61MP rétroéclairé Sony IMX 455, ainsi qu'un circuit de contrôle de commande et un algorithme de traitement d'image. Il peut ouvrir le protocole de contrôle SDK aux utilisateurs. ADTi personnalise et développe des objectifs de topographie et de cartographie de diverses longueurs focales, et a personnalisé l'obturateur inter-miroir mécanique global avec une fiabilité accrue. Il dispose également des caractéristiques suivantes :

• Capteur CMOS Sony plein format rétroéclairé.
• Obturateur mécanique combiné à des objectifs à focale fixe.
• Sortie de griffe multifonction intégrée pour PPK
• Fonction de géolocalisation directe avec Pixhawk (nécessite l'unité ADTI POS&CTRL)
• Structure entièrement en aluminium

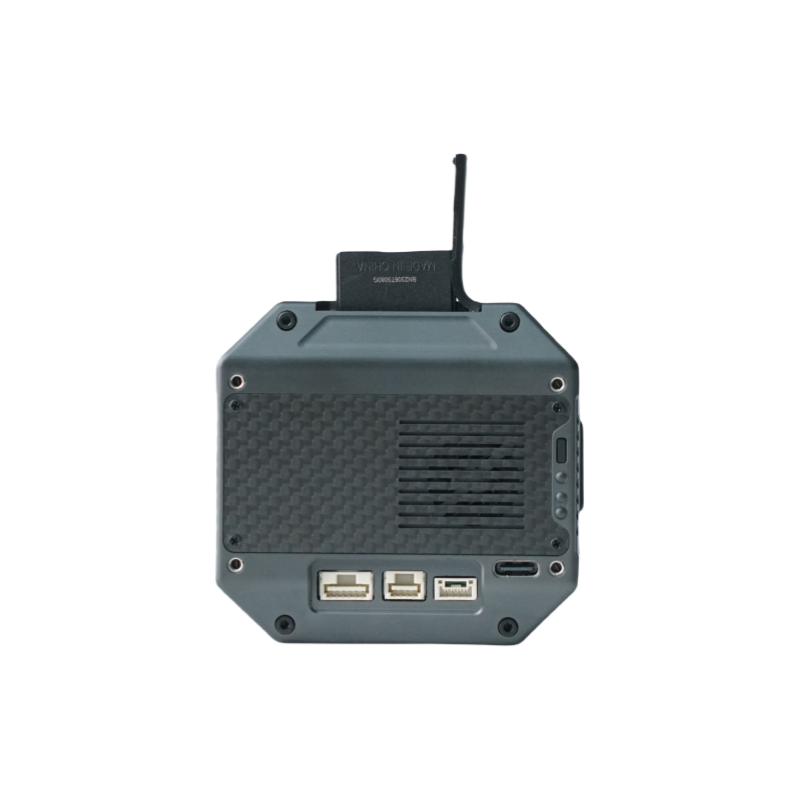

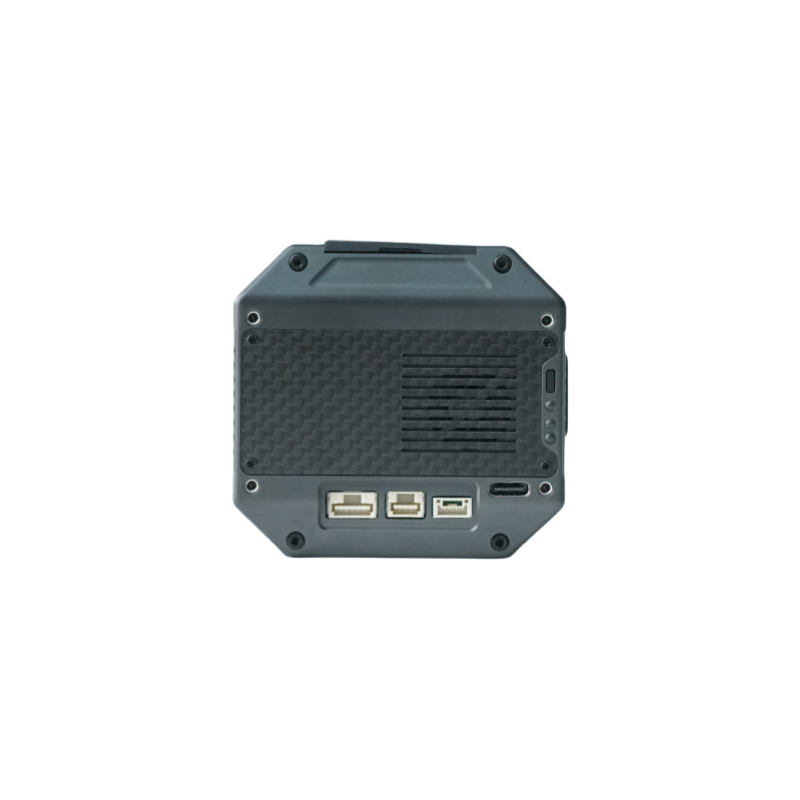

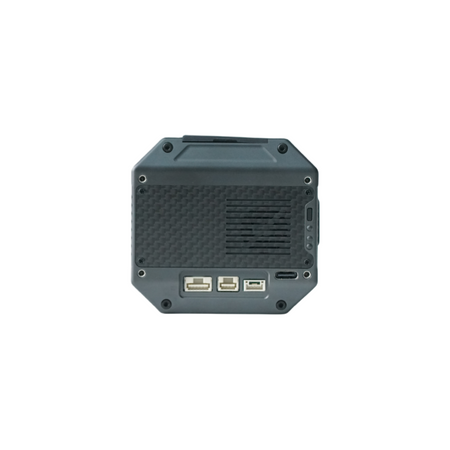

• Port Ethernet pour le flux vidéo en direct

La caméra 61MAX se compose d'un capteur Sony IMX455 avec un processeur d'imagerie Socionext-Milbeaut®, qui capture des images de haute qualité, avec un faible échauffement.

Pour une géolocalisation directe depuis le contrôleur de vol Pixhawk, vous devrez acheter séparément l'unité ADTI POS&CTRL.

Capteur d'image

Type de capteur : CMOS
Fabricant du capteur : Sony
Modèle de capteur : Sony IMX 455 rétroéclairé
Mégapixels effectifs : 61
Format du capteur : plein format
Taille du capteur : 876mm2 (36.5*24mm), 9576 (H) × 6388 (V)
Type de pixel : 4.4 μm (H) × 4.4 μm (V)
Rapport d'aspect : 3:2
Intervalle d'exposition : ≥0.5s

Capture d'image

Résolution d'image :
9576 x 6388 (61 MP, 3:2)

Format de fichier d'image : JPEG

Obturateur :

Type d'obturateur : Mécanique inter-miroir léger, remplaçable
Vitesse d'obturation : 1/100 à 1/10000
Images/seconde en mode continu : 2.0
Intervalle d'exposition : ≥0.5s


Capture vidéo

Résolution vidéo :
1920x1080 (60p (28Mbps))
640x480 (30p (3Mbps))
Format de fichier vidéo : MP4
Sortie vidéo HD : Oui

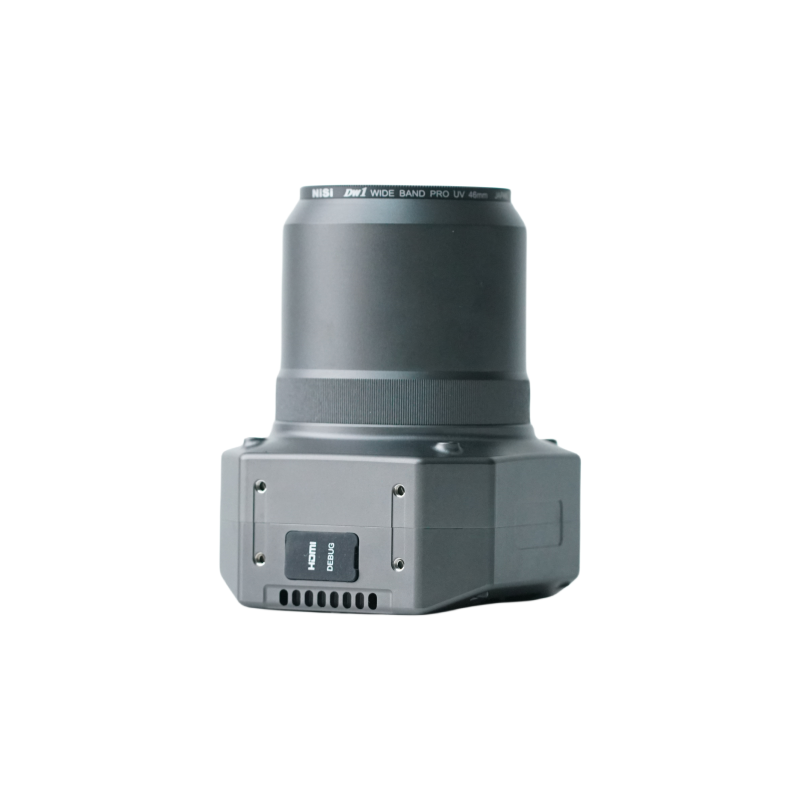

Connexion vidéo HD : HDMI

Objectif et optique

Objectif fixe 21mm :
Mise au point manuelle fixe (ortho) NON interchangeable
FOV : D 92° H 81° V 60°
Distorsion <0.3%
Autofocus : Non
Mise au point manuelle : Oui
Plage de mise au point : 50 mètres à l'infini
Ouverture fixe F5.6

Objectif fixe 35mm :
Mise au point manuelle fixe (ortho) NON interchangeable
Longueur focale équivalente 52mm
FOV : D 57° H 48.6° V 33.4°
Distorsion <0.037%
Autofocus : Non
Mise au point manuelle : Oui
Plage de mise au point : 50 mètres à l'infini
Ouverture fixe F5.6

Objectif fixe 50mm :
Mise au point manuelle fixe (ortho) NON interchangeable
Longueur focale équivalente 24.5mm
FOV : D 42.2° H 35.6° V 24.3°
Distorsion <0.3%
Autofocus : Non
Mise au point manuelle : Oui
Plage de mise au point : 50 mètres à l'infini
Ouverture fixe F5.6

Caméra

Taille de la caméra : 7.2*6.8*10.6 cm
Poids avec objectif : 290 g (objectif 21MM), 248g (objectif 40MM ou 56MM)
Taille de l'emballage : 14.5*10*6 cm
Poids de l'emballage : 800 g
Alimentation : 12-28V DC Lipo ou Li-ion
Température de fonctionnement : -10 à 40°C

Veuillez cliquer ici pour l'unité ADTi POS & CTRL pour le géoréférencement direct 26S V2 depuis Pixhawk
