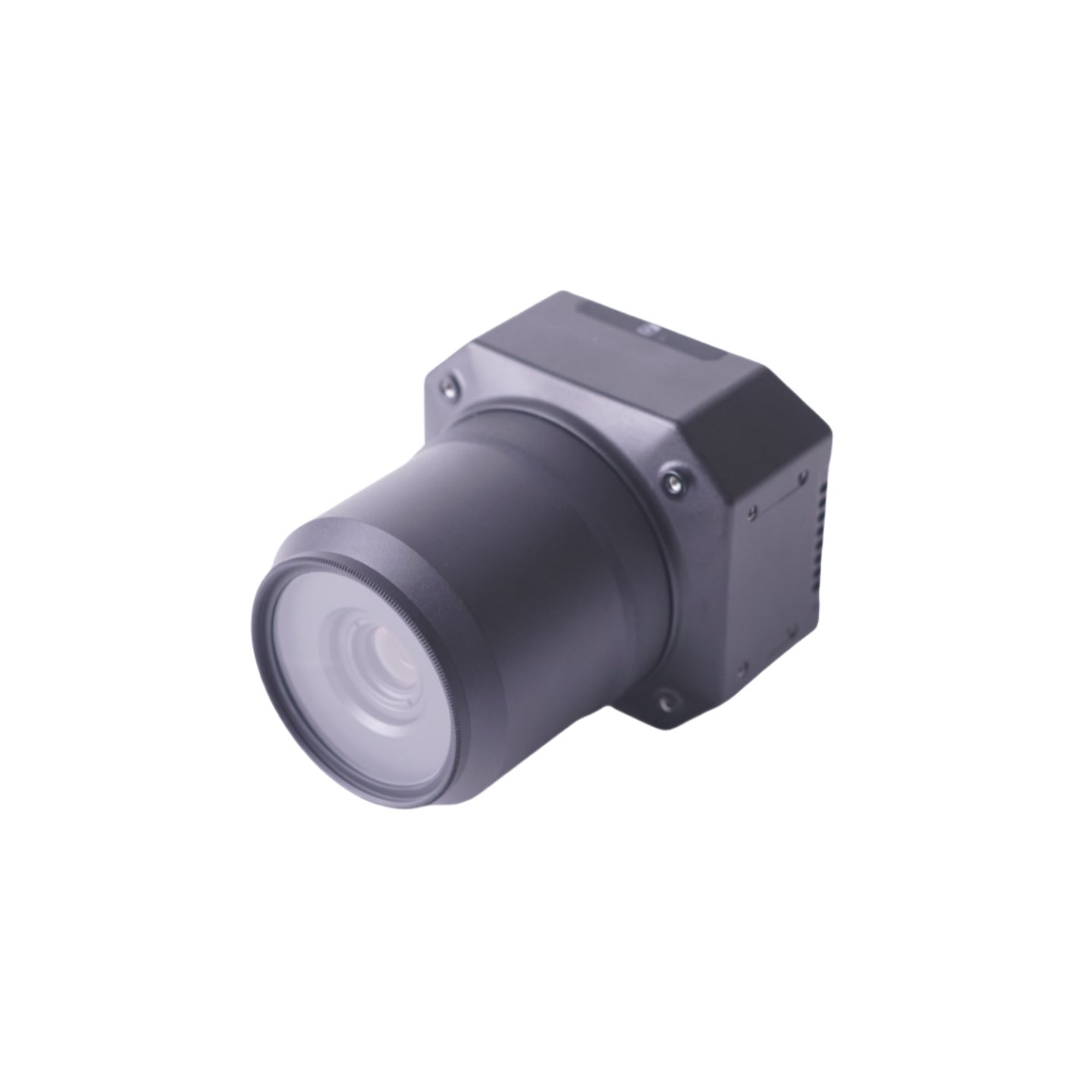

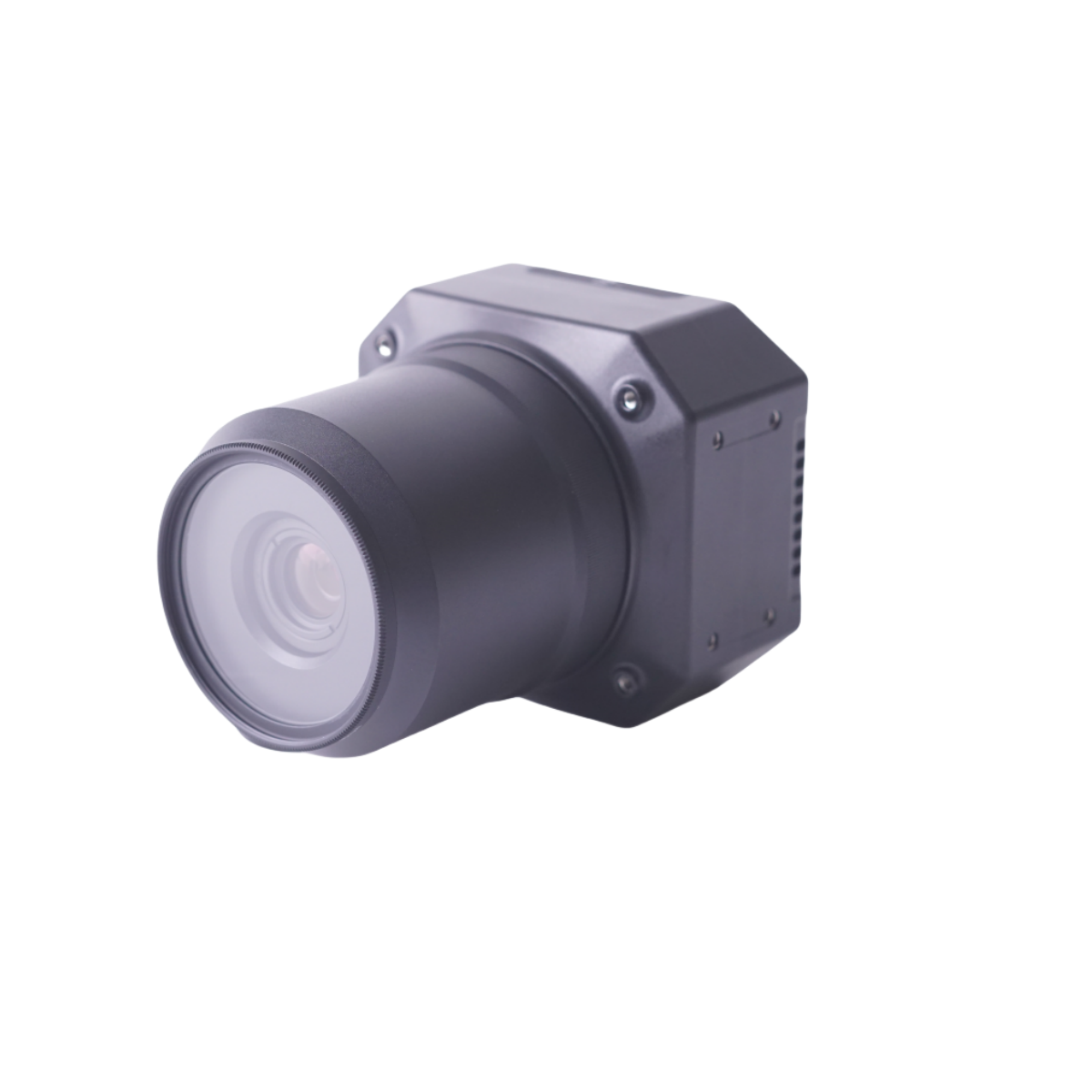

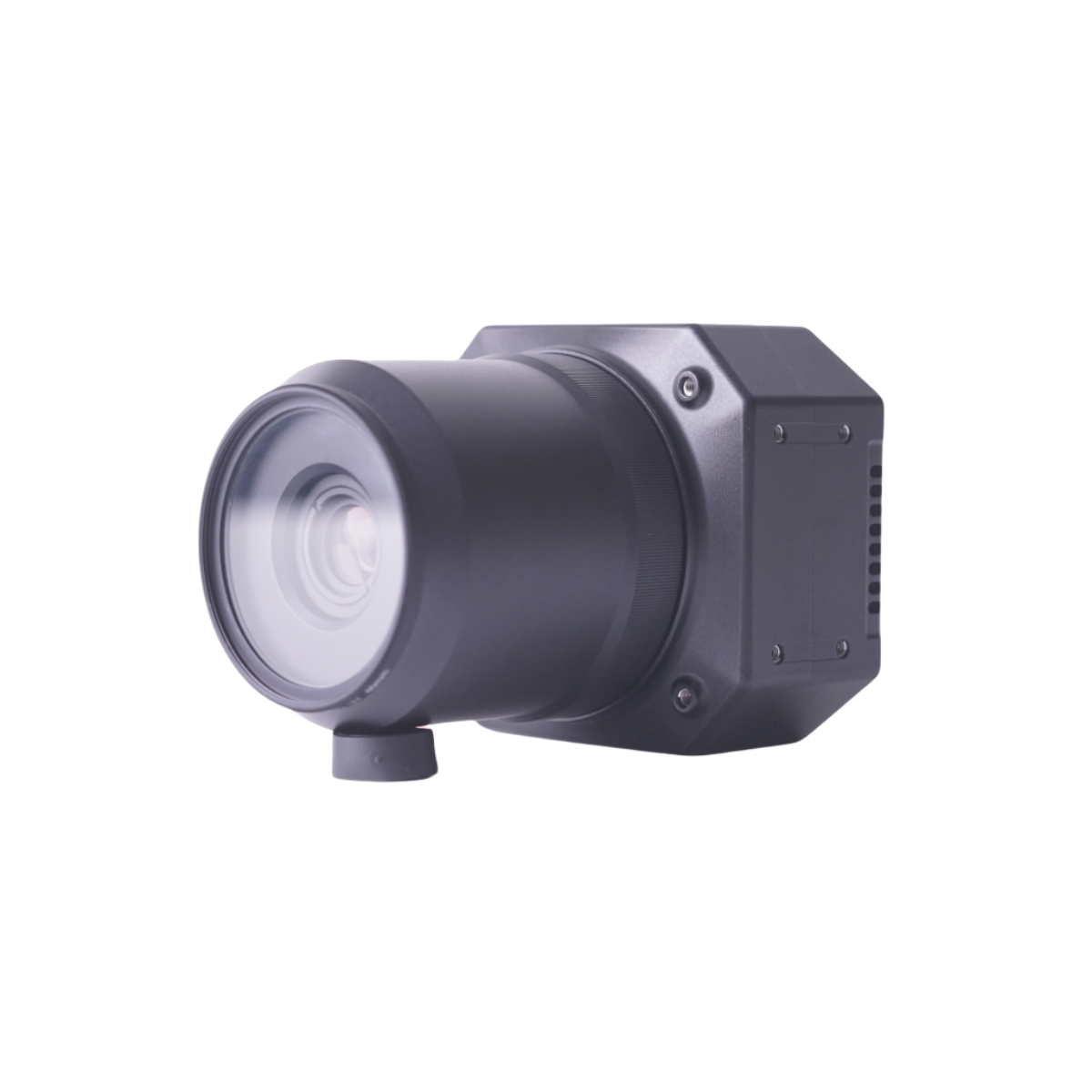

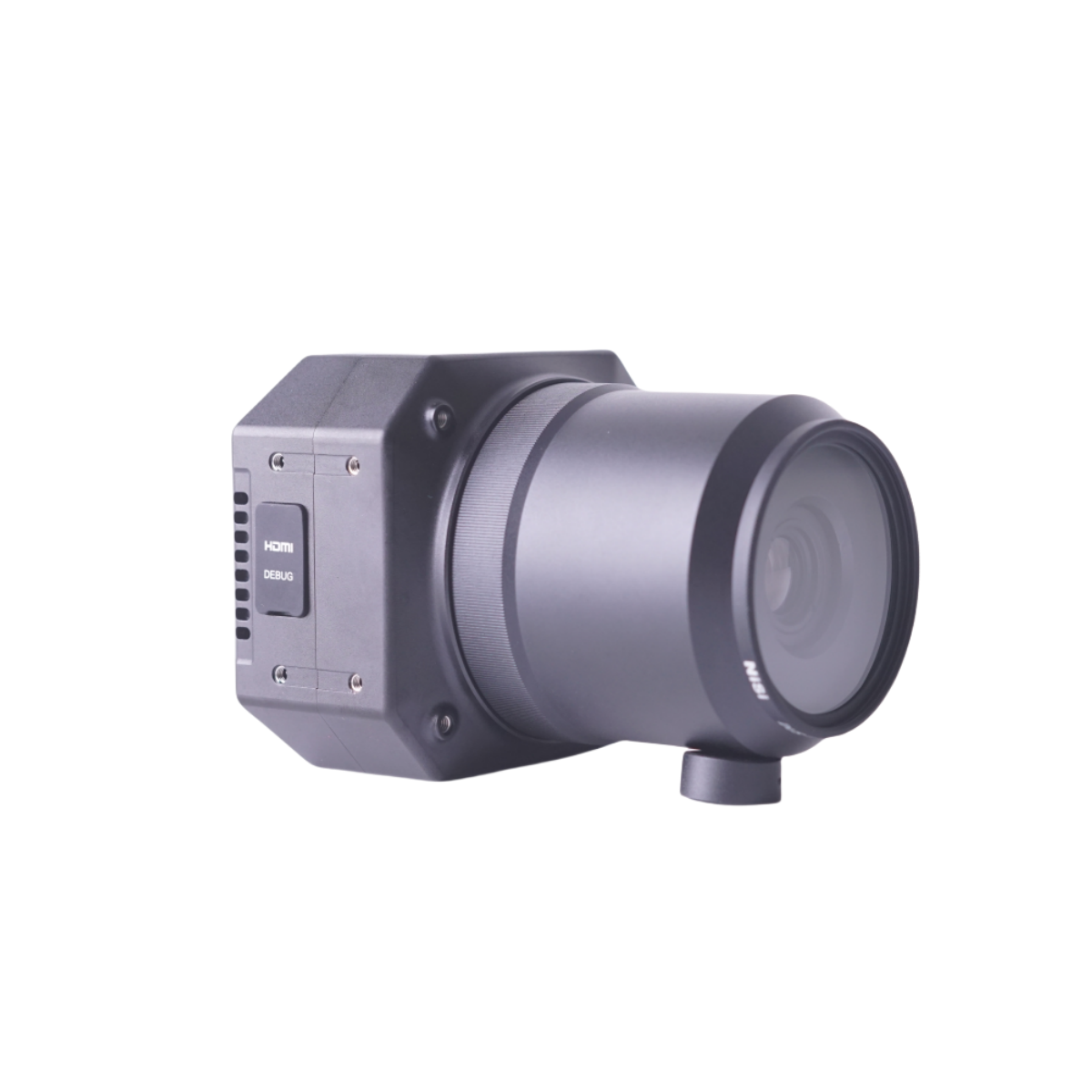

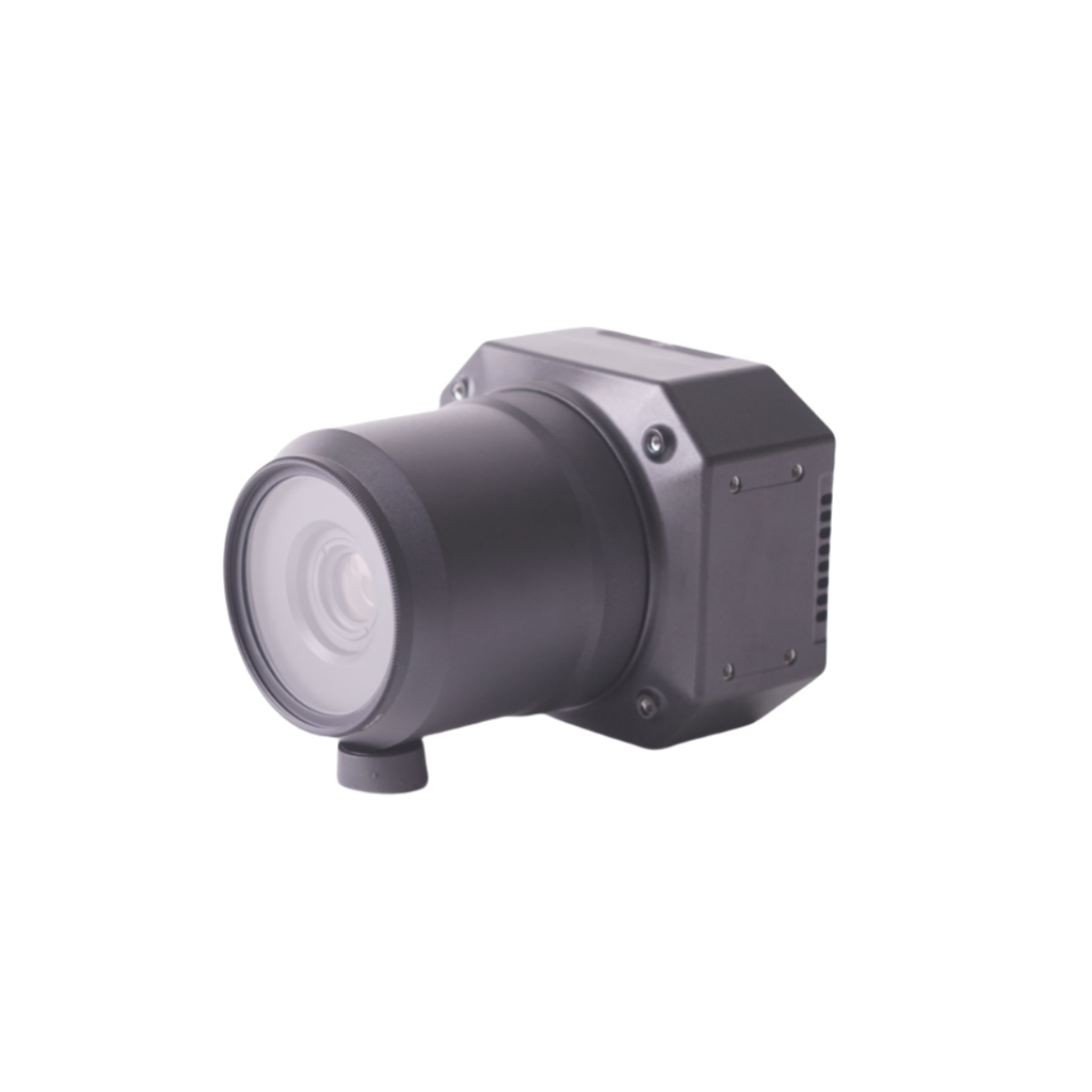

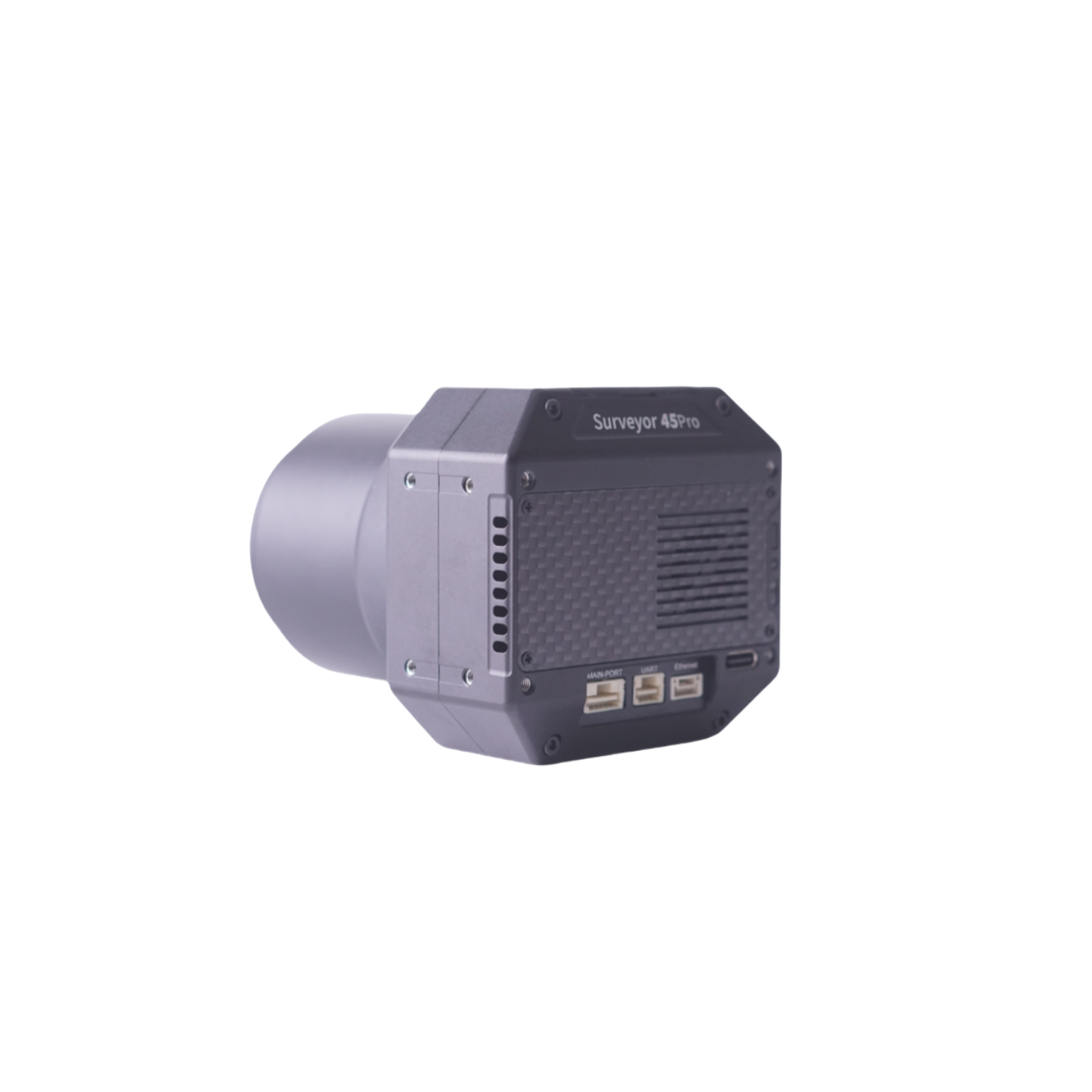

Caméras de cartographie par drone ADTi 45MP 45PRO Surveyor

Le module de caméra ADTi 45PRO est un module de caméra plein format 45MP développé par ADTI. Il intègre le capteur d'image plein format rétroéclairé Sony IMX 366 de 45MP, ainsi que son circuit de contrôle et son algorithme de traitement d'image. Il peut ouvrir le protocole de contrôle SDK aux utilisateurs. ADTi personnalise et développe des objectifs de topographie et de cartographie de diverses focales, et a personnalisé l'obturateur mécanique global inter-miroir avec une fiabilité accrue. Il propose également :

• Capteur rétroéclairé CMOS Sony plein format.
• Obturateur mécanique combiné à des objectifs à focale fixe.
• Sortie griffe porte-accessoires multi-interface intégrée pour PPK
• Fonction de géolocalisation directe avec Pixhawk (nécessite l'unité ADTI POS&CTRL)
• Structure entièrement en aluminium
• Port Ethernet pour le streaming vidéo en direct

La caméra 45PRO est équipée d'un capteur Sony IMX366 avec un processeur d'image Socionext-Milbeaut®, qui capture des images de haute qualité, avec un faible échauffement.

Pour une géolocalisation directe à partir du contrôleur de vol Pixhawk, vous devrez acheter l'unité ADTI POS&CTRL séparément.

Capteur d'image

Type de capteur : CMOS
Fabricant du capteur : Sony
Modèle du capteur : Sony IMX 366 rétroéclairé
Mégapixels effectifs : 44,7
Format du capteur : plein format
Taille du capteur : 876mm² (36,5*24mm), 8192 x 5460
Type de pixel : 4,4 μm (H) × 4,4 μm (V)
Rapport d'aspect : 3:2
Intervalle d'exposition : ≥0,5s

Capture d'image

Résolution d'image :
8192 x 5460 (45 MP, 3:2)

Format de fichier image : JPEG

Obturateur :

Type d'obturateur : Mécanique inter-miroir léger, remplaçable
Vitesse d'obturation : 1/100 à 1/10000
Images/seconde en mode continu : 2,0
Intervalle d'exposition : ≥0,5s


Capture vidéo

Résolution vidéo :
1920x1080 (60p(28Mbps)
640x480 (30p(3Mbps))
Format de fichier vidéo : MP4
Sortie vidéo HD : Oui
Connexion vidéo HD : HDMI

Objectif et optique

Objectif fixe 21 mm :
Mise au point fixe manuelle (ortho) NON interchangeable
FOV : D 92° H 81° V 60°
distorsion <0,3%
Autofocus Non
Mise au point manuelle Oui
Plage de mise au point : 50 mètres à l'infini
Ouverture fixe F5.6

Objectif fixe 35 mm :
Mise au point fixe manuelle (ortho) NON interchangeable
Focale équivalente 52 mm
FOV : D 57° H 48,6° V 33,4°
distorsion <0,037%
Autofocus Non
Mise au point manuelle Oui
Plage de mise au point : 50 mètres à l'infini
Ouverture fixe F5.6

Objectif fixe 50 mm :
Mise au point fixe manuelle (ortho) NON interchangeable
Focale équivalente 24,5 mm
FOV : D 42,2° H 35,6° V 24,3°
distorsion <0,3%
Autofocus Non
Mise au point manuelle Oui
Plage de mise au point : 50 mètres à l'infini
Ouverture fixe F5.6

Caméra

Taille de la caméra : 7,2*6,8*10,6 cm
Poids avec objectif : 270 g (objectif 21MM), 180g (objectif 40MM ou 56MM)
Taille de l'emballage : 14,5*10*6 cm
Poids de l'emballage : 800 g
Alimentation : 12-28V DC Lipo ou Li-ion
Température de fonctionnement : -10 à 40°C
