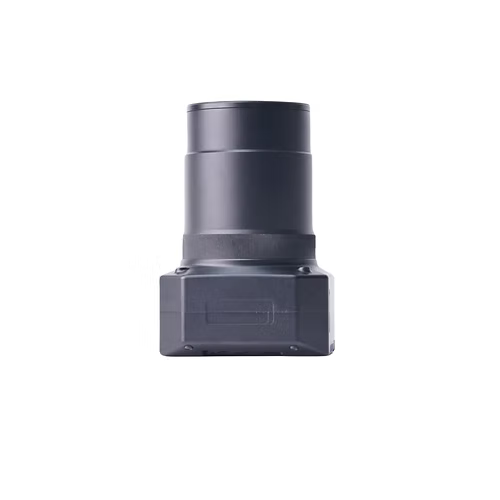

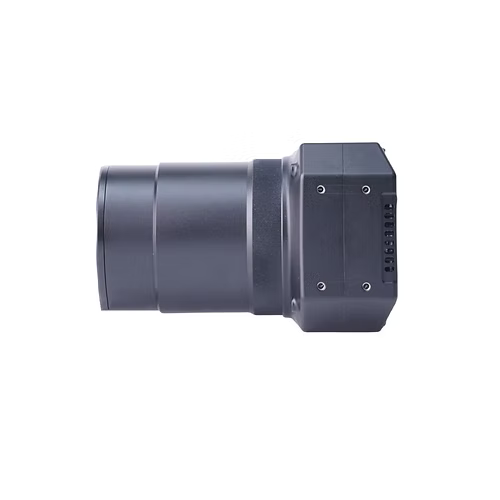

Caméras de drone d'arpentage ADTi 100MP 102PRO

Le module de caméra ADTi 102PRO est un module de caméra moyen format 102MP auto-développé par ADTI, il adopte le capteur d'image moyen format Sony IMX461 102MP effectif qui a une plus grande latitude et des capacités de contrôle du bruit, et 100MP pixels effectifs, offrant aux utilisateurs des performances de qualité d'image supérieures et la capture de détails d'image haute définition. Il dispose également d'un obturateur aérophotogrammétrique mécanique global de qualité professionnelle SGS intégré à l'objectif, qui est équipé d'un obturateur SGS ultra-durable. Il adopte une structure à double couche de lame d'ombrage à grande vitesse KlMOTO, la durée de vie de l'obturateur est passée de 150 000 à 500 000 fois, réduisant considérablement les coûts d'exploitation. circuit de commande d'entraînement et algorithme de traitement d'image. Il peut ouvrir le protocole de contrôle SDK aux utilisateurs. La caméra ADTi 102PRO a un intervalle photo minimum de 0,8 seconde, et la caméra est équipée d'un nouveau stockage haute vitesse et d'une puce de traitement d'image haute performance. L'intervalle photo minimum peut atteindre 0,8 seconde, ce qui permet d'obtenir une collecte de données d'image sans distorsion de haute qualité à grande vitesse de vol. De plus, elle fonctionne avec l'unité ADTi POS & CTRL pour la compatibilité MAVlink.

Ses caractéristiques :

• Capteur d'image CMOS Sony moyen format.
• Obturateur mécanique combiné à des objectifs à focale fixe.

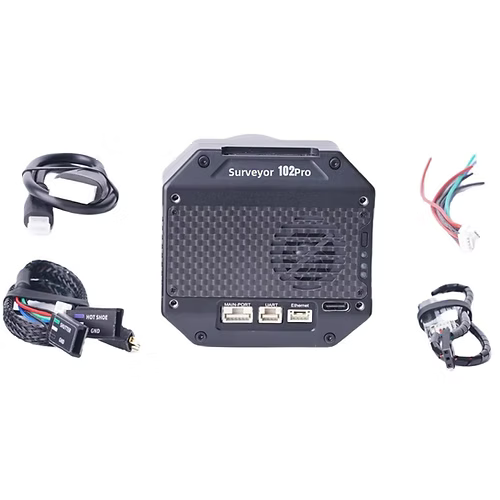

• Sortie griffe porte-accessoire multi-interface intégrée pour PPK
• Fonction de géotagging direct avec Pixhawk et MAVlink (nécessite l'unité ADTI POS
• &CTRL)
• Structure entièrement en aluminium
• Port Ethernet pour le flux vidéo en direct

La caméra 102PRO se compose du capteur Sony IMX461 avec le processeur d'imagerie Socionext - Milbeaut®, qui capture des images de haute qualité, avec un faible échauffement.

Pour le géotagging direct depuis le contrôleur de vol Pixhawk, vous devrez acheter l'unité ADTI POS&CTRL séparément.

Capteur d'image

Type de capteur : CMOS
Fabricant du capteur : Sony
Modèle de capteur : Capteur d'image Sony IMX 461
Mégapixels effectifs : 100
Format du capteur : Moyen format
Taille du capteur : 1441,02 mm2 (43,8*32,9 mm), 11648 x 8736
Type de pixel : 3,76 μm (H) × 3,76 μm (V)
Rapport d'aspect : 4:3
Intervalle d'exposition : ≥0,8 s

Capture d'image

Résolution d'image :
11648 x 8736 (100 MP, 4:3)

Format de fichier d'image : JPG/JPG+DNG/DNG

Obturateur (durée de vie de l'obturateur ≥500 000) :

Type d'obturateur : Mécanique inter-miroir léger, remplaçable
Vitesse d'obturation : 1/200 à 1/16000
Images par seconde en mode continu : 2,0
Intervalle d'exposition : ≥0,8 s


Capture vidéo

Résolution vidéo :
1920x1080 (60p(28Mbps)
640x480 (30p(3Mbps))
Format de fichier vidéo : MP4
Sortie vidéo HD : Oui
Connexion vidéo HD : HDMI

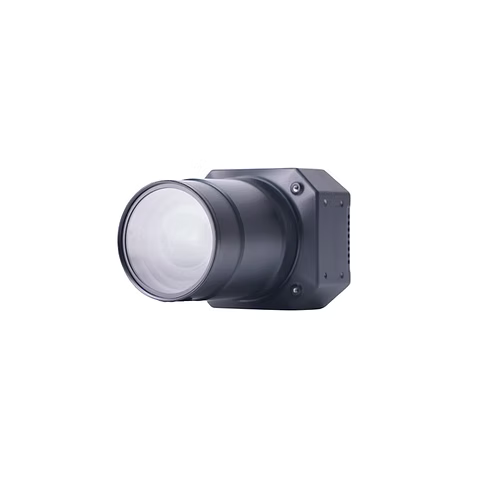

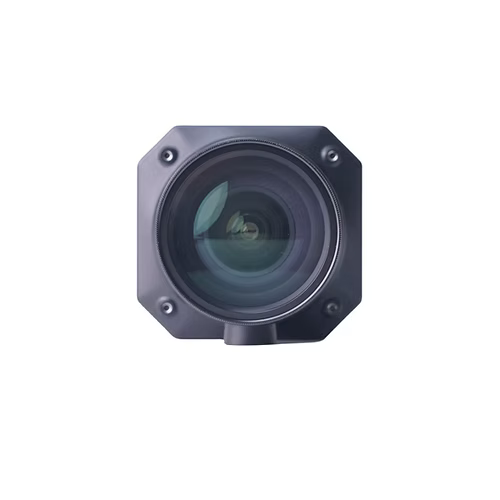

Objectif et optique

Objectif fixe de 50 mm :
Mise au point fixe manuelle (ortho) non interchangeable
Angle de vue : 57,4°
Distorsion < 0,1 %
Autofocus Non
Mise au point manuelle Oui
Plage de mise au point : 24 mètres à l'infini
Ouverture fixe F5.6

Objectif fixe de 70 mm :
Mise au point fixe manuelle (ortho) non interchangeable
Angle de vue : 42,7°
Distorsion < 0,037 %
Autofocus Non
Mise au point manuelle Oui
Plage de mise au point : 24 mètres à l'infini
Ouverture fixe F5.6


Caméra

Taille de la caméra : 7,4*6,9*14,3 cm
Poids avec objectif : 530 g (objectif 21MM), 470 g (objectif 40MM ou 56MM)
Taille du colis : 14,5*10*6 cm
Poids du colis : 2 kg
Alimentation : 12-28V DC Lipo ou Li-ion
Température de fonctionnement : -10 à 40°C

Veuillez cliquer ici pour l'unité ADTi POS & CTRL pour le géotagging direct de la 26S V2 depuis Pixhawk
