Caméra oblique plein format 210S 210MP pour cartographie aérienne DJI M300 ou Pixhawk

La caméra oblique plein cadre ADTi 210S est une nouvelle génération de caméra multi-capteurs photogrammétrique oblique de 210 mégapixels. Elle adopte une technologie et un processus entièrement nouveaux pour créer une nouvelle génération de caméra oblique plein cadre. Pour un manuel d'utilisation plus détaillé, veuillez cliquer sur le guide de démarrage rapide de l'ADTi 210S.

Le module d'objectif d'obturation inter-miroir de nouvelle génération offre une vitesse d'obturation plus rapide et une durée de vie d'obturation plus longue que l'obturateur à rideau Sony d'origine ; le 210S est intégré à un module centralisé de concentrateur de cartes SD qui peut stocker les données d'image des cinq capteurs et les transférer vers un PC via un câble USB 3.0.

Le 210S dispose d'un logiciel de prétraitement des données appelé Freetop FT-PreData, qui peut inspecter toutes les données de terrain et faciliter l'importation de l'ingénierie interne.

L'ADTI 210S peut être intégré à une nacelle auto-stabilisatrice brushless à trois axes, permettant une acquisition plus stable, la configuration d'angle personnalisée réalisant véritablement une acquisition sur trois axes sans angles morts.

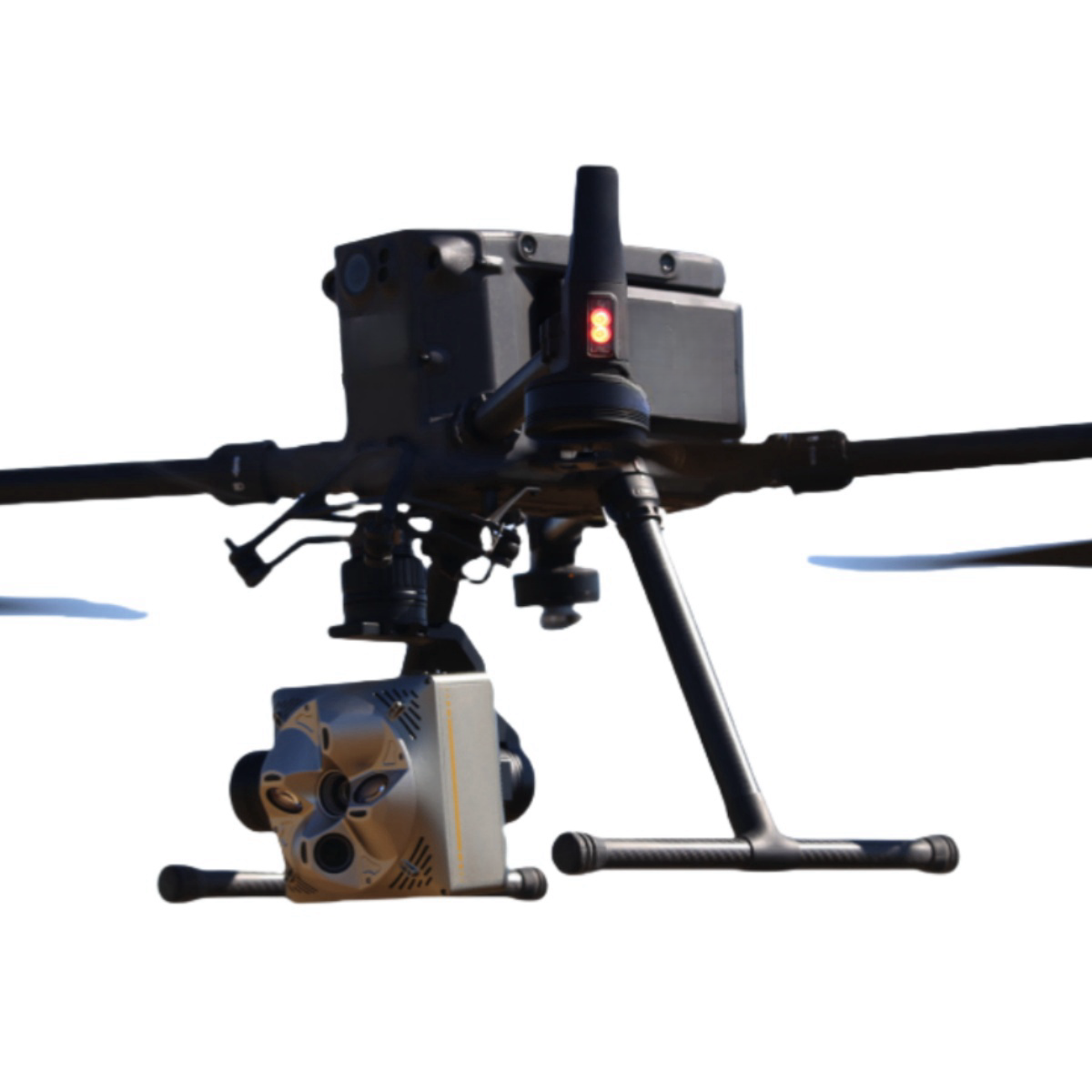

La nouvelle génération du 210S ne mesure que 135*135*112 mm et pèse 950 g, de sorte que les multicoptères de taille moyenne tels que le DJI M300 peuvent transporter les caméras plein cadre 210S.

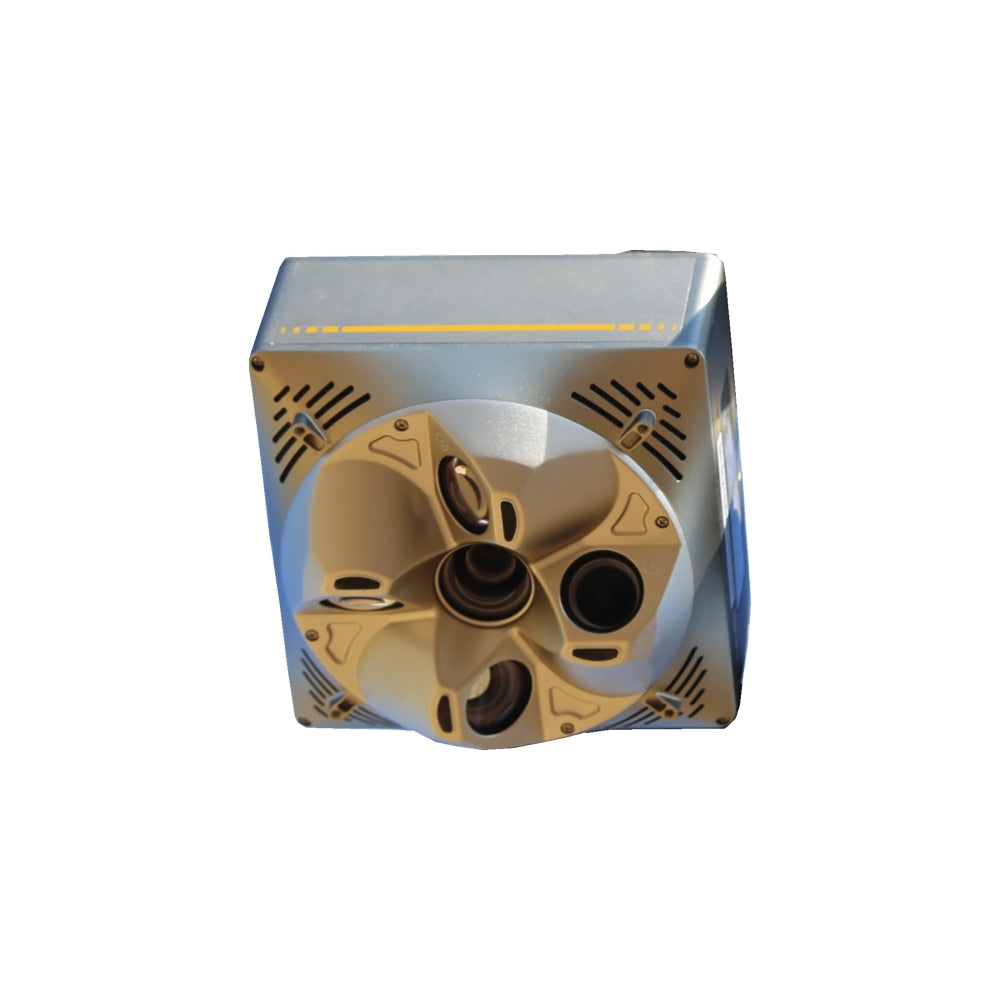

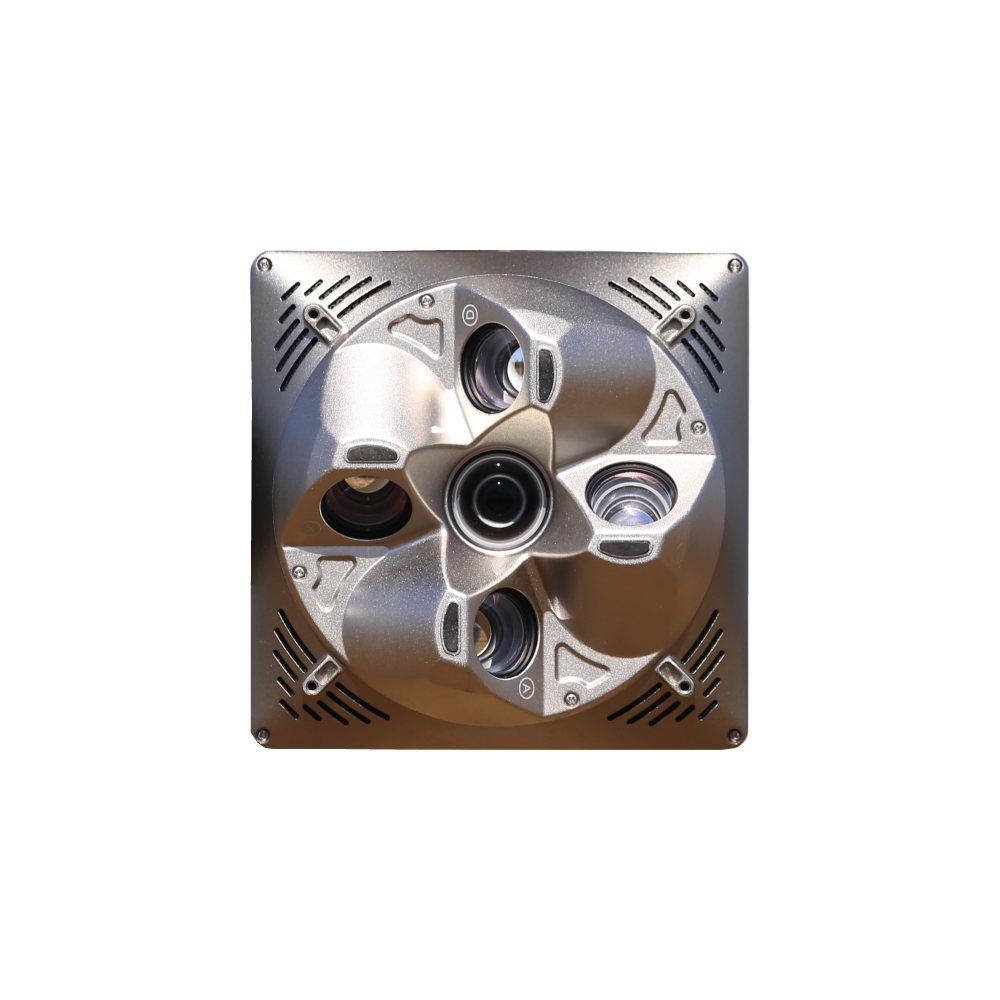

Le 210S, qui se compose de CINQ capteurs CMOS SONY plein cadre de 4200 pixels, d'UN objectif nadiral de 40 MM et de QUATRE objectifs de 55 MM de focale à 45 degrés.

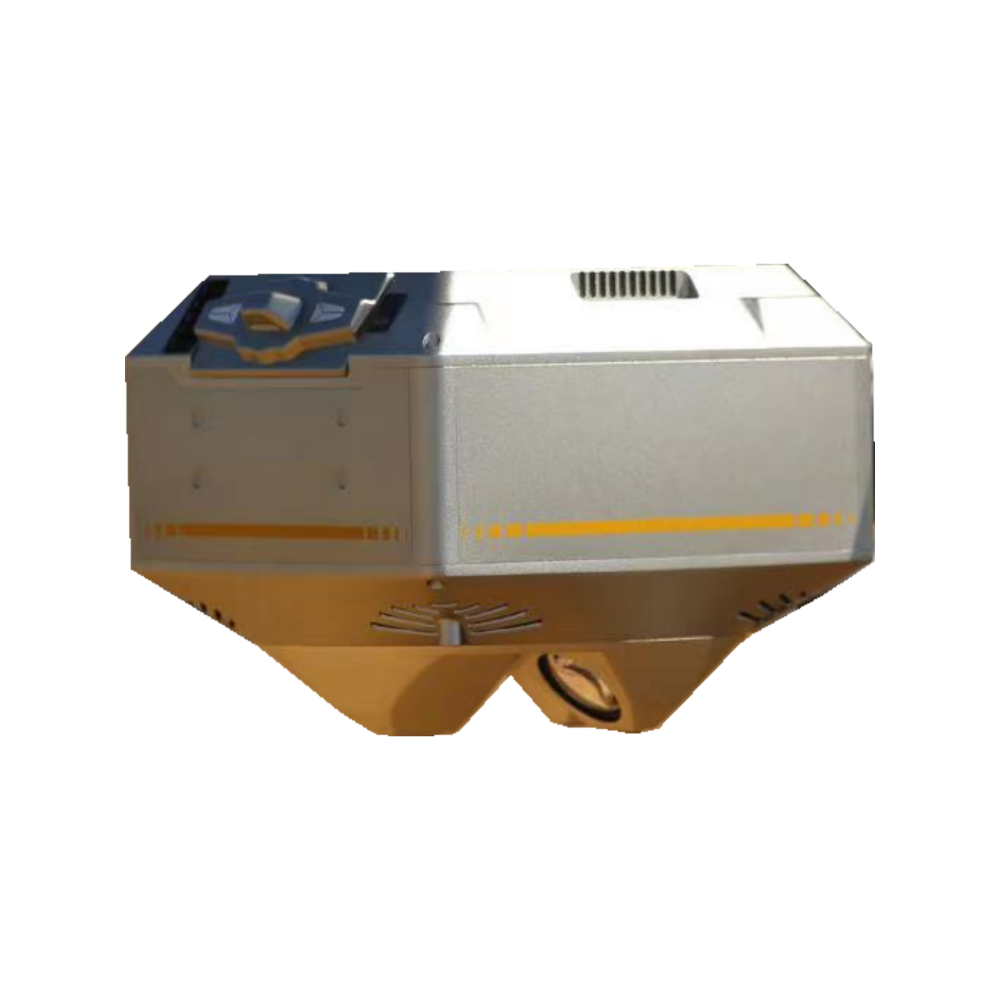

1. Corps de caméra entièrement en aluminium

Le boîtier de la caméra est en aluminium, le poids total est de seulement 950g, ce qui réduit efficacement le poids en vol et améliore la durée de vol et l'efficacité opérationnelle.

2. Données POS DJI

Le 210S collecte les données POS DJI et les données de position IMU, et est également compatible avec le système RTK DJI M200 ou M300, ce qui peut atteindre une grande précision jusqu'à 1 cm. Il est également compatible avec DJI Terra, ce qui permet de réaliser des relevés sans GCP, améliorant considérablement la précision des données et l'efficacité des opérations internes et externes.

3. Montage facile pour DJI ou d'autres drones

Le 210S dispose d'un adaptateur DJI SkyPort, qui est également amovible, il se connecte au 210S avec un port multiple. Une fois l'adaptateur Skyport retiré, le port multiple peut être intégré et connecté à un autre système de contrôle de vol tel que Pixhawk cube.

4. Fonctionnement simple et transfert de données facile

Toutes les photos des 5 capteurs peuvent être transférées vers un module concentrateur de mini cartes SD.

Ce module concentrateur peut transférer toutes les photos des 5 capteurs simultanément vers l'ordinateur via un câble USB 3.0. Il est interchangeable, donc lorsqu'une carte est pleine de données photo, vous pouvez en utiliser une autre pour de nouvelles missions.

Pour plus d'informations, veuillez cliquer sur le lien suivant pour télécharger le manuel d'utilisation de la caméra oblique plein cadre 210S 210MP.

Spécifications :

Capteurs d'image - TOUS

Type de capteur : CMOS
Fabricant du capteur : Sony
Mégapixels effectifs par capteur : 42,4
Mégapixels effectifs totaux : 212
Format du capteur : plein format
Taille du capteur : 861,6 mm2 (35,90 mm x 24,00 mm)
Pas de pixel approximatif : 4,51 microns
Multiplicateur de focale : 1,0x
Rapport d'aspect : 3:2
Type de filtre couleur : RGBG
Filtre anti-crénelage : Aucun
Profondeur de couleur (bits) : 26
ISO effectif maximal : 3 434

Capture d'image

Résolution d'image :
7952 x 5304 (42,2 MP, 3:2),
5168 x 3448 (17,8 MP, 3:2),
3984 x 2656 (10,6 MP, 3:2),
7952 x 4472 (35,6 MP, 16:9),
5168 x 2912 (15,0 MP, Autre),
3984 x 2240 (8,9 MP, 16:9),
5168 x 3448 (17,8 MP, 3:2),
3984 x 2656 (10,6 MP, 3:2),
2592 x 1728 (4,5 MP, 3:2),
5168 x 2912 (15,0 MP, Autre),
3984 x 2240 (8,9 MP, 16:9),
2592 x 1456 (3,8 MP, 16:9),
12416 x 1856 (23,0 MP, Autre),
5536 x 2160 (12,0 MP, Autre),
8192 x 1856 (15,2 MP, Autre),
3872 x 2160 (8,4 MP, Autre)
Format de fichier image : JPEG, RAW (ARW 2.3 14 bits), RAW+JPEG
Images/seconde en mode continu : 5,0

Capture vidéo

Résolution vidéo :
3840x2160 (30p/​25p/​24p)
1920x1080 (60p/​60i/​50p/​50i/​24p)
1280x720 (30p/​25p)
1280x720 (120p)
Format de fichier vidéo : XAVC S / AVCHD 2.0 / MP4 ; Audio : LPCM / Dolby Digital (AC-3) / MPEG-4 AAC-LC, stéréo
Sortie vidéo HD : Oui
Connexion vidéo HD : HDMI

Objectifs et optique
Objectif Nadir : obturateur mécanique inter-miroir 40 mm F5.6 *1
Objectifs orientés à 45 degrés vers le bas : obturateur mécanique inter-miroir 55 mm F5.6 *4

Type d'obturateur : Obturateur mécanique inter-miroir
Vitesse : 1/8000-30 s
Intervalle d'exposition minimum : 0,8 s

Caméra

Taille de la caméra : 135*135*112 mm
Poids de la caméra (corps) : 950 g
Taille du colis : 80*80*50 cm
Poids du colis : 2500 g
Alimentation : DC12-28V, 50W
Température de fonctionnement : -10 à 40°C

vous pouvez également choisir le Skyport DJI PSDK ou le port série non-DJI (pour PX4 et Ardupilot)
