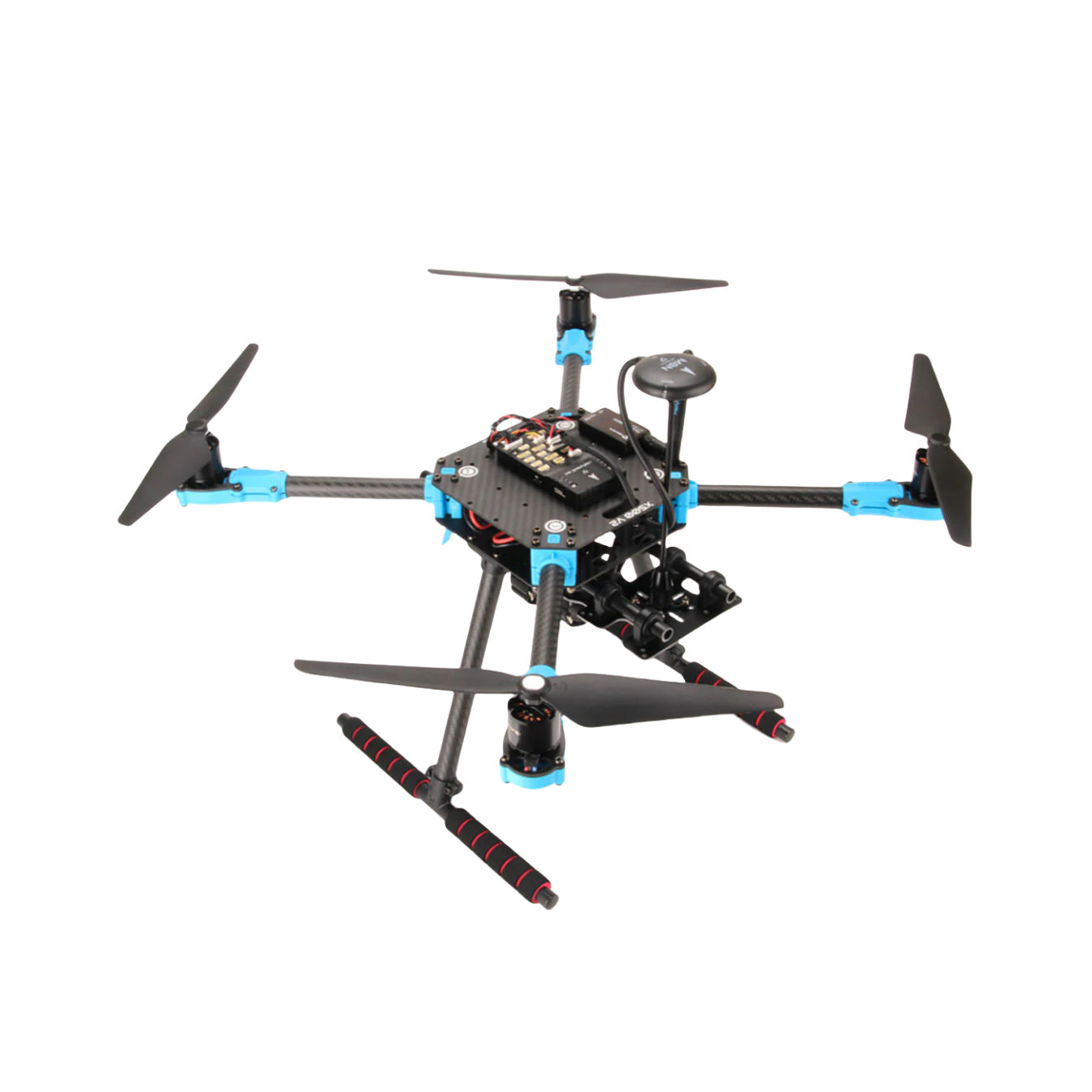

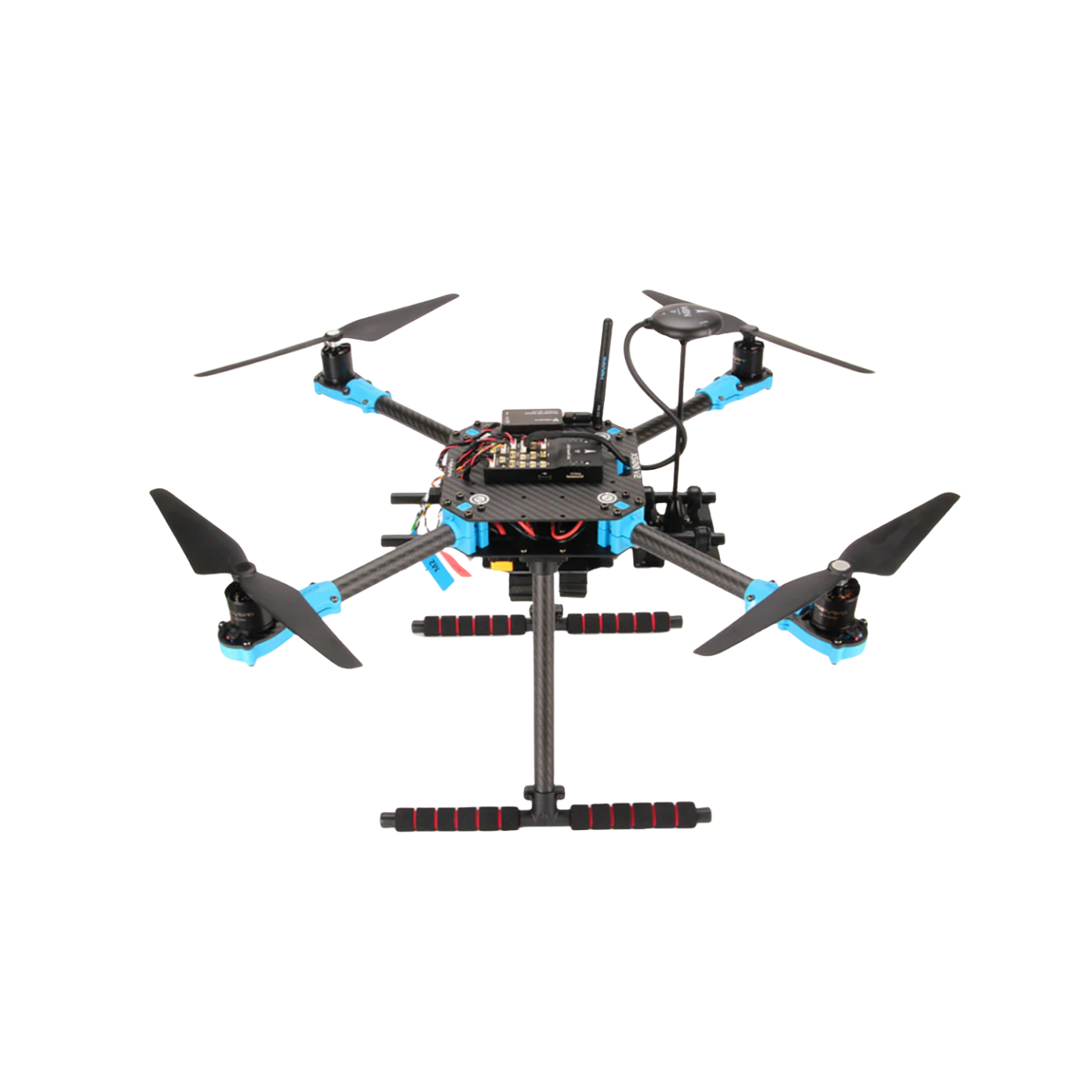

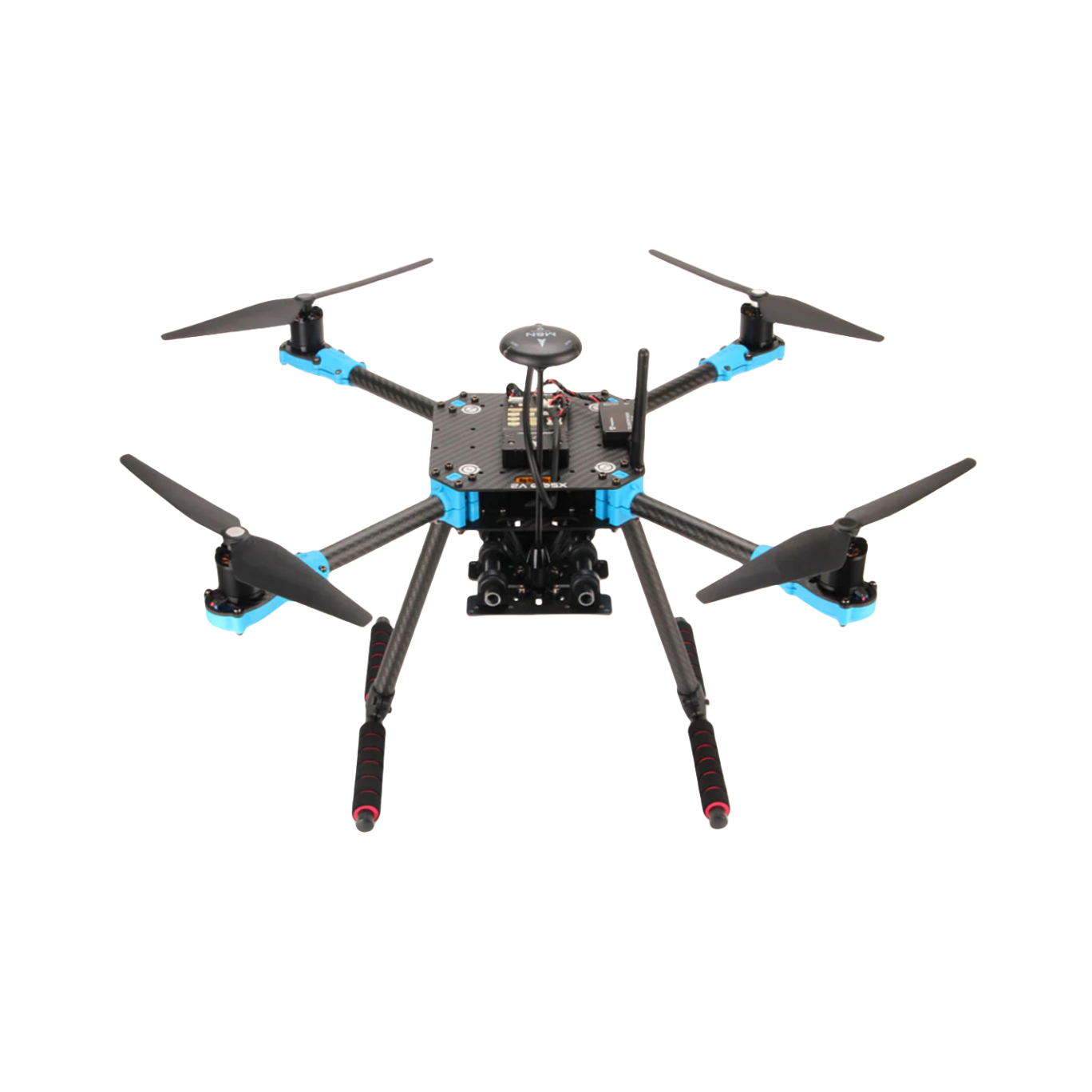

Drone quadricoptère UnmannedRC X500 pour la cartographie et la formation au pilotage

Le kit de châssis de quadricoptère UnmannedRC X500 est un kit de drone de développement professionnel en fibre de carbone, abordable, léger et robuste, compatible avec tous les types de contrôleurs de vol autopilotés PX4 ou Ardupilot. Il est rapide et facile à assembler (~30 minutes) sans soudure, ce qui vous permet de passer plus de temps à voler et à développer. Il est livré avec le kit de châssis X500 V2 et des moteurs, des ESC, des cartes de distribution d'énergie et des hélices supplémentaires. Les bras du drone sont préinstallés avec les moteurs et les ESC, ce qui permet de les brancher directement sur la carte de distribution d'énergie sans soudure.

Le châssis est fabriqué en fibre de carbone sergée, avec des bras tubulaires en fibre de carbone soutenus par des connecteurs en nylon renforcé de fibres nouvellement conçus avec des encoches pratiques des deux côtés (moteur et corps), offrant une installation beaucoup plus facile et plus simple. Le train d'atterrissage se compose de tubes en fibre de carbone de 16 mm et 10 mm de diamètre avec des connecteurs qui ont été épaissis et renforcés.

La carte de plateforme dispose désormais de trous de montage pour le GPS et les ordinateurs compagnons populaires tels que le Raspberry Pi 4 et le Jetson Nano. Il existe un support de caméra de profondeur en option (disponible séparément) pour diverses caméras de profondeur telles que la série Intel RealSense et les caméras de profondeur Structure Core. L'espacement entre les plaques supérieures et inférieures en fibre de carbone a été augmenté pour faciliter l'accès. La carte de montage de batterie réglable a été agrandie pour supporter des batteries plus grandes pour des temps de vol plus longs. Le système de montage sur rail est prêt à accueillir une multitude de supports de caméra et de cardans pour diverses applications. Tous les outils d'installation sont fournis dans le package.

Note : Le contrôleur de vol Pixhawk 6C est compatible avec PX4 et Ardupilot, mais il est livré avec le firmware Autopilot open-source PX4.

Caractéristique :

• compatible avec tous les types de contrôleurs de vol autopilotés
• Nouveau design de châssis avec un temps d'assemblage minimal (~30 minutes), aucune soudure requise
• Châssis en fibre de carbone avec connecteurs en nylon renforcé de fibres offrant une installation facile et simple
• Moteurs et ESC préinstallés avec des prises d'alimentation XT30 simples pour le PDB
• Une carte de distribution d'énergie (PDB) avec des prises XT60 et XT30
• Support pour ordinateurs compagnons tels que Raspberry Pi et Nvidia Jetson Nano
• Support de caméra de profondeur en option pour Intel RealSense et Structure Core

Note:

• La version Pixhawk 6X est désormais livrée avec la version PM02D-HV (Haute Tension). Dans PX4, vous devez définir SENS_EN_INA228 pour l'activer. Cette version HV n'est prise en charge qu'à partir d'Ardupilot 4.4.

• Support du firmware pour GPS M10 : PX4 1.14 et ArduPilot 4.3 ou plus récent sont requis.

Kit de développement PX4 - X500 v2 comprend :

• Contrôleur de vol Autopilote : Holybro Pixhawk 6C avec GPS M10
• Articles préinstallés :
  • Moteurs -olybro 2216 KV920 Moteur (4 pcs) avec prise XT30
  • BLHeli S ESC 20A (4 pcs) avec prises XT30 - Compatible avec batterie 4S
• Hélice 1045 Nylon-plastique
• PDB (prise XT60 pour batterie & prise XT30 pour ESCs & périphériques)
• Autres articles optionnels tels que RX/TX, charges utiles (vendus séparément)


Détails du kit de châssis de quadcoptère X500 :

• Corps - Plaque supérieure et inférieure entièrement en fibre de carbone (144 x 144 mm, 2 mm d'épaisseur)
• Bras - Tubes en fibre de carbone de 16 mm de haute résistance et ultralégers avec des connecteurs en nylon renforcé de fibres nouvellement conçus
• Train d'atterrissage - Tubes en fibre de carbone de 16 mm et 10 mm de diamètre avec des connecteurs en T en plastique renforcés et améliorés.
• Carte de plate-forme - Avec des trous de montage pour le GPS et les ordinateurs compagnons populaires tels que le Raspberry Pi 4 et le Jetson Nano
• Système de montage sur rail à double tige de 10 mm Ø x 250 mm de long
• Support de batterie avec deux sangles de batterie
• Outils manuels pour l'installation

Spécifications mécaniques :

• Empattement : 500 mm
• Modèle de montage moteur : 16x16mm & 19x19mm

• Corps du châssis : 144x144mm, 2mm d'épaisseur
• Hauteur du train d'atterrissage : 215mm
• Espace entre les plaques supérieure et inférieure : 28mm
• Poids : 610g
• Autonomie de vol : ~18 minutes en vol stationnaire sans charge utile supplémentaire. Testé avec une batterie de 5000mAh.
• Charge utile : 1500g (sans batterie, 70% de puissance)
• Recommandation de batterie : 4S 3000-5000mAh 20C+ avec batterie Lipo XT60 (non incluse)
