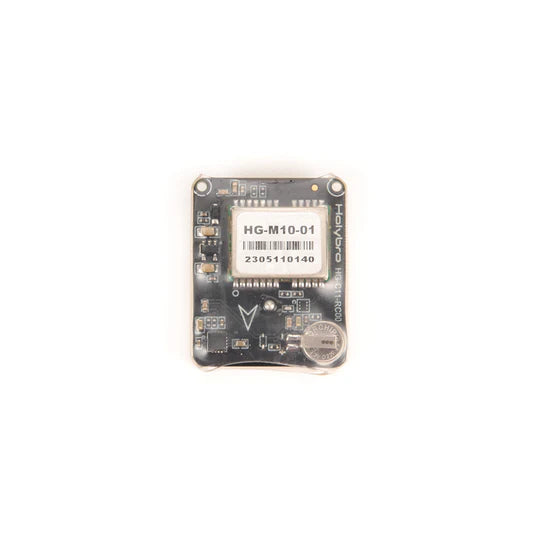

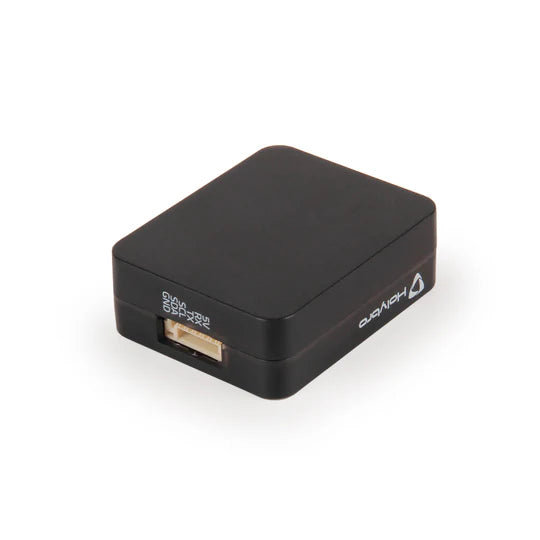

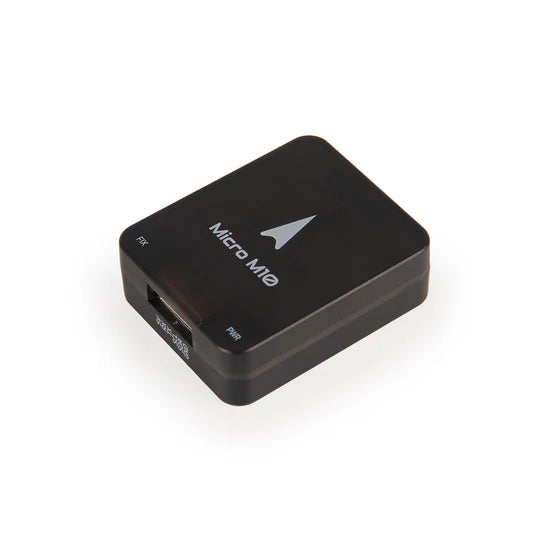

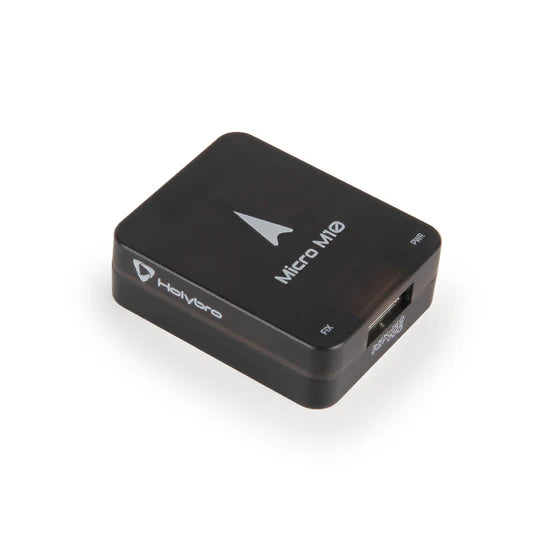

Micro M10 GPS
Impossible de charger la disponibilité de la réception
Description :
Ces micro-GPS utilisent le système GNSS multi-constellation alimenté par u-blox M10 ou M9N, un récepteur GNSS simultané capable de recevoir et de suivre plusieurs systèmes GNSS. Grâce à l'architecture frontale RF multi-bandes, les quatre principales constellations GNSS (GPS, Galileo, GLONASS et BeiDou) peuvent être reçues simultanément. Il est également équipé de la boussole IST8310.
L'antenne patch à gain élevé de 25 x 25 mm² offre d'excellentes performances et le diagramme de rayonnement omnidirectionnel de l'antenne augmente la flexibilité d'installation de l'appareil. Elle est dotée d'un circuit actif pour l'antenne patch en céramique et d'une batterie de secours rechargeable pour les démarrages à chaud.
Comparaison des GPS de drones à haute vitesse :
Ce billet de blog a soumis les Holybro M10, M9N, F9P et Matek M10Q à un test ultime pour déterminer quels GPS pouvaient suivre un drone à haute vitesse en mode acro tout en assurant la précision lors des retours au point de départ (RTL) et des missions autonomes.
Fonctionnalités
- GNSS Ublox de 10ème génération le plus récent
- Positionnement rapide et précis
- Boussole IST8310
- Petit facteur de forme
Spécifications :
| GPS Holybro Micro M10 | GPS Holybro Micro M9N | |
| Récepteur GNSS | Ublox M10 | Ublox M9N |
| Nombre de GNSS simultanés | Jusqu'à 4 GNSS - BeiDou - Galileo - GLONASS - GPS - QZSS |
Jusqu'à 4 GNSS - BeiDou - Galileo - GLONASS - GPS - QZSS |
| Bande de fréquences | - GPS L1 - Galileo E1 - GLONASS L1 - BeiDou B1 - SBAS L1 - QZSS L1 |
- GPS L1 - Galileo E1 - GLONASS L1 - BeiDou B1 - SBAS L1 - QZSS L1 |
| Boussole | IST8310 | IST8310 |
| Protocole de sortie | - UBX (U-blox) - NMEA |
- UBX (U-blox) - NMEA |
| Précision | 2,0m CEP | 1,5m CEP |
| Taux de rafraîchissement nav. | Jusqu'à 25 Hz (GNSS unique), Jusqu'à 10 Hz (4 GNSS simultanés) |
Jusqu'à 25 Hz (4 GNSS simultanés) |
| Système d'augmentation GNSS | EGNOS, GAGAN, MSAS et WAAS QZSS : L1S |
EGNOS, GAGAN, MSAS et WAAS QZSS : L1S |
| Débit en bauds par défaut | 115200 | 115200 |
| Tension d'entrée | 4,7-5,2V | 4,7-5,2V |
| Type de port | JST-GH-6P | JST-GH-6P |
| Antenne | Antenne patch céramique 25 x 25 x 4 mm | Antenne patch céramique 25 x 25 x 4 mm |
| Consommation électrique | Moins de 200mA à 5V | Moins de 200mA à 5V |
| Température de fonctionnement | -40~80C | -40~80C |
| Dimensions | - 32 x 26 x 9mm (sans boîtier) - 34 x 28 x 11mm (avec boîtier) |
- 32 x 26 x 9mm (sans boîtier) - 34 x 28 x 11mm (avec boîtier) |

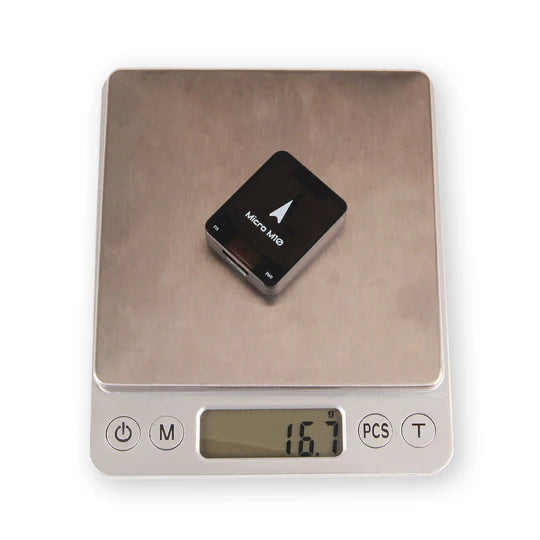

| Poids | - 14g (sans boîtier) - 16g (avec boîtier) |
- 14g (sans boîtier) - 16g (avec boîtier) |
| Autre | - Amplificateur RF LNA MAX2659ELT+ - Capacitance Farah rechargeable - Régulateur 3,3V à faible bruit |
- Amplificateur RF LNA MAX2659ELT+ - Capacitance Farah rechargeable - Régulateur 3,3V à faible bruit |
Prise en charge du firmware pour GPS M10 : PX4 1.14, ArduPilot 4.3, INAV 5.0.0, Betaflight 4.3.0 ou plus récent est requis.

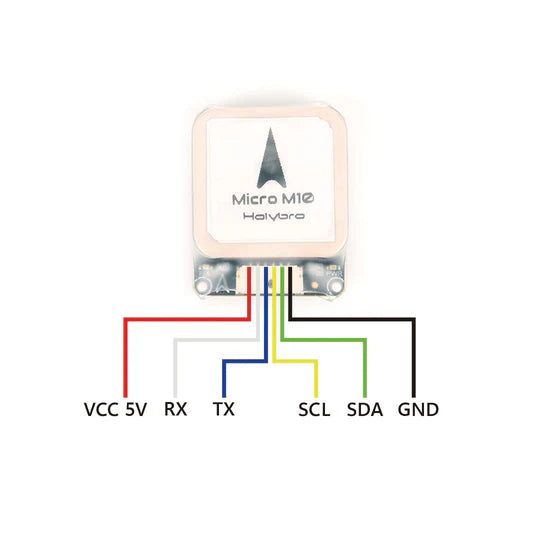

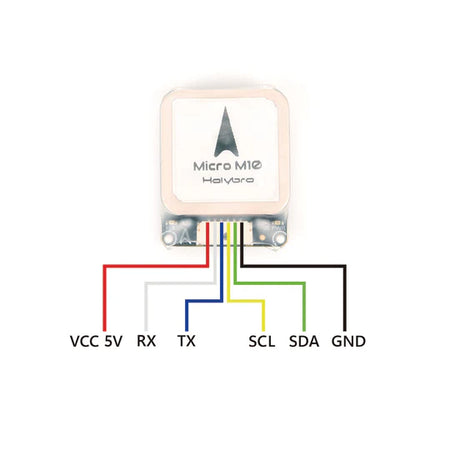

PLAN DES BROCHES

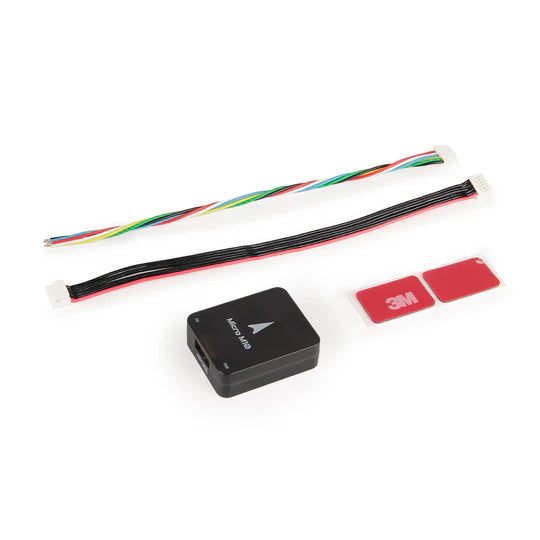

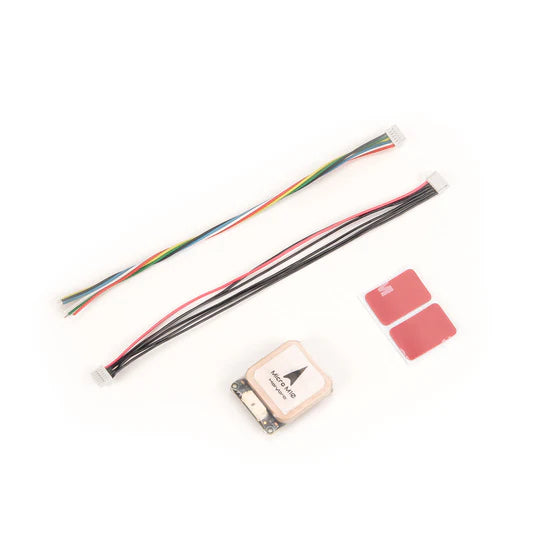

Le paquet comprend :
- 1x module micro GPS *1
- 1x connecteur JST GH 6 positions 15 cm
- 1x câble en silicone coloré JST-GH 6 broches 15 cm
