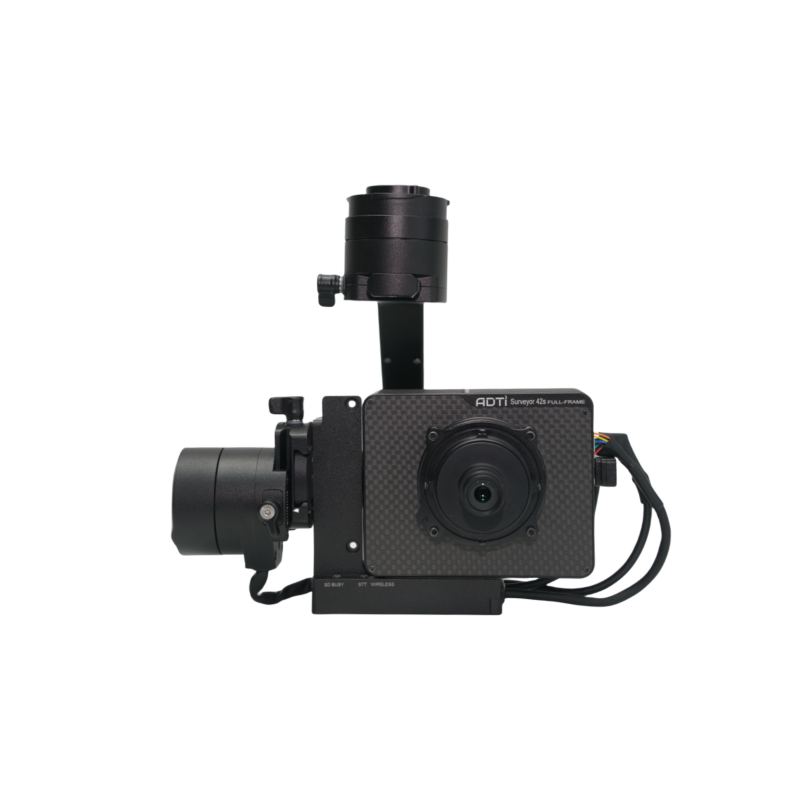

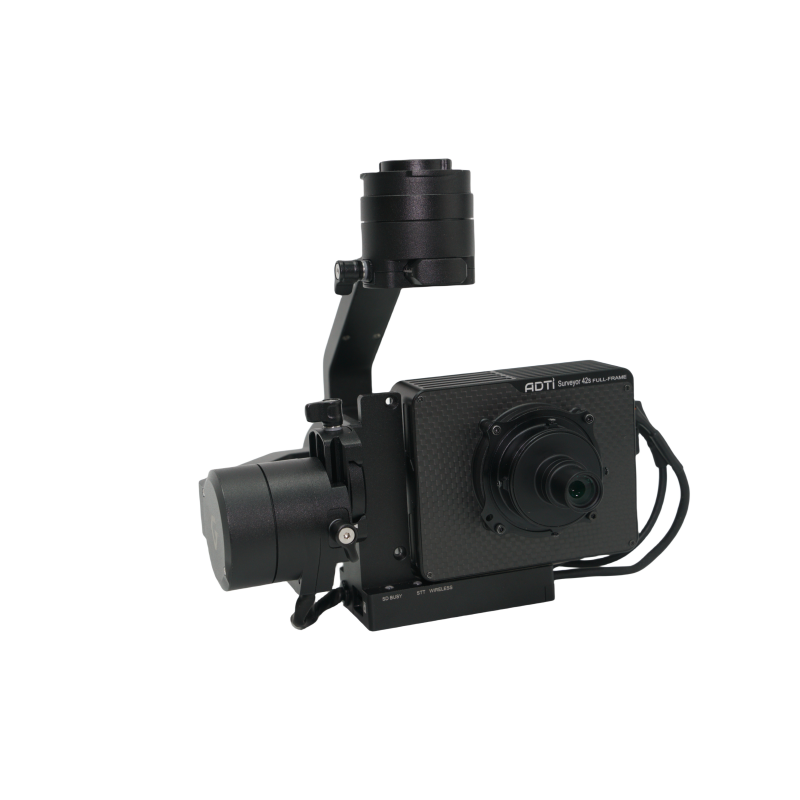

Caméra à nacelle 3 axes ADTi 42MP Ardupilot/PX4

Le système de caméra à nacelle 3 axes ADTi 42MP Ardupilot/PX4 comprend trois composants : 1. Nacelle Gremsy 3 axes avec adaptateur de nacelle à fixation rapide (sans plaque d'amortissement). 2. Airpixel R3 complet pour le géoréférencement direct et le contrôle Mavlink. 3. Caméra plein format ADTi 42MP 42L (sans objectif). Ce système de caméra est conçu pour toutes les fonctionnalités pratiques d'Ardupilot et PX4, il possède :

• Capteur CMOS plein format Sony de 42 mégapixels.
• Compatible avec tous les objectifs plein format à monture E
• Processeur d'image Bionz X.
• Géoréférencement GPS EXIF directement depuis l'Airpixel R3
• Télécommande MAVlink
• Système de nacelle Gremsy intelligent à fixation rapide
• Système fiable pour des images de haute qualité
• Poids total 896g avec plaque d'amortissement (avec objectif plein format de 40mm)

Capteur d'image

Type de capteur : CMOS
Fabricant du capteur : Sony
Mégapixels effectifs : 42,4
Format du capteur : Plein format
Taille du capteur : 861,6 mm2 (35,90 mm x 24,00 mm)
Pas de pixel approximatif : 4,51 microns
Multiplicateur de focale : 1,0x
Rapport d'aspect : 3:2
Type de filtre couleur : RVBV
Filtre anti-crénelage : Aucun
Profondeur de couleur (bits) : 26
ISO effectif maximal : 3 434

Capture d'image

Résolution d'image :
7952 x 5304 (42,2 MP, 3:2),
5168 x 3448 (17,8 MP, 3:2),
3984 x 2656 (10,6 MP, 3:2),
7952 x 4472 (35,6 MP, 16:9),
5168 x 2912 (15,0 MP, Autre),
3984 x 2240 (8,9 MP, 16:9),
5168 x 3448 (17,8 MP, 3:2),
3984 x 2656 (10,6 MP, 3:2),
2592 x 1728 (4,5 MP, 3:2),
5168 x 2912 (15,0 MP, Autre),
3984 x 2240 (8,9 MP, 16:9),
2592 x 1456 (3,8 MP, 16:9),
12416 x 1856 (23,0 MP, Autre),
5536 x 2160 (12,0 MP, Autre),
8192 x 1856 (15,2 MP, Autre),
3872 x 2160 (8,4 MP, Autre)
Format de fichier image : JPEG, RAW (ARW 2.3 14 bits), RAW+JPEG
Images/seconde en mode continu : 5,0

Capture vidéo

Résolution vidéo :
3840x2160 (30p/​25p/​24p)
1920x1080 (60p/​60i/​50p/​50i/​24p)
1280x720 (30p/​25p)
1280x720 (120p)
Format de fichier vidéo : XAVC S / AVCHD 2.0 / MP4 ; Audio : LPCM / Dolby Digital (AC-3) / MPEG-4 AAC-LC, stéréo
Sortie vidéo HD : Oui
Connexion vidéo HD : HDMI

Objectif et optique

Monture d'objectif : Sony E
Mise au point automatique : Oui
Mise au point manuelle : Oui

Type d'obturateur : Obturateur mécanique
Vitesse : 1/8000-30s

Caméra 42L avec objectif 40mm, nacelle Gremsy et Airpixel R3

Caméra nacelle (LxlxH) : 18,2*16,5*16,5 cm
Caméra nacelle avec objectif (avec plaque d'amortissement) Poids : 897 g
Poids du colis : 1,5 kg

Nacelle Gremsy ADTI 3 axes

Fonctions intégrées
1. Modes de fonctionnement : Marche/Arrêt/Mode Verrouillage/Mode Suivi/Mode Cartographie
2. Capteur IMU de nouvelle génération
3. Moteurs d'entraînement de nacelle spécialisés Gremsy avec codeurs (codeur 14 bits)
4. Airpixel R3 intégré

PLATEFORME SUPPORTÉE
Drones/Contrôleurs de vol pris en charge : Pixhawk/ Cube Pilot FC/ Skynode
Caméra prise en charge : ADTI 41L /ADTI 61PRO

CARACTÉRISTIQUES MÉCANIQUES ET ÉLECTRIQUES
Courant de fonctionnement
Courant statique : 500mA @14.5V
Courant dynamique : 1A @14.5V
Courant moteur bloqué : Max 3.8A @14.5V
Température de fonctionnement : -10° C ~ 50° C (14° F ~ 122° F)
Poids de la nacelle : 600g/ 1,2 lb
Dimensions de la nacelle (PxLxH) : 140mm x 127mm x 183mm

PÉRIPHÉRIQUE
Type d'amortissement : Amortissement Pixy S
Montage de la nacelle : Inférieur
Libération rapide : PERFORMANCES DE FONCTIONNEMENT
Contrôle tiers : Sbus, Spektrum, MAVLink, LB2
Signaux AUX : 4 signaux
Alimentation : 12V

PERFORMANCES DE FONCTIONNEMENT
Plage de vibration angulaire : ± 0,02°
Vitesse de rotation maximale contrôlée : Axe panoramique : 180°/s Axe d'inclinaison : 180°/s Axe de roulis : 180°/s
Plage de points d'extrémité mécaniques : Contrôle de l'axe panoramique : -328° à +328° Contrôle de l'axe d'inclinaison : -140° à +50° Contrôle de l'axe de roulis : -290° à +50°
Plage de rotation contrôlée : Contrôle de l'axe panoramique : ±320° Contrôle de l'axe d'inclinaison : -120° à 40° Contrôle de l'axe de roulis : ± 30°

Airpixel Entire R3 (intégré)

1. Intégré pour Gremsy et ADTI 61PRO (moins de câblage)
2. Géoréférencement direct des images sous forme de données EXIF
3. Contrôle MAVlink pour PX4 ou Ardupilot

Veuillez consulter les détails : Manuel d'utilisation de la nacelle ADTI 41MP Gramsy R3
